sسؤال فى داره صاعق كهربى!! عاجل

[a7med_fox]

السلام عليكم ورحمه الله وبركاته

عايز اعرف خرج الصاعق ده كام وازاى ارفع جهد الخرج فى هذه الدائره يعنى اخلى المحول كام وشكرا ليكم عباقره القرية

[ماجد عباس محمد]

هذه الدائرة من موقع، سيكون به شرح المحول
لزيادة جهد الخرج حاول تزود لفات الملف الثانوى المكتوب علية 200K

ملحوظة: كلما زاد فولت الخرج زاد خطر الدائرة على حياة الآخرين

[M.Tolba]

يمكن عمل دائرة لمضاعفة جهد الخرج
و لكن انتبه لأن الجهد العالي قد يسبب الوفاة

ولكن لي استفسار عند الأخ ماجد بخصوص المحول
ما هي مواصفات المحول هل المحول 220v / 12 v علي سبيل المثال يفي بالغرض ام له مواصفات خاصه

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة M.Tolba

يمكن عمل دائرة لمضاعفة جهد الخرج
و لكن انتبه لأن الجهد العالي قد يسبب الوفاة

أخى
لاحظ أن الخرج بالكيلوفولت متردد فلا توجد دائر مناسبة لهذا الغرض فقط بزيادة جهد النغذية أو نسبة لفات الملف

ولكن لي استفسار عند الأخ ماجد بخصوص المحول
ما هي مواصفات المحول هل المحول 220v / 12 v علي سبيل المثال يفي بالغرض ام له مواصفات خاصه

قد يفى بالغرض لكن النسبة الموضحة تقترح محول 220/15 فولت

[M.Tolba]

ما الفرق أخي ماجد بين الدائرتين :
ولماذا تم استخدام دائرة مضاعف للجهد هنا



كيف اعرف النسبة بين الملفين
مكتوب علي احد الملفات 1KCT . ماذا تدل CT ؟
و علي الملف الأخر 200K

[ماجد عباس محمد]

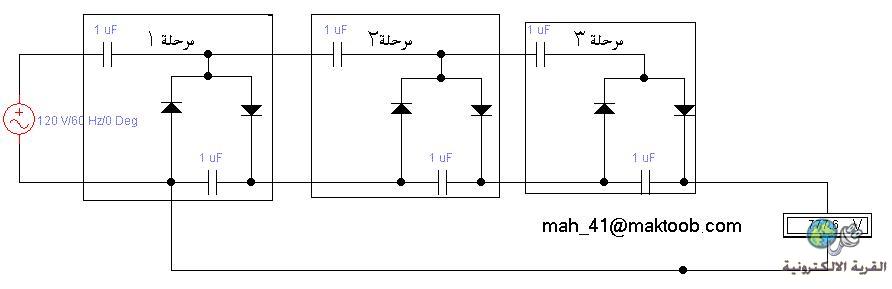

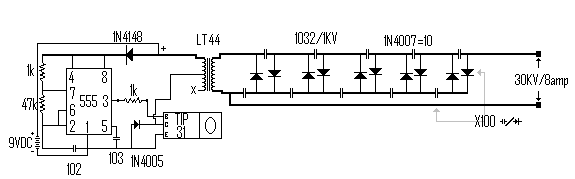

الدائرة الأولى لا تحتوى على دايودات بعد المحول لذا خرجها هو تردد المهتز 555 مباشرة
أما الدائرة الثانية تعتمد على أن الخرج فى حدود 1000 فولت وهو ما يتحمله 1N4007 المستخدم كمضاعف فولت لذا خرجه مستمر
المحول عادة يضرب الفولت فى ن (نسبة اللفات) ويقسم التيار على نفس النسبة لثبوت القدرة و عليه تكون المقاومة محوله بنسبة ن×ن أى ن
الكلام المذكور يقترح أن نسبة تحويل المقاومة 200ك إلى 1ك أى نسبة 200 وهى ن×ن إذن جذرها يكون تقريبا 14.14
بقسمة 220 فولت التى طلبتها على 14.14 ينتج تقريبا 15.56 فولت

[M.Tolba]

شكرا أخي ماجد علي الشرح الوافي
ولكن ما أقصده هل يمكن إضافة الجزء الخاص بمضاعفة الجهد بعد المحول في الدائرة الثانية إلي الدائرة الأولي لزيادة جهد الخرج ؟؟

[ماجد عباس محمد]

كما ذكرت فى ردى السابق لو خرج المحول اقل من 1000 فولت أو تجد دايود مناسب للجهد الأعلى أو استخدام نسبة لفات أكبر
