ساعدونى فى تصليح مكبر صوت

[misoalex]

عندى مكبر صوت سيمفونى 600 وات موديله eq500
والمفروض انه معاه شاشه للتحكم فى الاوكلايزر وضبط الصوت بس دى مش موجوده معاه ودى مش مشكله عندى

المشكله انه له 3 مداخل
main in
aux in
subwoofer

وله 4 مخارج لتشغيل 4 سماعات

مفيش الا مدخل واحد شغال الى هو subwoofer وده مش بيشغل الا خرج 2 سماعه عشان ال 600 واط يطلعو للصب وفر فقط بدون تشغيل اى سماعات تانيه معاه

اما المدخلين العادين اللى المفروض يتوصلو بالكاسيت عشان يشغلو ال 4 سماعات مش شغالين

والسويتش بتاع التحويل من مدخل الsubwoofer الى مدخل ال main in و aux in شغال كويس وقيسته بالافوميتر بيوصل فى كلتا الوضعين

انا غاوز ضروووووووورى اصلح المدخلين التانين عشان يشغل ال 4 سماعات مع بعض زى الاول

ودى صوره البورده الاماميه الموجود بها المداخل ودائره الشاشه والاوكلايزر



ودى المداخل

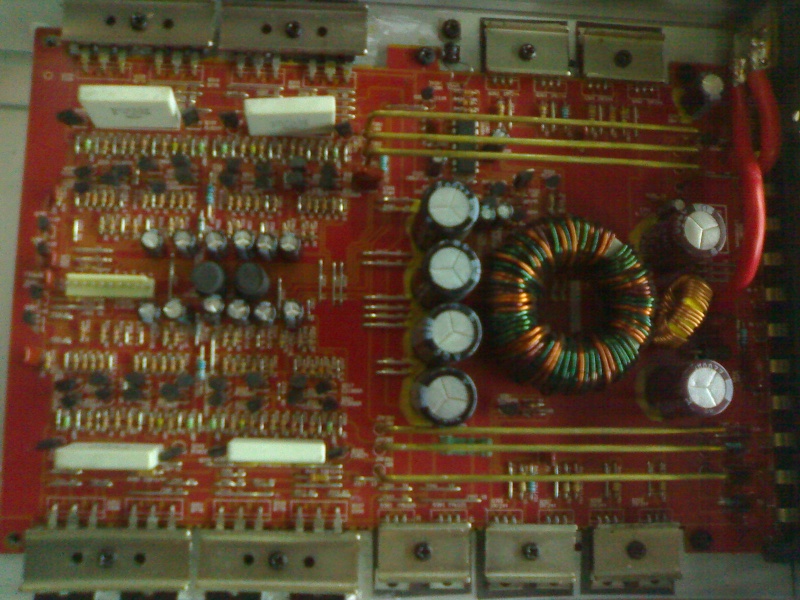

ودى البورده الرئيسيه الى بيها الموسفت والمكبرات



ودى اسماء الايسيهات الموجوده فى لبورده الاماميه منها المكرر


LA 3607


LC 7522


TC 9260

BU 4052

TMP 47C443N

XA 1091

KIA 4558


LC 75371




ياريت يا جماعه تساعدونى فى تحديد العطل من اى ic عشان اغيره

او على الاقل حد يقوللى الايسيهات دى وظيفتها ايه ممكن نحدد العطل لو عرفت وظائف الايسيهات دى

[أنس غالي]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
أخي الكريم أفحص الترنزستورات الكبيرة الغير الموسفت

[اكزي]

السلام عليكم

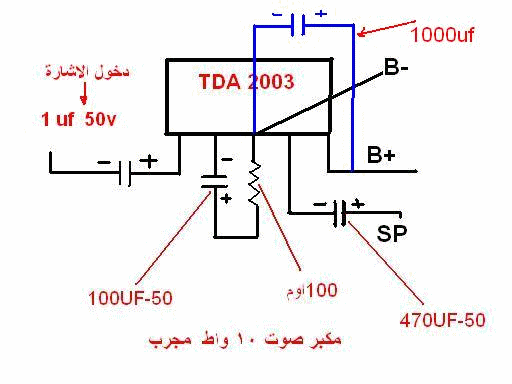

أولا قم بنزع الترونزيستور الدي له علاقة بالمخرج المعطوب وأفحص المداخل بهده الأدات البسيطة يمكنك صناعتها



وادا وجدت الصوت في المداخل فقم بتبديل الترونزيستور وادا لم تلقى الصوت ارج الى الوراء عن المداخل حتى تلقى الصوت ومن ثم سوف تعرف الخطأ

[misoalex]

المشاركة الأصلية كتبت بواسطة أنس غالي

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
أخي الكريم أفحص الترنزستورات الكبيرة الغير الموسفت

طيب هو فيه حوالى 20 ترانزستور كبير كما هو موضح فى الصوره رقم 3

اخلع واحد واحد واقيسه ولا اعمل ايه


اما لو قصد حضرتك على الترانزستورات الصغيره فدى كتييييييييير جدااااا مش عارف ابدأمنين بصراحه

[misoalex]

المشاركة الأصلية كتبت بواسطة اكزي

السلام عليكم

أولا قم بنزع الترونزيستور الدي له علاقة بالمخرج المعطوب وأفحص المداخل بهده الأدات البسيطة يمكنك صناعتها



وادا وجدت الصوت في المداخل فقم بتبديل الترونزيستور وادا لم تلقى الصوت ارج الى الوراء عن المداخل حتى تلقى الصوت ومن ثم سوف تعرف الخطأ

شكرااااااا على الدائره و ممكن اعرف احط المدخل على انهى رجل فى رجول الترانزستور وهل لازم افك الترانزستور من مكانه وانا بجرب ولا يمكن اجرب والترانزستور راكب فى البورده

[electro yehya]

هذا النوع من المكبرات فيه حماية بروتكت وضوئها احمر وايا عطل او شورت بالبوردة الرئيسية يشتغل فيه الضوء الاحمر وبيعمل بروتكت وبما انو الضوء الاخضر عندك شغال معناها ما في ايا عطل بالبوردة الرئيسية يوجد على المدخل بوردة منفصلة فيها مفاتيح التحكم الصوت والمداخل RCAوفيها سويتشاتFILTER -MOD- BASS حاول تنظيف هذه المفاتيح واعادة اللحام وتأكد من مفاتيح الفوليوم انا اكيد وان لم يحصل تغيير قم بفك اللوحة الام وراجع اللحامات جيدا من الاسفل

[omar71b]

السلام عليكم ورحمة الله وبركاته



طيب مادام لا تشعل الضوء الحمراء يعني أنه لا يوجد كور سيركوي كما أشار الزميل حاول التأكد من أن الفيش الموصل بين الراديو والمكبر غير مقطوعة







حاول التأكد من بتمرير أصبعك LC 7537 بعد تركيب 4 مكبرات الصوت هل تسمع خروج الصوة فيهم أو لا .

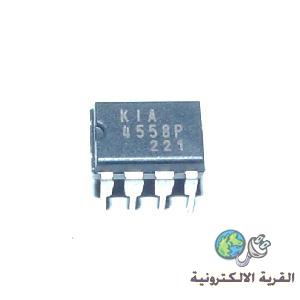

تأكد من أن kia4558 السيركوي يعمل جيدا .

[misoalex]

المشاركة الأصلية كتبت بواسطة عماد توما

هذا النوع من المكبرات فيه حماية بروتكت وضوئها احمر وايا عطل او شورت بالبوردة الرئيسية يشتغل فيه الضوء الاحمر وبيعمل بروتكت وبما انو الضوء الاخضر عندك شغال معناها ما في ايا عطل بالبوردة الرئيسية يوجد على المدخل بوردة منفصلة فيها مفاتيح التحكم الصوت والمداخل RCAوفيها سويتشاتFILTER -MOD- BASS حاول تنظيف هذه المفاتيح واعادة اللحام وتأكد من مفاتيح الفوليوم انا اكيد وان لم يحصل تغيير قم بفك اللوحة الام وراجع اللحامات جيدا من الاسفل

صح الليد الاحمر مش منور

ومفيش غير سيوتش واحد وهو مكتوب عليه كما موضح بالصوره التاليه




والسيوتش ده سليم وقمت بقياسه بالافوميتر فى الوضعين شغال وعملت اعاده لحام على اطرافه
تفتكر العيب من انهى قطعه غير السيوتش وهو مفهوش مفاتيح فوليوم خالص زى مهو موضح فى الصور وضغطت على زرار reset لاعاده الضبط
