مساعدة من اجل دراة ليزر لمشروع مدرسي _ارجو الدخول

hakim162 · 15-03-2011, 02:14 PM

السلام عليكم

انا اسكن في الجزائر و اريد صناعة مشروع مدرسي ليوم العلم 16 افريل و حاولت صناعته العام الماضي لكنه فشل .اعطوني دارة في هدا الموقع لكنني طبقتها و لم تنجح تم جربت مخططات اخرى من جوجل لكنها لم تعمل و انا هدا العام اريد ان اتكاد من فعاليتها قبل ان اصنعها و هده الدارة عبارة عن مجسم لبنك صغير مصنوع من الخشب محاط بشعاع من الليزر يدور عن طريق مرايا و و عند انقطاع الشعاع ينطلق اندار و مجموعة من الاضواء 'دايودات' تشتعل و تنطفئ و هده الدارة تكون مكونة من دارتين الاولى هي دارة الاندار و عندما تشتعل تشغل بدورها الدارة التانية عن طريق ريلية فينطلق الاندار و مجموعة من الاضواء تشتعل و تنطفئ

و يمكنكم مشاهدة هدا الفيديو

فهد المنصور · 15-03-2011, 03:19 PM

اهلا وسهلا بك اخي حكيم ..

اتمنى أن يساعدك اساتذة الالكترونيات .. لكن لا يفترض عليك أن تضع كل مره نفس الاستفسار , في اكثر من قسم حتى لا تتشتت الاجابة ..

khamed tabet · 15-03-2011, 09:24 PM

السلام عليكم ورحمة الله
تفضل

الموضوع الأصلي
http://www.instructables.com/id/Prot...erbeams/#step1

اظن انك رايته

ماجد عباس محمد · 16-03-2011, 05:32 AM

أخى
مادمت دائما تواجه نفس المشكلة فى دوائر عديدة فلابد أن أخطاء المبتدئ هى السبب

عادة يخطئ فى توصيل أطراف ترانزيستور و ربما يكتشفها لاحقا ولا يدرى أنه تسبب فى تلفه وهكذا
استخدم أولا لوحة تجميع وعند توصيل دايود أو ترانزيستور خطأ - قم بقياسه قبل إعادة تركيبة، لو ارتفعت حرارته، قم باستبداله بآخر جديد

hakim162 · 16-03-2011, 09:13 PM

اريد كيفية تركيب الترانسيستور و الدايود و المقاومة المتغيرة و المكتف و كيفية معرفة اقطابها و هل هناك قاعدة تابتة للتعرف على الاقطاب و هل استطيع ان ابدل السيرين بريلية لتشغيل الدارة التانية اي الاضواء

hakim162 · 16-03-2011, 10:02 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
مادمت دائما تواجه نفس المشكلة فى دوائر عديدة فلابد أن أخطاء المبتدئ هى السبب

عادة يخطئ فى توصيل أطراف ترانزيستور و ربما يكتشفها لاحقا ولا يدرى أنه تسبب فى تلفه وهكذا
استخدم أولا لوحة تجميع وعند توصيل دايود أو ترانزيستور خطأ - قم بقياسه قبل إعادة تركيبة، لو ارتفعت حرارته، قم باستبداله بآخر جديد

ريد كيفية تركيب الترانسيستور و الدايود و المقاومة المتغيرة و المكتف و كيفية معرفة اقطابها و هل هناك قاعدة تابتة للتعرف على الاقطاب و هل استطيع ان ابدل السيرين بريلية لتشغيل الدارة التانية اي الاضواء

ماجد عباس محمد · 17-03-2011, 05:07 AM

هذا الرابط به شرح كامل
http://www.qariya.com/vb/showthread.php?t=59960

نعم ممكي تبديل السارينة بأى حمل آخر مناسب للترانزيستور

abdo1992 · 17-03-2011, 06:38 AM

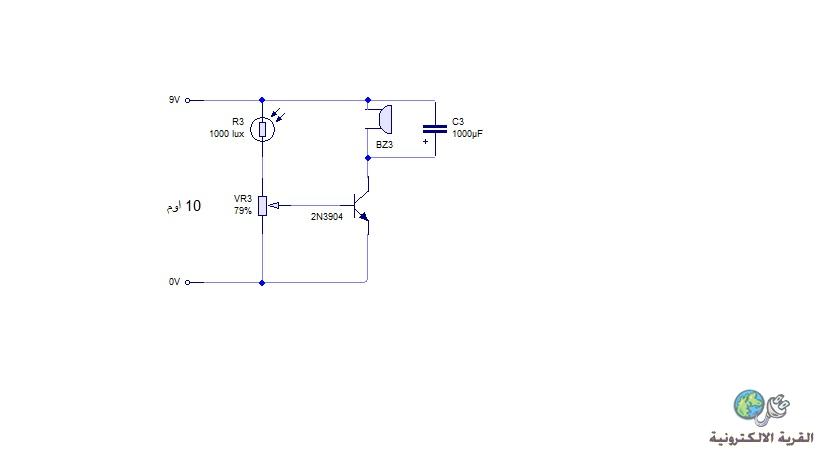

انا رسمت الدائرة تاني لان فيها بعض الاخطاء وانا بجد لم استطع فهمها اطلاقا
وبالنسبة للدائرة انا جربتها علي البرنامج وشغالة كويس

المكونات
LDR
variable 10k
2n3904
وجهاز انزار 12 فولت او حمل كويس
واخيرا مكثف 1000

f
ولو في مشكلة كلمني
الصورة مش شغالة انا نزلتها تاني
