[eldeeeb]

السلام عليكم
يا جماعة ساعدووووووووووووووووووووووووووووونى
ازاى اوصل 3 seven segment مع بعض يعنى شكلهم هيبقى عامل ازاى

[ماجد عباس محمد]

أخى شكلهم سيكون جيد إن شاء الله
فى الإلكترونيات العبرة بماذا ستوصل هذه الثلاث وحدات
إن كنت ستكتب أرقام فلابد من استخدام ديكودر من BCD إلى 7 segment
لو ستكتب حروف أيضا فلابد من أن تنشئ الديكودر الخاص بك مع Latch
و طبعا ديكودر لكل واحدة
أيضا يجب أن تعرف ما إن كانوا Common Anode أم Common Cathode لإختيار الديكودر المناسب

[noornader]

وعليكم السلام اخى الكريم

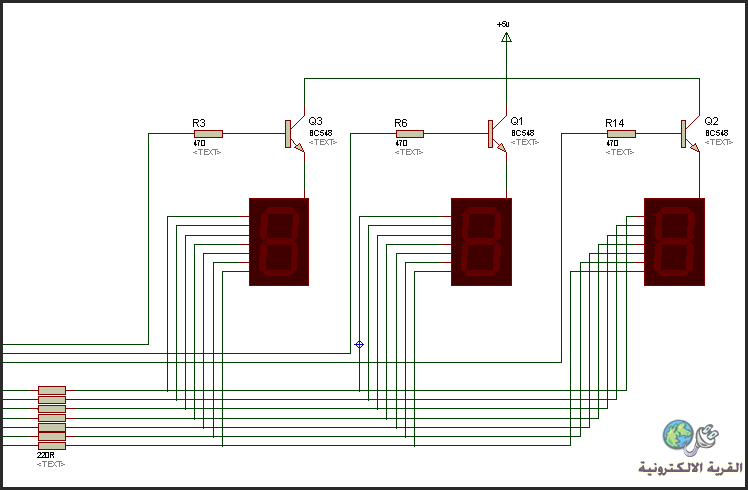

تفضل هذه طريقة توصيل ثلاثة عارضات سباعية تعمل بطريقة multiplexing
ربما تفيدك

مع تمنياتى لك بالتوفيق

[eldeeeb]

اقتباس المشاركة الأصلية كتبت بواسطة noornader وعليكم السلام اخى الكريم تفضل هذه طريقة توصيل ثلاثة عارضات سباعية تعمل بطريقة multiplexing ربما تفيدك مع تمنياتى لك بالتوفيق

شكرا لحضرتك جدا يا هندسة
وهو ده المطلوب

[احمدمعاطى]

هذا الرابط سوف يساعدك كثيرا

به كل ما تريد

تقبل مرورى

http://www.qariya.com/vb/showthread.php?t=86375

[eldeeeb]

اقتباس المشاركة الأصلية كتبت بواسطة احمدمعاطى هذا الرابط سوف يساعدك كثيرا به كل ما تريد تقبل مرورى http://www.qariya.com/vb/showthread.php?t=86375

شكرا ليك جدا يا هندسة
