اريد دائرة جرس كنارى بدون محول audio transformer

[eslam201033]

السلام عليكم ورحمة الله وبركاتة

اريد دائرة جرس كنارى بدون محولaudio transformer
لانة مش موجود فى السوق
ارجو الرد
و جزاكم الله كل خير

[eslam201033]

يا جماعة انا نفسى القرية يرجع زى زمان
الرد السريع جدا على السوال

[hassan21]

المشاركة الأصلية كتبت بواسطة eslam201033

السلام عليكم ورحمة الله وبركاتة

اريد دائرة جرس كنارى بدون محولaudio transformer
لانة مش موجود فى السوق
ارجو الرد
و جزاكم الله كل خير

هل تقصد ان هناك دائرة جرس الكنارى باى سى وليس بترانزستور ومحول؟

[eslam201033]

اه بى ايسى
او ممكن بترانزستور
بس من غير محول لانى مش لاقيةفى السوق
ارجو المساعدة و جزاكم الله كل خير

[SAA]

هاذه الدائره دون محول
ولاكن ضع بدل المروحه دائرة الجرس

[hassan21]

المشاركة الأصلية كتبت بواسطة SAA

هاذه الدائره دون محول
ولاكن ضع بدل المروحه دائرة الجرس

الاخ لم يقصد محول للباور قصد محول الصوت

اه بى ايسى
او ممكن بترانزستور
بس من غير محول لانى مش لاقيةفى السوق
ارجو المساعدة و جزاكم الله كل خير

لم اسمع عن اى سى جرس الكنارى ولكن هناك اى سى جرس البيانو بدون محول وهى عبارة عن ثلاث اطراف علاوة على ترانزستور
اما اذا اردت جرس الكنارى بالذات بترانزستور فلابد من وجود المحول وممكن تلف انت المحول لو عندك خبرة
وعموما المحول موجود فى دوائر الراديو القديمة ورقمه هو LT700

[eslam201033]

شكرا جزيلا
ممكن دائرة جرس البيانو

[hassan21]

المشاركة الأصلية كتبت بواسطة eslam201033

شكرا جزيلا
ممكن دائرة جرس البيانو

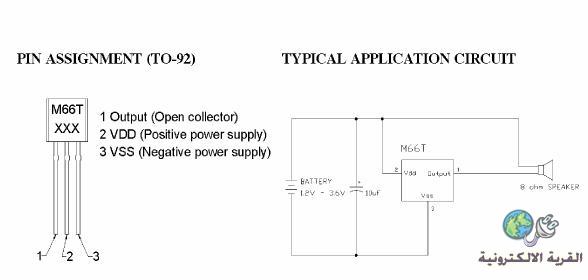

هذه الايى سى من الداتاشيت وتسمى مولد نغمات



وهذه هى الدائرة مع ترانزستور فى جرس البيانو ولاحظ ان الاي سى هى الرسم مربع ولكنها فى الحقيقة تشبه الترانزستور بثلاث ارجل 1 و 2 و 3
