هل ينفع افحص الترياك بهذا الانالوج

[noor1144]

اشتريت ملتي ميتر انالوج فقط لافحص الترياك ولا احب ان استخدم الانالوج
الترياك شغال ويعمل مئة بالمئة في الدائرة
ولكن لا اعرف لماذا بالفحص يطلع تالف

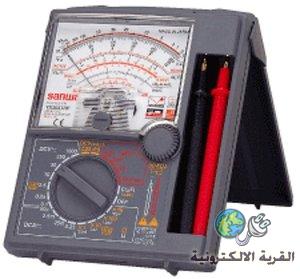

هذه صورة الملتي ميتر
وهذا رقم الترياك
T1650-600G





قيم المقاومات كما هو مكتوب
x1
x10
x100
1k

كما موضح في الداتا شيت بان الرجل الاولى والثانية
A1
A2
والثالثة
G
عند الفحص يعطي قراءة عند الرجل الاولى والثالثة والعكس ولا اي قراءة اخرى لاقوية ولاخفيفة
قلت يمكن من الانالوج مافي مقاومة عاليه جربت الديجيتال مقاومة عاليه ولاتوجد قراءة بين الرجل الاولى والثانية
؟؟

[ماجد عباس محمد]

هكذا يقيس التراياك فالطرف الثالث لا يقيس قبل جهد الإنهيار وهو فى أقل اللأنواع سيكون 25 فولت وفى هذا الرقم 600 فولت، لهذا فالقياس فى التراياك كما فى الثايريستور يؤكد لك تلف الوحدة لو بها شورت لكن لا يؤكد سلامتها إذ قد يكون الفصل داخلى أى أن عطله أنه لا يفتح

[noor1144]

اخي معلش آسف جدا ولكن بصراحة مافهمت عليك

هذا النواك من الترياك يعطي قراءة غريبة جدا ولكنه يعمل في الدائرة جربته وشغال

يعطي قراءة بين الرجل الاولى والثالثة فقط والعكس ولا اي شيء آخر ؟!؟!؟
وشغال

ممكن تقول لي كيف افحصة بالضبط وكيف اضبط الانالوج او الديجيتال لافحصة

للضرورة

شكرا بانتظارك

[ماجد عباس محمد]

أخى هذا ما ذكرته أن هذا القياس صحيح بالنسبة للتراياك
و الثايريستور سيقيس بين هذين الطرفين من جهة واحدة فقط

[noor1144]

يوجد في المنتدى طريقة لفحص الترياك عشان كده انا قلن لك لييه بيعطي قراءة بين الرجل الاولى والثالثة والعكس مع العلم ان الرجل الاولى هي قاعدة
وذلك على خلاف الشرح بالقرية

ضع الجهاز التماثلي على اختيار مقاومة عالية 100K
وصل السلك الموجب للجهاز مع طرف MT1 للترياك .. اما الطرف السالب مع MT2 " او العكس " .. يجب في هذه الحالة أن تحصل على قيمة مقاومة عالية جدا " او دائرة مفتوحة "
ضع الجهاز التماثلي على اختيار مقاومة منخفضة ..
وصل السلك الموجب للجهاز مع كلا من طرف MT1 و قاعدة الترياك في نفس الوقت .. بينما السلك السالب مع طرف MT2 .. في هذه الحالة يجب أن يعمل الترياك وتحصل على قراءة مقاومة منخفضة

Read more:

http://www.qariya.com/electronics/triac_tester.htm#ixzz1HGjfC6Sd

[ماجد عباس محمد]

أخى
لماذا لا ترجع للداتا شيت بدلا من الحيرة

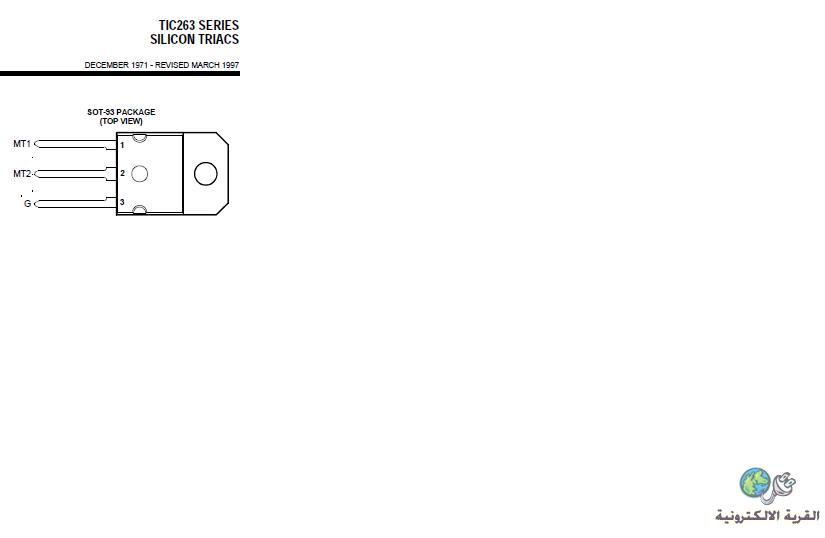

هذه بيانات رقم آخر وقارنها بما ذكرت ستلاحظ أن الطرفين MT1,MT2 سهوا مختلف

مسمى الأطراف واحد لكل الأنواع

[noor1144]

اخي الحبيب العزيز الغالي

اول ما اطلعت عليه هو الداتا شيت

ولكن لم اصل الى جواب حتى الان ( لاتزعل )

الموضوع بسيط جدا ولكن الشرح بكلمات مختصرة جدا الشرح يحتاج الى شرح

لم اجد الا ان اضع لك صورتين لترياك واتمنى لو تقول لي ما الفرق بين A1 A2
و MT1 و MT2

انا بوجهه نظري لافرق هذه رموز
لو قلنا مثلا الرجل الاولى A والثانية B والثالثة G اي بوابة هل يختلف شيء لا
على حسب مافهمت منهك انك تقول (( غيير )) فهل غير بطريقة الفحص

فقط وضح لي هذه النقطة حتى نقفل الموضوع

وشكرا

[ماجد عباس محمد]

أخى
سيكون من الصعب الشرح على التراياك لتعقيد تركيبه و الأسهل الثايريستور، و ما ينطبق على هذا ينطبق على الآخر بالنسبة للتيار المتردد

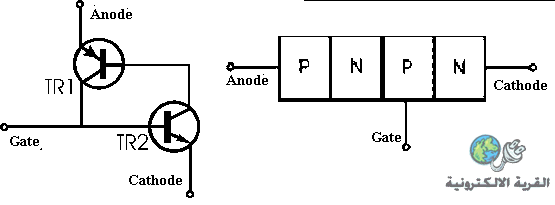

هذا تركيبه من الداخل وواضح أن البوابة بالنسبة للكاثود كالقاعدة للترانزيستور ولهذا فعى تقيس ، و نفس الشء بالنسبة للتراياك البوابة بالنسبة للطرف A1
أما بالنسبة للطرف الآنود فستجد وصلة باعث مجمع مما يجعلها لا توصل فى الإتجاهين وهو نفس الشئ أيضا للتراياك

لذا لا يمكن عكس الطرفين فى الثايريستور ولا التراياك
