اقتباس:
المشاركة الأصلية كتبت بواسطة hakim162
السلام عليكم

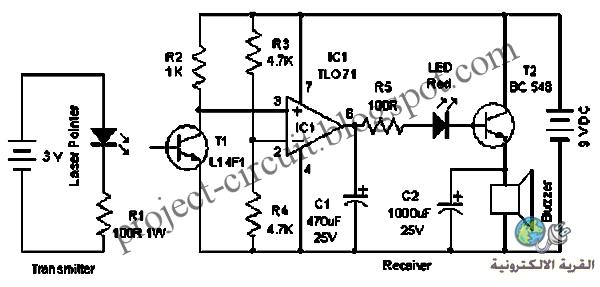

اعطوني في هدا المنتدى دارة و عندما طبقتها لم تعمل و انا اريدها ضروري لانني ساقدمها لمشروع مدرسي و فكرة هده الدارة هي انه يسلط شعاع ليزر علي فوتوسيل و عند انقطاع الشعاع تنطلق سيرينة
و عندما طبقتها بقيت تصفر و تصفر و لاحظت انني عندما احرك المقاومة المتغيرة يزداد الصوت و ينقص و لاحضت ايضا انه في الضوء يكون الصوت اعلى و في الظلام ينقص و ينعدم لدا فارجوا منكم ان تعطوني دارة صحيحة و ان تجربوها في برنامج او تتحققوا منها جيدا و شكرا لكم
|
عليكم السلام
مرحبا بحضرتك ومرحبا بالمهندس فهد
اسمحوا لى بالمداخلة
بالنسبة لدارة حضرتك فهى كالتالى :-
فى دارتك هذه طبعا نعرف جميعا أن الحمل ليس سماعة وإنما هو مصوات أو بمعنى آخر جرس يعمل بمجرد سقوط تغزية مستمرة عليه ،
والآن لتحليل دارتك فإن المقاوم الضوئى موضوع فى موقع الإنجياز الأمامى للترانزستور وبالطبع إنه عند سقوط الضوء عليها تقل قيمتها وبالتالى يكون الإنحياز أمامى فيعمل على تمرير التيار مابين المشع والمجمع ممايؤدى تمرير التيار على طرفى الجرس فيعمل فى هذه الحالة مع سقوط الضوء وطبعا كلما قلت الإضاءة ازدادت قيمة المقاومة الضوئية وبالتالى يقل تيار القاعدة وبالتالى يقل التيار الواقع على الجرس فيكون صوت الجرس متناسبا طرديا مع الضوء ،
ولكى تحصل على ما تريده أن تجعل الضوء يسبب إنقطاع فى الصوت والظلام يسبب تشغيل الجرس فهناك طريقتان
الأولى وهى أن تجعل كلما قل الضوء تزداد قوة الصوت وكلما زاد الضوء تقل قوة الصوت ... 1
الثانية وهى أنه إذا قل الضوء وحل الظلام بنسبة محدده مسبقا يتم تشغيل الجرس بقوة مرة واحدة وبمجرد أن يبدأ الضوء ويصل لمستوى محدد يتم قطع الصوت مرة واحدة .... 2
وأظنك هنا تكتفى بالحالة الأولى وهذا يحتاج منك عكس ما قمت به لحالة الإنحياز لكى يكون الإنحياز الأمامى فى حالة الظلام والإنحياز العكسى فى حالة الضوء
وهذا قد تقدمت بشرحه فى موضوع دراسة الترانزستور
هنـــا

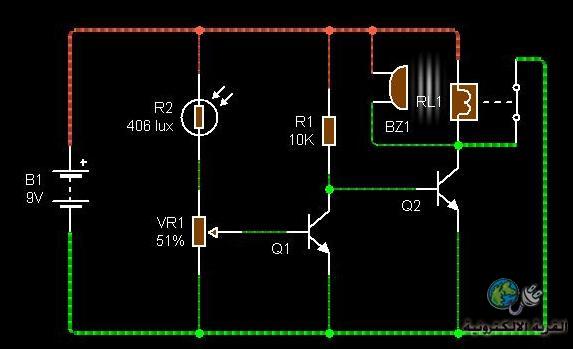

كل ما تحتاجة هو وضع مقاومة ثابتة بقيمة 1 كيلو على طرف القاعدة قبل اتصاله بالمقاومة المتغيرة ثم وضع المقاومة الضوئية على الطرف الأرضى بدلا من طرف التغذية ثم توصيل المقاومة المتغيرة مباشر بطرف التغذية ويجب رفع قيمة المقاومة المتغيرة فى هذه الحالة إلى حوالى5 كيلو أو أى قيمة حتى 10 كيلو ثم تقوم بضبط الحساسية المطلوبة مع الضوء الساقط الذى يناسب الدارة
وبالتوفيق
الدارة لم تعمل ارجو الدخول .اريد دارة اخرى و شكرا لكم
