تعالو نفتح قسم خاص بصيانة الرسيفر

[سمير نظير]

بسم اللة الرحمن الرحيم
اولا نبدا بدوائر البور
وكل من لدية معلومة خاصة بدوائر البور فقط
لايبخل بها وبعد ذلك ندخل على الفلاش والروم البروسوسر اخ

[سمير نظير]

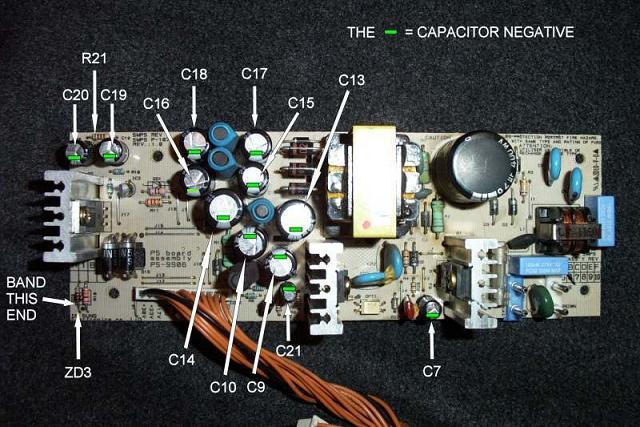

دائرة بور هيوماكس 5000/5100/5300/5400
صاحب العمل هو ا/ المندس محمد حافظ
وهذا للامانة

[align=center][/align]

[asmaaali]

بصراحة احسنت
ولكن ما رأيك ان تكتب قيم المكونات واشهر اعطال هذه الدائرة تكون مشكور جدا

[سمير نظير]

[size=5]من [size=5]أهم الأعطال عطل دائرة البور بجهاز الهيوماكس 5000 و5100 و5300 و5400

عند ارتفاع التيار الكهربائي المفاجأ أثناء تشغيل الريسيفر أو حدوث قفلة في الكهرباء أو ما شابة ذلك تتعطل دائرة البور
ولإصلاح دائرة البور اتبع الخطوات آلاتية بكل دقة :

أنظر إلى أول شي وهو الفيوز هل الفيوز قاطع أم لا

1- العطل الأول الفيوز سليم ولا يوجد بور في خارج للريسيفر

عليك تغيير القطع آلاتية حسب الرسم الموضح
القطعة رقم 4 وهى البقة ومكثف التمرير
والقطعة رقم 5 وهى زنر الحماية
والقطعة رقم 7 وهى موحد سليكون تمرير التيار
وفى حالة تلف وانتفاخ مكثف التنعيم رقم 1 عليك تغيير
وقيمة 400 فولت على 150 ميكروفارات
وفى بعض الحالات النادرة لهذا العطل يتم تغيير ترانزستور البور
القطعة رقم 3 وهو رقمها كا الاتى M10380
وسوف يعمل البور دون مشاكل ومن أول مرة


2- العطل الثاني شورط كامل والفيوز محترق والبور قاطع والكثيف التنعيم منفجر

وليمكنك أصلاح هذا العطل عليك تغيير القطع آلاتية بكل دقة
القطعة رقم 1 وهى مكثف التنعيم وقيمة 400 فولت على 150 ميكروفارات
القطعة رقم 2 وهم أربع موحدات السيلكون لتوحيد التيار الداخل
القطعة رقم 3 وهى ترانزيستور البور ويحمل رقم M10380
القطعة رقم 4 وهى مكثف وبفة التمرير وسوف تجد عليها قيمة
القطعة رقم 5 وهى زنر الحماية وسوف تجد علية قيمة
القطعة رقم 7 وهى سيلكون تمرير التيار
القطعة رقم 8 مقاومة الحمل وستجد عليها قيمتها بالألوان
القطعة رقم 6 وهى خلية العازل الضوئى
وظبط التزام البور وقيمتها PC317
ثم ركب فيوز جديد 2 أمبير
وشغل الريسيفر وسوف يعمل

[asmaaali]

الف شكر لك اخ سمير وارجو منك ان تستمر في اثراء المنتدي بمثل هذه الدوائر التي يحتاجها معظم الفنيين و لا يجدونها غالبا واحييك علي شرحك الممتاز السهل
واتمني لك التوفيق

[فهد المنصور]

[align=center][/align]

ماشاء الله عليك اخي سمير ..

فعلا نحن في امس الحاجة لمثل هذه المواضيع القوية ..

بارك الله فيك اخي ..

وسنحاول ان شاء الله المشاركة بكل ما لدينا لاثراء هذا الموضوع المهم ..

:can:

[asmaaali]

مشكور جدا اخي سمير ويارب يزيدك كمان وكمان

[سمير نظير]

عطل شهير فى اجهزه السى ان اى وهو انه يعطى على الشاشه 8888 ولا يحمل ولا يستجيب لاى اوامر

هنا الحل اتبع معنا الخطوات وسوف تصل للحل

افتح غطاء الجهاز وانظر الى لوحة البور وسوف تجد مقاومة صغيرة متغيرة على شكل
راس مفك بجانب الترنس الدرايفر حرك المقاومة بمفك صغير عكس اتجاة عقارب الساعة
وانظر الى الشاشة للريسيفر
وانت حاطت الفيشة والريسيفر عامل 8888 وعند تحريك المقاومة سوف تجد ان الريسيفر رجع يشتغل من جديد
-----------------------------------------------------------------------------------------------------------
وهنا عطل اخر لهذه الاجهزه وهو عندما يتوقف عن التحميل ولايقبل التحميل

و الحل الوحيد يوجد داخل الجهاز اىسى يحمل رقم c24LC128وهو اىسى 8 أطراف ويحمل ذاكرت الجهاز وهو مهنج اذهب إلى فني وقم بفك أحدى جانبي الاى سي بدقة ثم اعد تشغيل الجهاز مرة آخرة كا العادي خالص سوف يعمل ويحمل النايل سات من جديد بعدها قم بإرجاع الجهاز عن طريق الريموت إلى المصنع وانتظر سوف يطول الرجوع الى المصنع شونة ولكن انتظر حتى يتم الرجوع ويبدأ في التحميل من جديد قم بفصل الكهرباء وإرجاع الاى سي لوضع الاصلى مع مرعات إن يكون لحام الاىسى جيد ونظيف بعدها شغل الجهاز من جديد وتنتهي المشكلةطريقة
