السلام عليكم ورحمة الله

مفاجأة لكل إخواتي في هذا الصرح العظيم

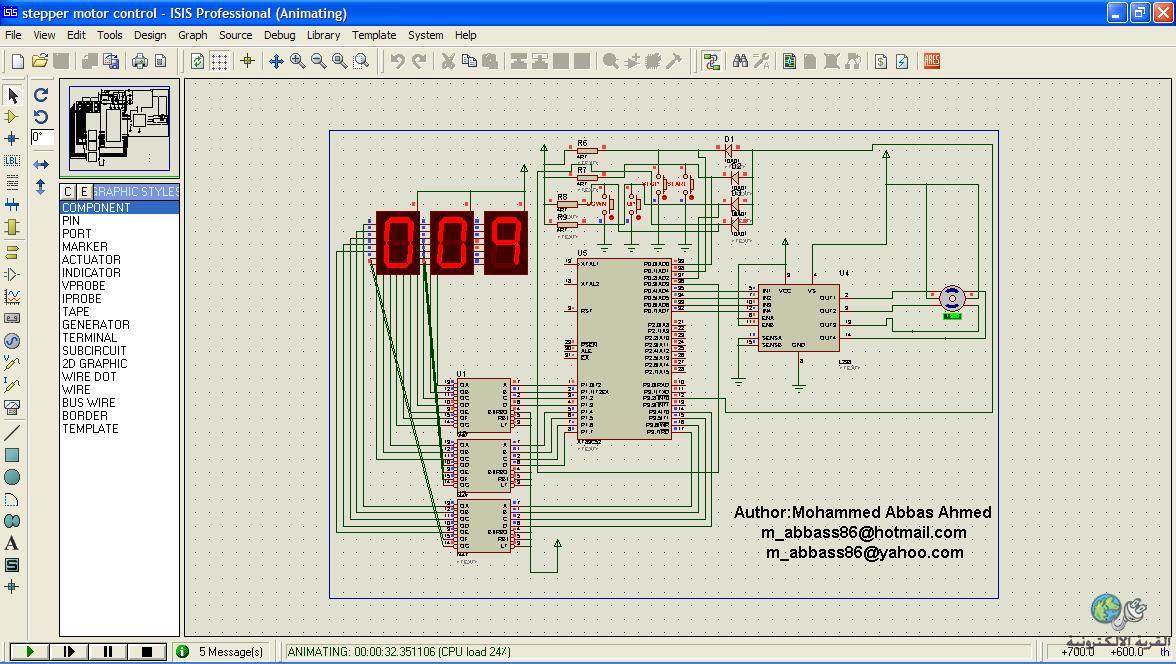

مشروع كامل عن تحكم يسرعة الستيبر موتور من 0 إلى 100 لفة/دقيقة عن طريق ميكروكنترولر at89c52 وبإستخدام لغة برمجة السي

التحميل من هنا
وأنا تحت أمركم في أي سؤال

أخوكم ((محمد))

[king5star]

تسلم ايدك على هذا الشغل الجامد دا وربنا يوفقك فى عملك .

[Super Zein]

بارك الله فيك يا باشمهندس وكنت اريد مساعدة حضرتك فى تنفيذ هذه الفكرة
ولكن باستخدام برنامج للتحكم فى الموتور باستخدام السى شارب فممكن تساعدنى

[#MAAM#]

تسلم ايدك على هذا الشغل الجامد دا وربنا يوفقك فى عملك .

اللهم امين

بارك الله فيك يا باشمهندس وكنت اريد مساعدة حضرتك فى تنفيذ هذه الفكرة ولكن باستخدام برنامج للتحكم فى الموتور باستخدام السى شارب فممكن تساعدنى

أتمنى والله يا أخي بس ماليش خبرة في c# والنحكم عموما عن طريق الكمبيوتر

[المغترب63]

تسلم ايدك يابطل, بارك الله فيك.
انا محتاج نفس الكود, ولكن النبضة تاتي من برنامج كالmach3 , حيث يتلقى الميكروكنترولر step/Direction بدل من المفاتيح .
و لك جزيل الشكر على المجهود

[#MAAM#]

اقتباس المشاركة الأصلية كتبت بواسطة المغترب63 تسلم ايدك يابطل, بارك الله فيك. انا محتاج نفس الكود, ولكن النبضة تاتي من برنامج كالmach3 , حيث يتلقى الميكروكنترولر step/Direction بدل من المفاتيح . و لك جزيل الشكر على المجهود

النبضة ستأتي كيف ؟؟ عن طريق السيريال ؟؟ ومزيد من الشرح عن البرنامج وطريقة الاتصال ونتعاون وأساعدك في البرنامج إن شاء الله

[المغترب63]

السلام عليكم

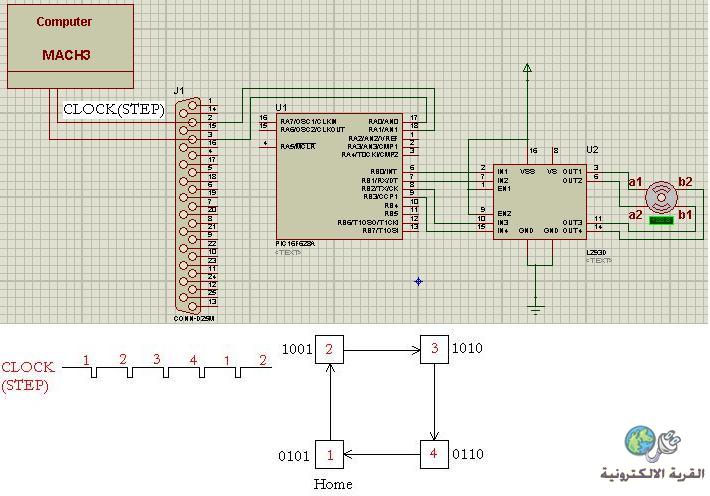

برنامج الMach3 يعطي نبضات الحركة(Clock or Step), و أشارة لتحديد الاتجاه, عن طريق LPT1 (DB25) com :
-نبضات الحركة(Clock or Step) موجة مربعة (0-5 فولت) :كل نبضة تحرك المحرك خطوة واحدة (من هنا جاء اسمه المحرك الخطوي Stepper), والسرعة
يحددها زمن تتابع الذبذبات (يحددها البرنامج حسب الاوامر بداخله).
- اشارة الأتجاه هي 0فولت باتجاه, و 5فولت بالأتجاه الاخر .



أي المطلوب من البيك: عند دخول النبضة(5 فولت) رقم 1 على RA1 يجعل
Clock No.1------> PORT B=0b0101
Clock No.2------> PORT B=0b1001
Clock No.3------> PORT B=0b1010
Clock No.4------> PORT B=0b0110
وهكذا نبضة رقم 5 هي نفسها رقم1

--- اذا كان بعض الشرح غير مفهوم أو تحتاج الى توضيحات أكثر أو اذا تريد البرنامج او شرح عليه فانا بخدمتكم ان شاء الله

[#MAAM#]

اقتباس المشاركة الأصلية كتبت بواسطة المغترب63 السلام عليكم برنامج الMach3 يعطي نبضات الحركة(Clock or Step), و أشارة لتحديد الاتجاه, عن طريق LPT1 (DB25) com : -نبضات الحركة(Clock or Step) موجة مربعة (0-5 فولت) :كل نبضة تحرك المحرك خطوة واحدة (من هنا جاء اسمه المحرك الخطوي Stepper), والسرعة يحددها زمن تتابع الذبذبات (يحددها البرنامج حسب الاوامر بداخله). - اشارة الأتجاه هي 0فولت باتجاه, و 5فولت بالأتجاه الاخر . أي المطلوب من البيك: عند دخول النبضة(5 فولت) رقم 1 على RA1 يجعل Clock No.1------> PORT B=0b0101 Clock No.2------> PORT B=0b1001 Clock No.3------> PORT B=0b1010 Clock No.4------> PORT B=0b0110 وهكذا نبضة رقم 5 هي نفسها رقم1 --- اذا كان بعض الشرح غير مفهوم أو تحتاج الى توضيحات أكثر أو اذا تريد البرنامج او شرح عليه فانا بخدمتكم ان شاء الله

انت تريد أن تجعل RA1 زرار start لتحريك الموتور ؟؟
