السلام عليكم
يوجد جهاز lg حديث به عيب s.by تم تغير الذاكرة ولا جديد ثم جهد الاخراج الافقى مظبوط ثم جهد الحافز مظبوط
الجهاز يعمل بمتكاملة واحدة وليس لدى المخطط لتتبع الجهود المطلوبة مثل جهد power off/ on
برجاء المساعدة فى اصلاح العطل حيث ان الجهاز حديث ولم يسبق العمل فية او الخطط ct.16s45
ولكم جزيل الشكر

[magdymesalam]

الاخ هانى اذا كان هذا الموديل يستخدم فى دائرة الميكرو كونترولر مقاومات مدمجة مع بعضها فمن المؤكد ان احد هذه المقاومات قد عطب وعلى فكرة هذه المقاومات مثال الju الموجودة فى اجهزة السانيو القديمة ولكن طريقة توصيلها مختلفة ال حد ما وتوصيلها عبارة عن انتحمع طرفمن هذه المقاومات جميعهامع بعضها ويتم توصيلهم فى أول رجل منهذه الju (مجازا سنطلق عليها هذا المصطلح) وباقى أطراف المقاومات كل طرف فى باقى الاماكن بقى ان اقول لك ان هذه المقاومات 5 كىلو اوم
اعلم انك مهندس كبير قوى لكن ربما ينفعك ردى
تمنياتى لك بالتوفيق
اخوكم مجدى مسلم

[mmmmm]

كلام الاخ العزيز المهندس مجدى سليم 100 فى 100 وهو التأكد من المقاومات على شكل بسكوتة القريبة من icميكروكمبيوتر لكن يوجد طريقة انت تعملها او لا تعملها انت حر وهوان توصل طرف on/off فى icميكروكمبيوتر بالارضى بذلك ممكن تعرف مكان العطل فين واذا اشتغل الجهاز طبيعى يكون العطل فى icميكروكمبيوتر لكن ارجوا ان يكون الجهاز على لمبة سيريا واذاكان icميكروكمبيوتر غالى الثمن ممكن ان تعطى الجهاز للعميل كده لكن بشرط ان يكون العميل عاى علم بذلك و ان تنصحه بعدم قفل الجهازبالريموت بتاتا و الله علم اخوك mmmmm:xlve: :xlve: :xlve:

[مصطفى بحرى]

بسم الله والصلاه والسلام على رسول الله ----اخونا وحبيبنا هانى انا جالى واحد 20 نغس المشكله غيرت البروسيسور الكبيره مافيش غيرها اشتعل ولكنها غاليه

[osama matar]

بسم الله الرحمن الرحيم
السلام عليكم

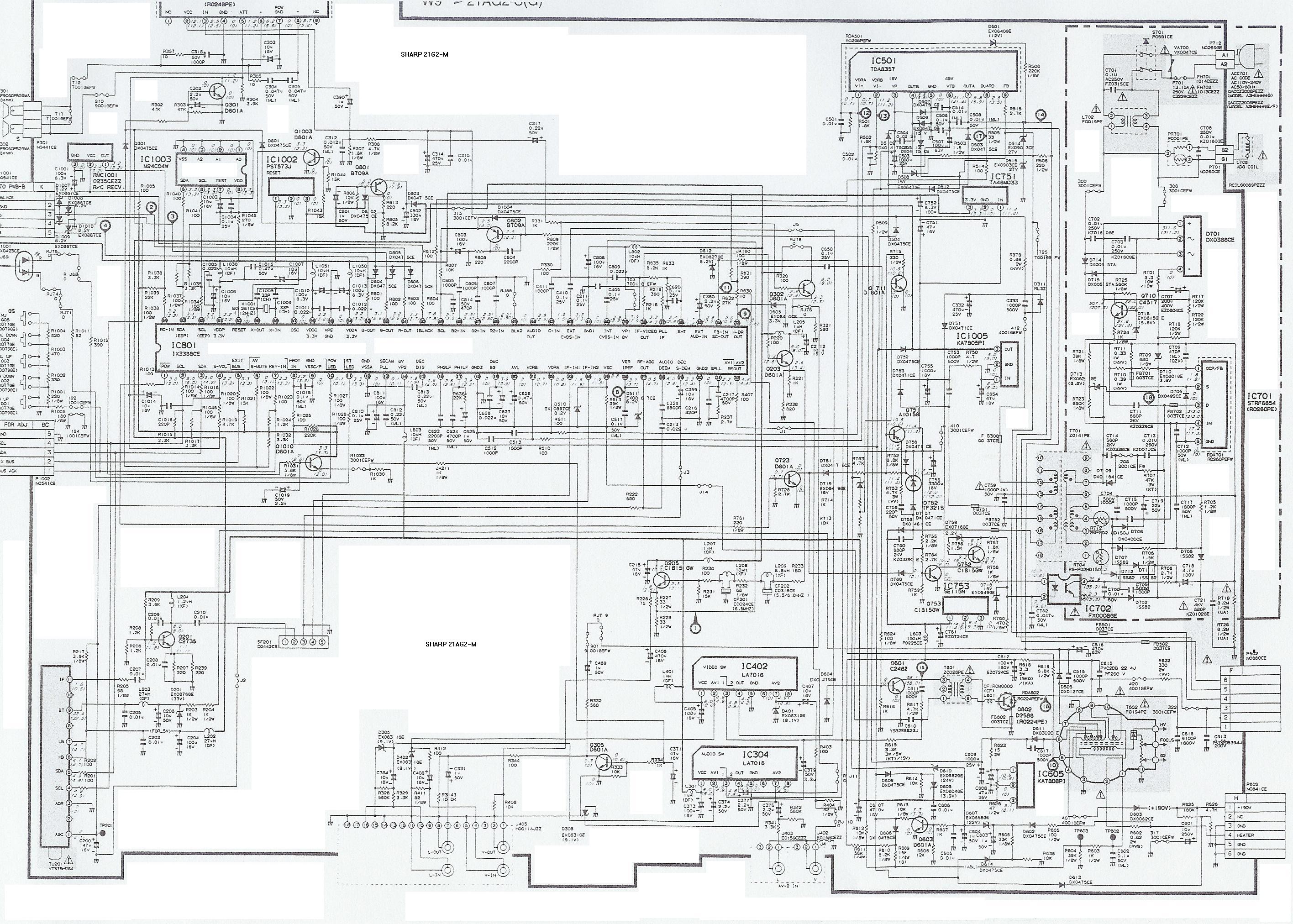

هذا مخطط شارب وأعتقد أنه يعمل بنفس المتكاملة لLG.. ان شاء الله يكون مفيد حتى تجد مبتغاك
http://upload.qariya.info/up06/SHARP.JPG
والسلام

[احمدرمضان الجمل]

السلام عليكم ورحمة الله وبركاتة اخى العزيز :brt: :xlve:
كلام المهندس مصطفى سليم
وايضا المهندس mmmmm
هى فعلا ic

ويجب عليك ان تقوم بتغييرها لكى يعمل الجهاز بشكل طبيعى سواء كانت غالية الثمن او العكس

والله ولى التوفيق
والسلام عليكم ورحمة الله وبركاتة

[hany_national]

الاخ هانى اذا كان هذا الموديل يستخدم فى دائرة الميكرو كونترولر مقاومات مدمجة مع بعضها فمن المؤكد ان احد هذه المقاومات قد عطب وعلى فكرة هذه المقاومات مثال الju الموجودة فى اجهزة السانيو القديمة ولكن طريقة توصيلها مختلفة ال حد ما وتوصيلها عبارة عن انتحمع طرفمن هذه المقاومات جميعهامع بعضها ويتم توصيلهم فى أول رجل منهذه الju (مجازا سنطلق عليها هذا المصطلح) وباقى أطراف المقاومات كل طرف فى باقى الاماكن بقى ان اقول لك ان هذه المقاومات 5 كىلو اوم اعلم انك مهندس كبير قوى لكن ربما ينفعك ردى تمنياتى لك بالتوفيق اخوكم مجدى مسلم

السلام عليكم
اشكرك اخى الغالى مجدى على ردك ومرورك الكريم
ولكن الموديل الذى تقصدة اشتغلت فية كثير واصبح موديل قديم وقصدك ra01 .ra02 ممكن وضعهم مكان بعض
فى حالة البحث تجد القنوات كلها عبارة عن قناة واحدة على جميع القنوات
ومرة اخرى بشكرك على مرورك الكريم
تحياتى لك

[hany_national]

بسم الله الرحمن الرحيم السلام عليكم هذا مخطط شارب وأعتقد أنه يعمل بنفس المتكاملة لLG.. ان شاء الله يكون مفيد حتى تجد مبتغاك http://upload.qariya.info/up06/SHARP.JPG والسلام

اشكرك اخى اسامة على مرورك وردك الكريم ومحاولة المساعدة بهذا المخطط ولكنة مختلف تماما لدى مخطط شارب يعمل بمتكاملة واحدة tda9381 , 1x3358ce ولكن مختلف
مرة اخرى اشكرك اخى اسامة

بسم الله والصلاه والسلام على رسول الله ----اخونا وحبيبنا هانى انا جالى واحد 20 نغس المشكله غيرت البروسيسور الكبيره مافيش غيرها اشتعل ولكنها غاليه

فعلا اخى وحبيبى الطيب مصطفى بحيرى انا واثق ان العطل غالبا فى المتكاملة لان لايوجد غيرها بالنسبة لتغيرها
احب التاكد بالقياس والفحص ولا ينفع معها اى مجازفات فى off /on او غيرة لانها متكاملة واحدة
اشكر الجميع على المساعدة وربنا موجودة

كلنا رجل واحد
