مبتدا يريد المساعدة في دارة اضواء LED ممكن الدخول

[hakim162]

السلام عليكم

انا اريد دارة متكونة من اضواء LED تكون حمراء و زرقاء اريدها ان تشتعل بالتداول اي الضوء الازرق اولا تم الاحمر تانيا و عدد ازواج الاضواء اي الاحمر و الازرق 8 ازواج اي 16 ضوء و انا اريد دارة سهلة اي متكونة من ترانسيستورات و مكتفات و مقاومات و الخ .لانني هاوي و و مبتدا

ملاحظة : ممكن تدلوني على اقوى الليدات حيت يكون ضوئها قوي و ساطع لكي اشتريه.هل توجد مواصفات تميزه عن غيره

و ارجو ان تكون مداخلاتكم عبارة عن تصاميم و مخططات و حفظكم الله

[فهد المنصور]

انظر الى هذا الرابط
http://www.qariya.com/electronics/led_flipflop.htm

[eslam201033]

السلام عليكم و رحمة الله و بركاتة

اولا الليدات الاقوى هى الليدات الليزر و هى تشتغل زى الليد العادى
و هذة مجموعة دائرة ممكن تنفذ اى دائرة منها
1 - دى دائرة فلشر

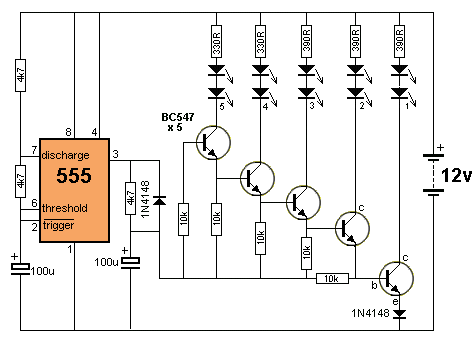

2-دى دائرة اضاءة متتالية بو اسطة ic 555 و ترانزستورات

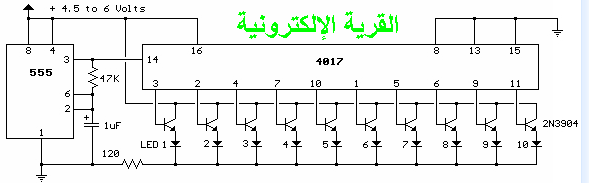

3- دائرة بواسطة ic 4017 and ic555 و ترانزستورات

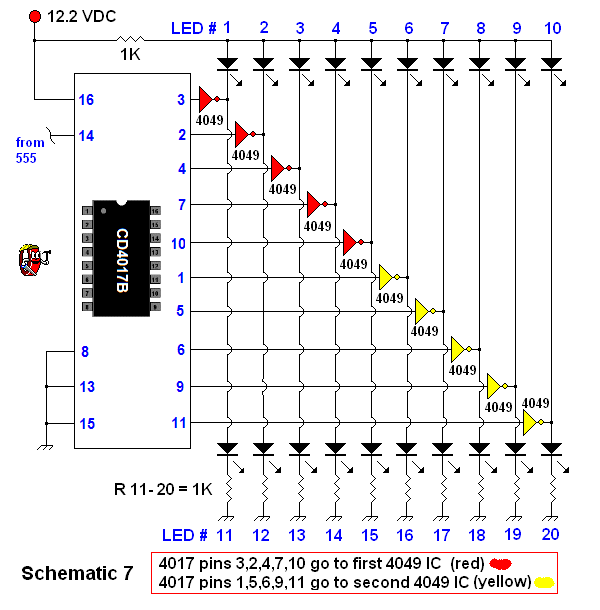

4-ic 555 and ic 4017

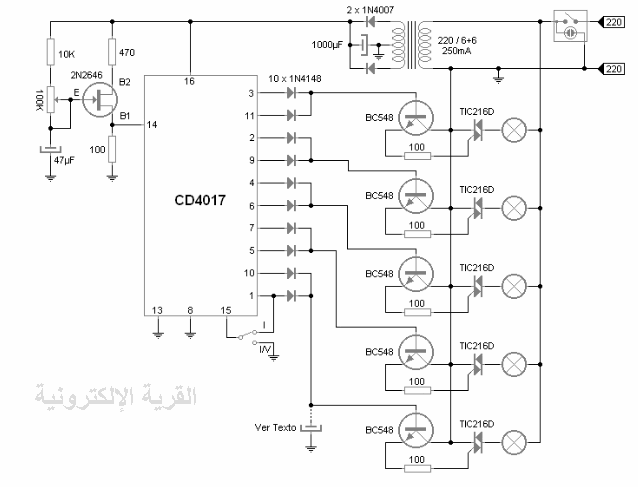

و دى ممكن تشغلها على 220 فولت الكهرباء العادية
5-




6-

[hakim162]

شكرا لكم اخواني

لدي سؤال كيف اعرف ارجل 555 هل اركب فقط او مادا و شكرا لكم

[eslam201033]

بص هتلاقى عند الايسى نقطة تميز
من نا حية الشمال تعد من اول 1 الى 4 ثم
من اسفل على الجانب الاخر
نعد من 5 الى 8
