دائرة حماية الاجهزة الالكترونية

[علي المياحي]

السلام عليكم ورحمة الله وبركاته
هذا هو رابط صورة احد دوائر حماية الاجهزة الكهربائية من التذبذب في الفولتية (الارتفاع والانخفاض).. والذي حاولت ان افعله من تغيير على هذه الدائرة هو التخلص من الانخفاض فقط.. اي ان الدائرة ستتعامل مع الارتفاع في الفولتية فقط فتمنع مرور التيار اثناء الارتفاع ولكنها لا تمنع مروره في الانخفاض مهما كانت درجة الانخفاض.. فهل يستطيع احدكم مساعدتي في ذلك
وشكرا للجميع

الرابط هو
http://store2.up-00.com/Mar11/l3x10807.jpg

وسأكون ممتنا لمن يأتيني بدائرة الكترونية اخرى تؤدي نفس الغرض المطلوب

[ماجد عباس محمد]

معذرة الدائرة التى وضعتها هى منظور وليست دائرة لذا يصعب تتبعها

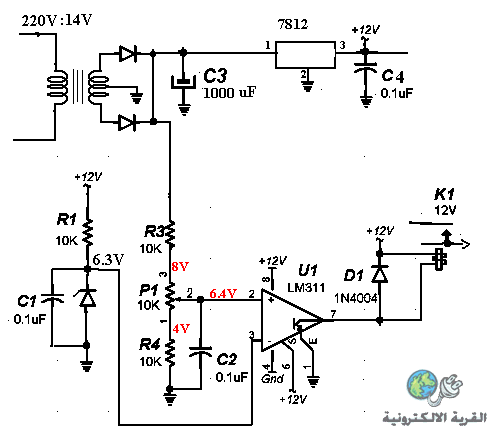

هذه دائرة

[علي المياحي]

شكرا جزيلا الاخ المشرف ماجد.. ولكن اطلب منك بعض التوضيح للدائرة بخصوص مجهز الـ 12 فولت .. فهل هذا يعتمد على مصدر خارجي ام من نفس الدائرة؟
ولم افهم الدائرة من جهة الديود رقم/ 1؟
وكذلك كيف اربط الارضي المشار اليه في الدائرة .. وشكرا مرة اخرى

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة علي المياحي

شكرا جزيلا الاخ المشرف ماجد.. ولكن اطلب منك بعض التوضيح للدائرة بخصوص مجهز الـ 12 فولت .. فهل هذا يعتمد على مصدر خارجي ام من نفس الدائرة؟

معذرة لم أفهم ما تقصد، الدائرة متصله ببعضها فماذا تقصد بالمصدر الخارجى؟

ولم افهم الدائرة من جهة الديود رقم/ 1؟

ماذا عنه؟ كل ريلاى أو ملف لابد من توصيل دايود كهذا

وكذلك كيف اربط الارضي المشار اليه في الدائرة .. وشكرا مرة اخرى

من أساسيات الدوائر أن كل الرموز المتشابهة متصلة معا

[علي المياحي]

شكرا مرة اخرى فقد تبينت لي بعض الامور من خلال ردك البسيط.. ولكن لو سمحت لي فعندي امرين اود ان تجيبني عليهما مشكوووووورا:
1. هل يمكن ان نعتاض عن المحولة المبينة في الرسم التوضيحي بدائرة بسيطة؟
2. ما فائدة المقاومة المتغيرة؟ وهل يمكن التخلص منها؟

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة علي المياحي

شكرا مرة اخرى فقد تبينت لي بعض الامور من خلال ردك البسيط.. ولكن لو سمحت لي فعندي امرين اود ان تجيبني عليهما مشكوووووورا:
1. هل يمكن ان نعتاض عن المحولة المبينة في الرسم التوضيحي بدائرة بسيطة؟

ممكن لكن أهم شيء يوفره المحول هو العزل و بدونه ستكون الدائرة كلها متصلة بالتيار العمومى و بالتالى تسبب الصعق عند لمسها

2. ما فائدة المقاومة المتغيرة؟ وهل يمكن التخلص منها؟

فائدتها تحديد الفولت الذى تريد الدائرة أن تفصل عنده و يمكن الاستغناء عنها و زيادة قيمة R3 بحيث تحقق المطلوب

[علي المياحي]

السلام عليكم اخ ماجد:
1. ما هي الدائرة البديلة للمحول.. ممكن نموذج؟
2. ما هو بديل LM311 لاني لم اجد في اسواقنا المحلية هذا النوع من الآي سيات.
3. ما هو (7812) هل هو فولتج ريكوليتر؟
وشكرا جزيلا

[ماجد عباس محمد]

البديل يكون مكثف و مقاومة ذات وات عالى والقيم تعتمد على التيار المار لذلك يجب استخدامها مع دوائر تيارها لا يتغير كثيرا مع الحمل
هل لديكم LM393 أو ماذا لديكم؟
7812 نعم هى مثبت للفولت
