[هبه مراد]

هل يمكن توليد اشاره مثلثيه من pic16f877a ؟؟؟
اذا كان ممكن فكيف؟
وعلى اي برنامج وما هو الكود المستخدم
مشكورين

[Abdulla873]

طبعا يمكن , اولا قومي بعمل معادلة للمثلث , ثم قومي بادخال قيمة x
تظهر القيمة المناظرة ال Y ( العملية مستمرة الى الابد ) ثم ارسليها الى احد
البورتات مثلا بورت بي , بورت بي
يربط ب DAC الذي يحول الاشارة الى Analogue , لزيادة ال Amplitude للاشارة
استخدمي Factor معين , يفضل استخدام لغة سي لتسهيل الحسابات.
تحياتي

[هبه مراد]

اقتباس المشاركة الأصلية كتبت بواسطة Abdulla873 طبعا يمكن , اولا قومي بعمل معادلة للمثلث , ثم قومي بادخال قيمة x تظهر القيمة المناظرة ال Y ( العملية مستمرة الى الابد ) ثم ارسليها الى احد البورتات مثلا بورت بي , بورت بي يربط ب DAC الذي يحول الاشارة الى Analogue , لزيادة ال Amplitude للاشارة استخدمي Factor معين , يفضل استخدام لغة سي لتسهيل الحسابات. تحياتي

مشكور باش مهندس بس سامحني انا مو شاطره بالبرمجه ممكن اغلبك وتكتبلي البرنامج ازا ما فيها ازعاج؟؟؟ عندي مشروع وواقف على هاد الشي

على اي برنامج بتشتغل؟

سامحني ازعجتك كتير

[ahmad abdullah]

ايه والله مهندس عبدالله ... ياريت تفيدنا بهالموضوع ...

[حيدر علاج حسن]


 int i=0;
void main()
{trisb=0;portb=0;
loop:
for(i=0;i<255;i++){
                   portb++;delay_ms(10);}
for(i=0;i<255;i++){
                   portb--;delay_ms(10);}
goto loop;
}

[حيدر علاج حسن]

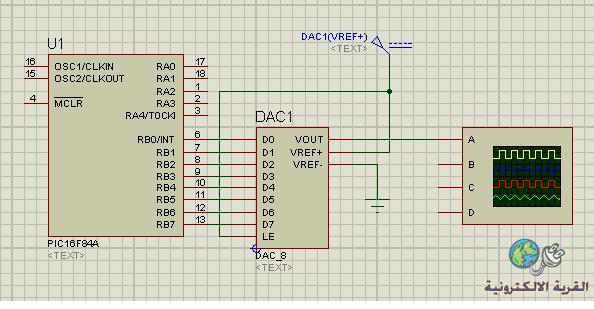

مخطط الدائرة

[ahmad abdullah]

الف شكر مهندسنا الكريم ... لكن هل تتكرم علينا ببعض الشرح للكود و الدائرة ... شكرا مسبقاً اخي الكريم

[حيدر علاج حسن]

الشكر لله اخي العزيز ....
الكود بسيط و ليس فيه الا عداد تصاعدي يمثل العلاقة الخطية بين الجهد و الزمن .
و عندما يصل الى راس الثلث يبدأ بالتناقص من خلال العداد التنازلي الثاني وايضا بعلاقة خطية بين الجهد و الزمن .
نكرر العملية باستخدام عبارة LOOP: لنحصل على الاستمرارية في توليد الموجة .

من خلال مخطط الدائرة جعلنا المنفذ B هو الذي يقوم بعملية الاخراج و بقيم رقمية طبعا . ثم ادخلنا هذه القيم على محول رقمي- تناظري لنحصل على الموجة المطلوبة .
مع اطيب الامنيات .
