الفايرستور القطعه التي تحمي من الارتفاع العابر للجهد Spike ارجو المساعده

[م/ يوسف الحربي]

السلام عليكم ورحمة الله وبركاته

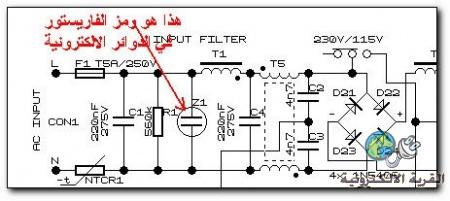

يستخدم الفاريستور لحماية الدوائر الكهربية ضد الارتفاع الزائد والعابر للجهد المطبق على الدائرة. والمقصود بالجهد الزائد العابر هو ما يشبه البرق، قيمة عالية الجهد لنبضة تمر بسرعة لفترة زمنية قصيرة جداً. وتسمى في الإنجليزية Spike، مثال: افرض أن دائرة كهربية مُطبق عند طرفيها 220 فولت متردد، فجأة ولظروف معينة ارتفع الجهد إلى 400 فولت لمدة قصيرة جدا (أجزاء من الثانية) ثم عاد إلى 220 فولت مرة أخرى، هذا الجهد الـ 400 والذي ظهر واختفى بسرعة شديدة نسميه جهد زائد وعابر Spike. الشكل التالي عبارة عن جزء مُقتطع من دائرة بور سبلاي كمبيوتر، وفيها يُشار إلى واحد من الرموز المستخدمة للإشارة إلى الفاريستور.

انظر المخطط المرفق





المطلوب وضع دائره سهله ومبسطه لطريقة توصيله والرمز المخصص لحماية جهاز يعمل على 220 فولت AC

لتعم الفائده وجزا الله خير كل من اجتهد في الموضوع

[ماجد عباس محمد]

معذرة هذه الدائرة بها سهو فرمز الفاريستور له شكلين مختلفين أحدهما يشبه ما كتب عليه NTCR1 و الآخر يشبه حرف Z بالانجليزية
http://www.google.com.eg/#hl=ar&sour...c0ec0069b2d594
وهو ببساطة فى أداؤه يشبه 2 زينر عكس بعض فعند ارتفاع الفولت عن الحد المسموح كنبضة سريعة، تنخفض مقاومته جدا فيمتص هذه النبضة لكن لا يتحمل الارتفاع المستديم
رمزه لا يتغير بالفولت فقط يطلب بالفولت و الطاقة التى تعبر عن عرض هذه النبضة التى يتخلص منها لذلك يفضل عادة أن يوضع بعد الملف المزدوج T5 وهو أيضا لكبت هذه النبضات
