اقتباس:
المشاركة الأصلية كتبت بواسطة hakim162
|
أخي الكريم hakim162
أهلا" بك
بالنسبه للدائره فهي مكونه من IC 555 لتوليد النبضات و IC 4017 هو عداد إلكتروني
و السوال هو هل هناك قطع قد تتضرر من جراء التركيب الخاطىء و تحترق و كيف اقوم بالتعرف على القطع المعطوبة و انا استعملت مكثف 10 uf و 50 فولط فهل ينفع و كيف اعرف ان الليدات سليمة و 555 و 4017
نعم إذا تجاوز الجهد القيمه العظمى و بالنسبه للقطبيه يوجد في بعض انواع
ال ICs دايودات حمايه تمنع دخول التيار في الإتجاه المعاكس. تفحص الليدات بواسطة الأفوميتر على وضع فحص الدايودات للديجتال و على وضع الأوم للانالوج
يضيئ الليد فقط في إتجاه و احد و عند عكس الأطراف لا يضيئ و إذا تم تمرير فولت أعلى من القيمه العظمى يعطب ...
IC 555 لفحصها و التأكد من سلامتها لا بد من وضعها في دائره بسيطه مثلا" إحدى تطبيقاتها و هي الفلاشر و كذلك الأمر لل IC 4017 الأفضل عند عمل مثل هذه التجارب شراء أكثر من أي سي لنفس النوع و ذلك للتأكد، و المكثف 10uf/50 v بمأن الدائره تعمل على 9 فولت و فولتية المكثف اعلى من 9 فولت فلا فرق .

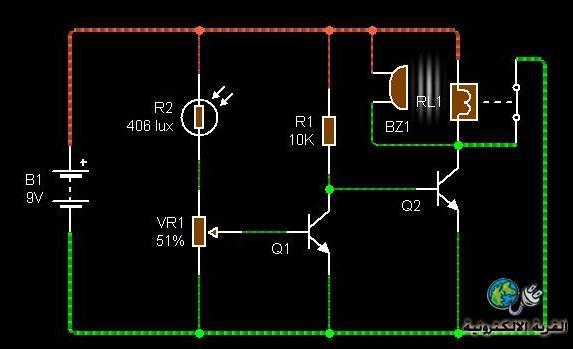

[COLOR="Blue"]رابط الدارة الاولى
نعم هو ريلي
رابط الدارة التانية
لا يعمل . أرجو أن أكون قد أفدتك أنتظر ردك تمنياتي لك بالتوفيق
ساعدوني جربت دارة لكنها لم تعمل .ممكن التوجيه و المساعدة
