[karabd]

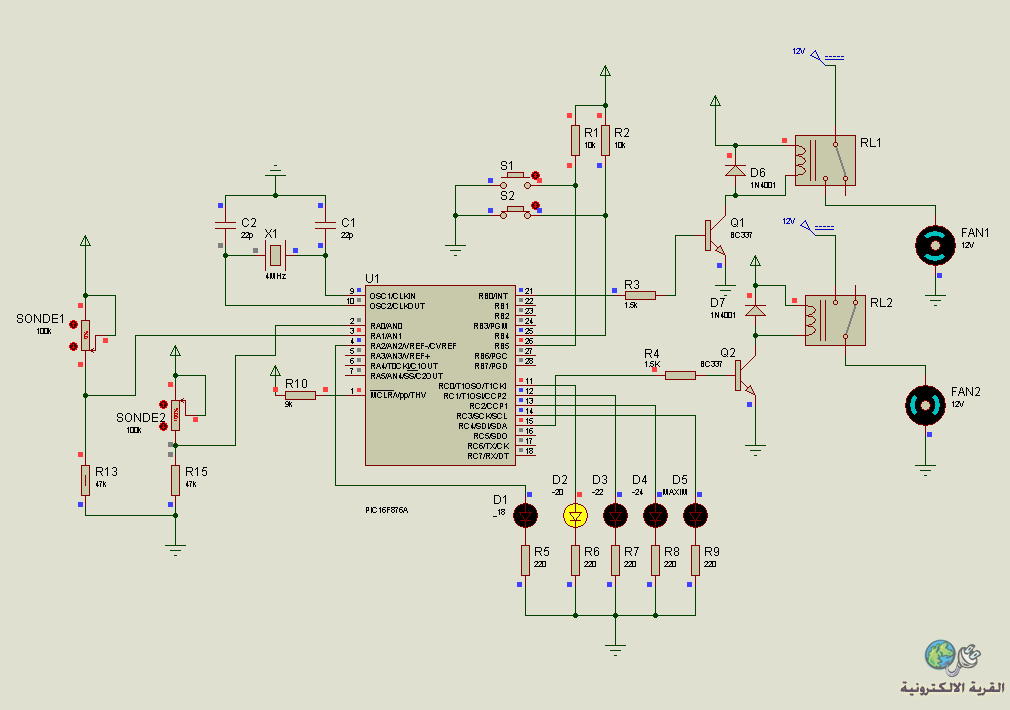

أستاذي ، المشروع فهو للتحكم وفق للمعطيات التالية:
_ المحرك fan1 يعمل بصفة دورية لمدة خمسة عشرين دقيقة بشرط أن تكون درجة الحرارة أصغر من صفر درجة مئوية، بينما يظل متوقفا لمدة عشر ساعات. حين إشتغال هذا المحرك يتوقف المحرك fan2.

_ المحرك fan2 يعمل على أربع مستويات لدرجة الحرارة يمكن ضبطها بواسطة مفتاح S1 بينما المفتاح S2 لتشغيله بصفة دائمة.

_الحساسين لدرجة الحرارة قد عوضتهما بمقاومة متغيرة في برنامج بروتيس من أجل التجربة .

لاشارة البرنامج يعمل على البروتيس بصورة جيدة لكن على اللوحة الإلكترونية العكس. وقد أرفقت ملفات المشروع في الروابط التالية:


http://www.4shared.com/file/XMGUjPgk/PROJET.html
http://www.4shared.com/file/yqU9Cy6-/PROJET.html
http://www.4shared.com/file/-e9DiCY5/PROJET_HEX.html
http://www.4shared.com/file/lHfwpIGB/PROJET_TEXTE.html

[F.Abdelaziz]

اخى الكريم

شكرا جزيلا لك

بارك الله فيك

بداية أهنئك على المشروع

اخى الكريم

لى استفسار

حسب ما فهمت :

انت تتحدث عن التحكم فى درجات حرارة أقل من الصفر فى الطبيعة بينما الميكروكونترولر يفهم فقط الجهد الموجب من صفر إلى خمسة فولت والبرنامج والمحاكاة نجحت باعتبار أن الجهد المأخوذ من المقاومات المتفيرة موجب فكيف تم التنفيذ ؟ أى ما هو نوع الحساس ودوائر الربط المستخدمة والتى تجعل الحساس يقوم بالاحساس بدرجة الحرارة السالبة ويحولها إلى جهد موجب؟ .


مع تمنياتى بدوام التوفيق
