االمحولات

[abdo1992]

السلام عليكم انا كنت عاوز اسال لو حد يعرف الانواع دية من المحولات
ولو انا عوز الداتا شيت بتعها اجيبة منين
وهل ممكن ان اصنعها بنفسي يكون افضل
او حته اشتريها اقلة اه

[abdo1992]

اة يا شباب مفيش حد رد له اي حد يعرف اي حاجة يكتبها

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة abdo1992

السلام عليكم انا كنت عاوز اسال لو حد يعرف الانواع دية من المحولات
ولو انا عوز الداتا شيت بتعها اجيبة منين
وهل ممكن ان اصنعها بنفسي يكون افضل
او حته اشتريها اقلة اه

أولا من الساعة 12 ظهرا وحتى 2 غالبا معظم الناس فى أعمالها لذا الفترة قد لا تكون مناسبة
ثانيا بالنسبة للمحول الأول ستجد فى موقع mouser هذا الرابط
http://eu.mouser.com/ProductDetail/X...tMdQvhSFyiGv2v
يحدد خواصه وفيه رابط
http://www.mouser.com/catalog/specsheets/XC-600127.pdf
فيه جدول يحدد عدد اللفات و ابعاد هذا المحول

بالنسبة للثانى يجب الحصول على القلب من الشركة المنتجة المذكورة بالرقم المعطى و تلف عليه هذه اللفات

[abdo1992]

لقد عجز لساني علي شكرك. وانا اسف انا مكنتش واخد بالي من الوقت وجزاك الله كل خير انك نصحتني

وانا كنت طمعان في كرمك
انا عوز افهم بالنسبة للمحول الاول هل من الممكن ان اشتري القلب الحديد واركب علية الافات واعملة انا ولو كان ممكن اجيب الحديد بتاعة منين ولا مش ممكن هل هو موجود في السوق ولو ممكن أني اعمل القلب الحديد بنفسي فالمفروض نوع شرائح الحديد اة
دة بالنسبة للمحول الاول
بالنسبة للمحول الثاني هل القلب بتاعة متوافر في السوق ولو مش متوافر اعمل اة


واخيرا انا عاوز افهم بعض المصطلحات

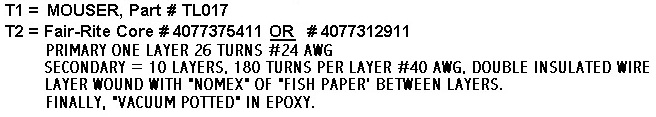

primary one layer 26 turns # 24awg
هل يقصد ان الملف الاول في المحول الثاني بتكون من طبقة واحدة فيها 26 لفة
ويعني اة ب 24awg
واخيرا انا مش فاهم موضوع العزل اللي بيتكلم علية في الاخر وازاي اعمل الطبقات
دة




والف شكر علي اهتمامك وجزاك الله كل خير

[ماجد عباس محمد]

ممكن و بالرسم مقاسات الحديد فبتوافرها يمكنك لفه و إن لم تجد فاستخدم الأكبر مباشرة و نسب اللفات لنسبة مساحة القلب
نعم هو طبقة واحدة و معنى السلك تجده فى هذا الرابط وبه كل المقاسات
http://www.powerstream.com/Wire_Size.htm
و منه المقاس يوازى تقريبا 0.3مم
أما العزل فهو يقول أن السلك مزدوج العزل ليتحمل جهد أعلى و بين الطبقات نوع من الورق العازل و ذكر اسمه بين الطبقات و فى النهاية يغمر فى إبوكسى مع خلخلة الهواء

[abdo1992]

الف شكر بس يقصد اة ب 24awg
ولو عندك اي شرح مفصل عن كيف اعمل المحول من الالف الي الياء وازاي اعزلة اكون شاكر افضالك

[ماجد عباس محمد]

وضعت لك الرابط وفى أول سطر معنى الأحرف و بها جدول لكل الأرقام حتى تستطيع أن تعرف خواص أى رقم سلك من حيث القطر و مساحته الخ

سأضع إن شاء الله سلسلة عن المحولات

[abdo1992]

الف شكر. والله لو حاولت اني اشكرك من النهاردة لحد بكرة ماوفيتك حقك فانت معلمنا الاعلي . وأعزرني اني سألتك كتير فالموضوع دة عملي لبس شديد مش عارف لية بس والله ما قصرت
وانا اتمني من حضرتك انك تنزل السلسلة عن المحولات وكيف نصنعها بانفسنا في اقرب وقت

والف الف الف الف شكر وجعلة الله في ميزان حسناتك
