من 12 الى 3 فولت

[omar.gm54]

السلام عليكم اخوانى الكرام
اوريد تحويل 12 فولت الى 3 فولت
هل يوجد ريجوليتور 3 فولت
ولكم جزيل الشكر

[eslam201033]

يمكن استخدام ريجوليتور
و يمكن استخدام محول خفض من 12 الى 3

[eslam201033]

و دا لينك داتا شيت لترانزستور 7803
http://www.alldatasheet.com/datashee...TC/7803SR.html

[أحمدبلعوط عطوان]

ممكن مخطط الداره لو سمحت اخي الفاظل محتاجهه ظروري مع جزيل الشكر

[eslam201033]

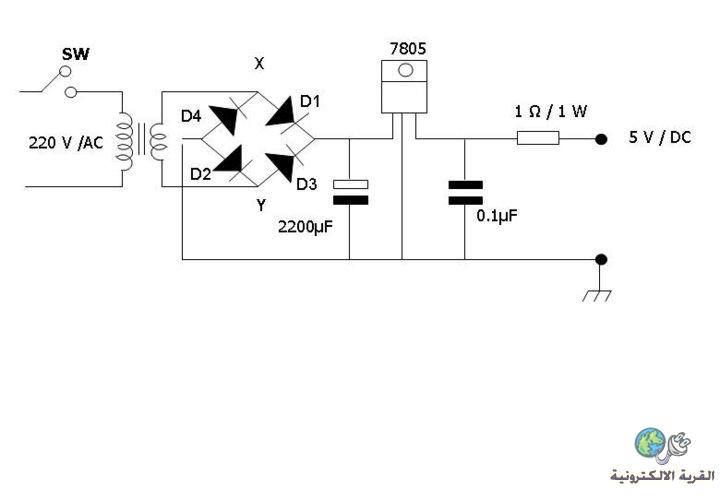

بس دا مخطط الدائرة بس من غير المقاومة 1 اوم و المكثفين و قنطرة التوحيد
و ارجو ان ينال اعجبكم

[فرح احمد]

مشكور اخي بارك الله فيك على هذا المجهود لكن لدي استفسار حول الداره الرائعه ... بالنسبه للمحول ما هو جهد الخرج قبل قنطرة التوحيد هل محوله 3 فولت ام اي شي جهد آخر
وبالنسبه خرج الديسي النهائي للداره هو 5 فولت وليس 3 فولت هل بالامكان التعديل عليها وجعلها تعطي جهد 3 فولت

[أحمدبلعوط عطوان]

مشكور اخي eslam دائره مفيده ولكن كان سؤالي حول مخطط دارة تحويل من 12 فولت الى 3 فولت بأستخدام ريجيوليتر 7803 وليس 7805 بارك الله فيك وشكراً مره اخرى للاخوه المشاركين

[noor1144]

المشاركة الأصلية كتبت بواسطة أحمدبلعوط عطوان

مشكور اخي eslam دائره مفيده ولكن كان سؤالي حول مخطط دارة تحويل من 12 فولت الى 3 فولت بأستخدام ريجيوليتر 7803 وليس 7805 بارك الله فيك وشكراً مره اخرى للاخوه المشاركين

نفس الدائرة لاتتغير هذا عبارة عن مثبت جهد اذا كان 6 فولت لن بخرج لك الا 6 فولت ولو كان 5 لن يخرج لك الا 5 ولو وضعت 3 فولت فسيعطيك ثلاثة فولت وهكذا

ولاتنسى تراعي الجهد الواقع على مثبت الجهد لانه له حد معين ( اقصى جهد )
راجع الداتا شيت لمثبت الجهد المطلوب
مع العلم ان مثبت الجهد خرجه واحد ونصف امبير
ولاتريد دائرة ولا اي عناصر اخرى اذا عندك 12 فولت دي سي ضع فقط مثبت الجهد وحيدا دون اي قطعة مع وسيعطيك الفولت حسب رقم المثبت
وان وجدت صعوبة في البحث عن مثبتات جهد 3 فولت اكثر او اقل
استخدم مثبت جهد متغير القيمة تغيرها على راحتك بمقاومة متغيرة
رقمه
LM317
ممكن ضبطه من 1 الى 25 فولت تدريجيا

ابحث في جوجل الصور عن هذا الرقم ستجد دوائرة كثير جدا وسهلة وممتعه
