اوريد دائرة انذار عند انقطاع التيار للكبار فقط +م/

[م/ يوسف الحربي]

السلام عليكم


اخوني لدينا لوحات توزيع لشبكات الكهرباء و نعاني كثيرا من انقطاع التيار بشكل متقطع في قاطع الحماية نتيجة التحميل الزائد من قبل المشتركين وخصوص في الفتره القادمه مع ارتفاع درجة الحراره عند انقطاع التيار لا يتم التنبه للعطل الا بعد تذمر المشتركين و وصول شكاويهم للمشرفين مما يحتاج ثلاث ساعات على الاقل لوصل البلاغ مع استياء كامل من قبل المشتركين والمشرفين على الصيانه

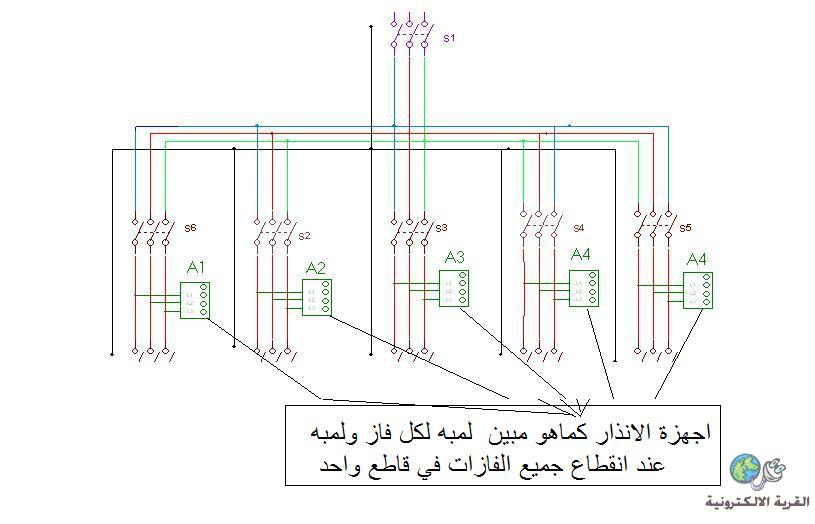

لذلك نريد تصميم دائره انذار بسيطه وسهله يمكن من خلالها معرفة الفاز الذي انقطع التيار فيه بمجرد النظر ( مثال A1-A2-A3-A4) الظاهرين في المخطط للوحت التوزيع


حيث يوجد لكل فاز ليد محدد ينطفئ مع امكانيت توصيل ريليه يعمل عندانقطاع التيار لكي يتم رط الدائره بدائره اخرا خارجيه اشارة خطر سفتي مثلا


ولكم جميل تحياتي

[ماجد عباس محمد]

أخى
هذه الدوائر موجودة بالفعل بالسوق وهى مبنية على محول تيار Current transformer يستشعر التيار فى الفازة و عند انقطاعة يعطى انذار

[ماجد عباس محمد]

تجد منه مثلا 100:5 أو 200:5 وهذا يعنى توصل به مقياس تيار 5 أمبير يتحول إلى 100 أو 200 أمبير
هذه صور دوائر لإستخدامه
http://www.google.com.eg/search?q=cu...ient=firefox-a
وهذا شكله

http://www.google.com.eg/search?q=cu...ient=firefox-a
