مساعدة فى جهاز انذار

[eslam201033]

السلام عليكم و رحمة اللة و بركاتة

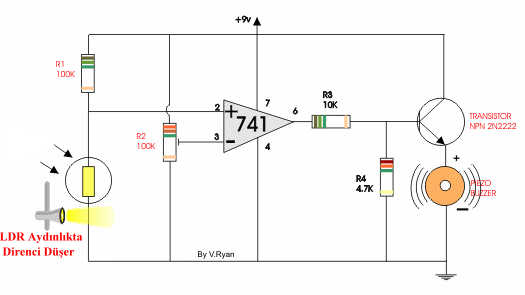

دى دائرة انذار عندما ينقطع الضوء عنها فلدى بعض الاسئلة ارجو الرد عليها

السوال الاول: هل هذة الدائرة صحيحة ام لا؟
السوال الثانى:هل المقاومة r1 و المقاومة r2 و رجل المجمع بالترانزستور متصلين جميعا بعض ام متصلين بالطرف الموجب؟
السوال الاخير: هل الرجل 3 متصلة بالارضى ام متصلة باية؟

ارجو المساعدة و جزاكم الله كل خير

[حمودي1010]

السلام عليكم
اخي
في اعتقادى الدائرة صحيحة
وهذا غير كافى يلزم عليك تجربتها انت بنفسك

ثانيا على مااعتقد هذه الدائرة تستعمل الا للمسافات القريبة فقط

بالنسبة لسؤالك
المقاومة R2 متصلة بالطرف الثالث والطرف السابع
المقاومة R1 متصلة بالطرف التانى والطرف السابع
الرجل 3 متصلة بالمقاومة لان هاته المقاومة لديها ثلاتة ارجل (يثولون لها مقاومة متغيرة ) وهذا هو شكلها الحقيحي




شكرا

[F.Abdelaziz]

اخى الكريم

شكرا جزيلا لك

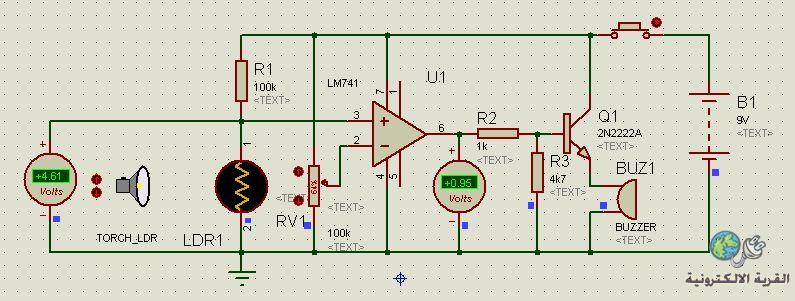

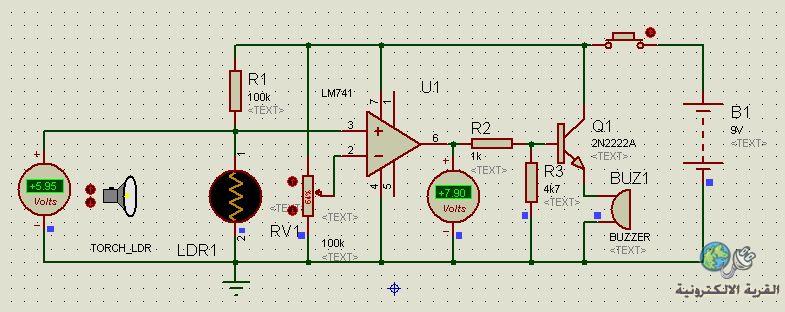

اليك نفس الدائرة بعد نجاح المحاكاة على برنامج بروتيس









وفديو يبين المحاكاة

الرابط


http://www.4shared.com/file/3GgVhVGP/ldr.html


مع تمنياتى بدوام التوفيق

[eslam201033]

المشاركة الأصلية كتبت بواسطة حمودي1010

السلام عليكم
اخي
في اعتقادى الدائرة صحيحة
وهذا غير كافى يلزم عليك تجربتها انت بنفسك

ثانيا على مااعتقد هذه الدائرة تستعمل الا للمسافات القريبة فقط

بالنسبة لسؤالك
المقاومة R2 متصلة بالطرف الثالث والطرف السابع
المقاومة R1 متصلة بالطرف التانى والطرف السابع
الرجل 3 متصلة بالمقاومة لان هاته المقاومة لديها ثلاتة ارجل (يثولون لها مقاومة متغيرة ) وهذا هو شكلها الحقيحي




شكرا

شكرا جزيلا و جزاك الله كل خير

[eslam201033]

[QUOTE=F.Abdelaziz;527176]اخى الكريم

شكرا جزيلا لك

اليك نفس الدائرة بعد نجاح المحاكاة على برنامج بروتيس

شكرا جزيلا و جزاك الله كل خير يابشمهندس فتح الله

بس فى الدائرة الى انا رفعتها الرجل 3 هى التى كانت متصلة بمقاومة المتغيرة
فاى الدائرتين اصح حتى لا اخطا فى التوصيل

و هل يمكن تسليط شعاع ليزر على المقاومة الضوئية ام يجب كشاف
ارجو الرد و جزاك الله كل خير

[F.Abdelaziz]

اخى الكريم

شكرا جزيلا لك

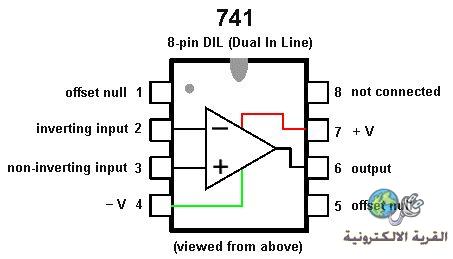

الشكل الآتى يبين أرجل (أطراف) الدائرة المتكاملة 741
والأشكال التى تليها تبين مبدأ عمله كمقارن جهد

بغض النظر عن الخطأ المطبعى فى الدائرة التى أرفقتها :

يمكنك أن توصل إلى الدخل الموجب + (الطرف3) أو إلى الدخل السالب _ (الطرف 2) حسب ما تريد يعتمد على هل تريد للدائرة أن تعمل عند ظهور الضوء (إنخفاض مقاومة المقاومة الضويئةومعها فرق الجهدبين طرفيها) أو تعمل عند غياب الضوء (إرتفاع مقاومة المقاومة الضوئية ومعها فرق الجهد بين طرفيها ) ويمكنك الرجوع للفديو كبيان .

اما إمكانية تسليط شعاع ليزر نعم يمكن ولكن يختلف حسب المقاومة الضوئية والشعاع ويفضل تجربة ذلك عمليا ومعرفة التغير فى قيمة المقاومة الضوئية

مع تمنياتى بدوام التوفيق

[eslam201033]

شكرا جزيلا استاذى الغالى فتح الله عبد العزير

[eslam201033]

غذار استاذ فتح الله انا حتى الان لم اعرف انهى الصحيحة
