السلام عليكم ورحمة الله وبركاته
طلب منى احد الاصدقاء ان اساعده فى عمل برنامج لغساله (فول اتوتوماتيك ) والحمد لله قمت بعمب الدائره وقمت بتجربتها اكثر من مرة
وهى بختصار تحتوى على مفتاح لبدء التشغيل عند الضغط عليه يبدء البرنامج فى العمل ثم يفتح صمام المياه لملء الغساله ثم تأتى اشاره من حساس مستوى المياه لكى يوقف صمام المياه ثم تخرج الدائرة اشارة الى كونتاكتور لتحريك موتور الغساله الى اليمين ثم بعد دقيقه يقف الموتور ثلاث ثوانى ثم ترسل الدائرة الى كوناكتور اخر لكى يلف الموتور شمال وتظل الدائرة تعمل يمين شمال لمدة 15 دقيقه ثم بعد ذلك يقف الموتور ويفتح صمام الطرد للمياه ثم يقوم بأرسال اشاة لكونتاكتور العصر ثم بعد ذلك يبدء الميكروكنترولر بعمل الجزء الثانى من الدوره وهو كما فى الدورة السابقه مع زياده مدة الدورة ودخول اشارة تشغيل السخان مع الموتور يمين شمال
ولكن المشكله انى مجرب الدائرة عندى فى البيت اكثر من مرة وهى تعمل جيدا ولكن بعد التوصيل مع الغساله تبدء الدائرة فى العمل ثم مع تشغيل وفصل الكونتاكتورات يقف البرنامج عن العمل ثم لابد من الضغط على مفتاح التشغيل لكى يبدء من جديد والمشكله الاخرى اشارة حساس مستوى الماء فى بعض الاوقات يكون مش باعت اشارة بأنى مستوى الميام مضبوط وبلاقى الدائرة بتحس انى فى اشارة جايه (حتى من غير وجود الحساس لو انا مسكت الطرف الى رايح لدخل اشارة الحساس فى الكارت بلاقى انى سعات الميكرو بيحس انى فى اشارة على الدخل )
والنقطه الاخيرة انى موضوع التهنيج بيحصل فى حالة تشغيل وفصل الكونتاكتورات
وان اسف على الاطاله

اعلانات

karabd
:: مهندس متواجد ::
تاريخ التسجيل: Aug 2006
الدولة: المغرب
المشاركات: 83
نشاط [ karabd ]
قوة السمعة:0
قديم 10-04-2011, 11:37 AM المشاركة 2
افتراضي


لوتفضلت يا أخي بوضع رسم الدارة الإلكترونية حتي يمكن مساعدتك .

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية #MAAM#
#MAAM#
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2008
الدولة: EGYPT
المشاركات: 567
نشاط [ #MAAM# ]
قوة السمعة:92
قديم 10-04-2011, 12:04 PM المشاركة 3
افتراضي


لوتفضلت يا أخي بوضع رسم الدارة الإلكترونية حتي يمكن مساعدتك .
أنا أيضا مع هذا الرأي حتى نستطيع أن نساعدك


الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:395
قديم 10-04-2011, 12:58 PM المشاركة 4
افتراضي


انا ايضا اطالبك برفع مخطط الدائرة .
و اعتقد ان المشكلة تتلخص في امرين :
الاول - هل اوصلت مقاومة 10k بين المصدر و النقطة MCLR في المتحكم ؟
الثانية - هل اوصلت مكثفين قبل و بعد منظم الجهد ؟

هاذين الامرين لا يمكن تجاوزهما باي حال .


elctroman
:: مهندس ::
تاريخ التسجيل: May 2009
المشاركات: 18
نشاط [ elctroman ]
قوة السمعة:0
قديم 10-04-2011, 01:32 PM المشاركة 5

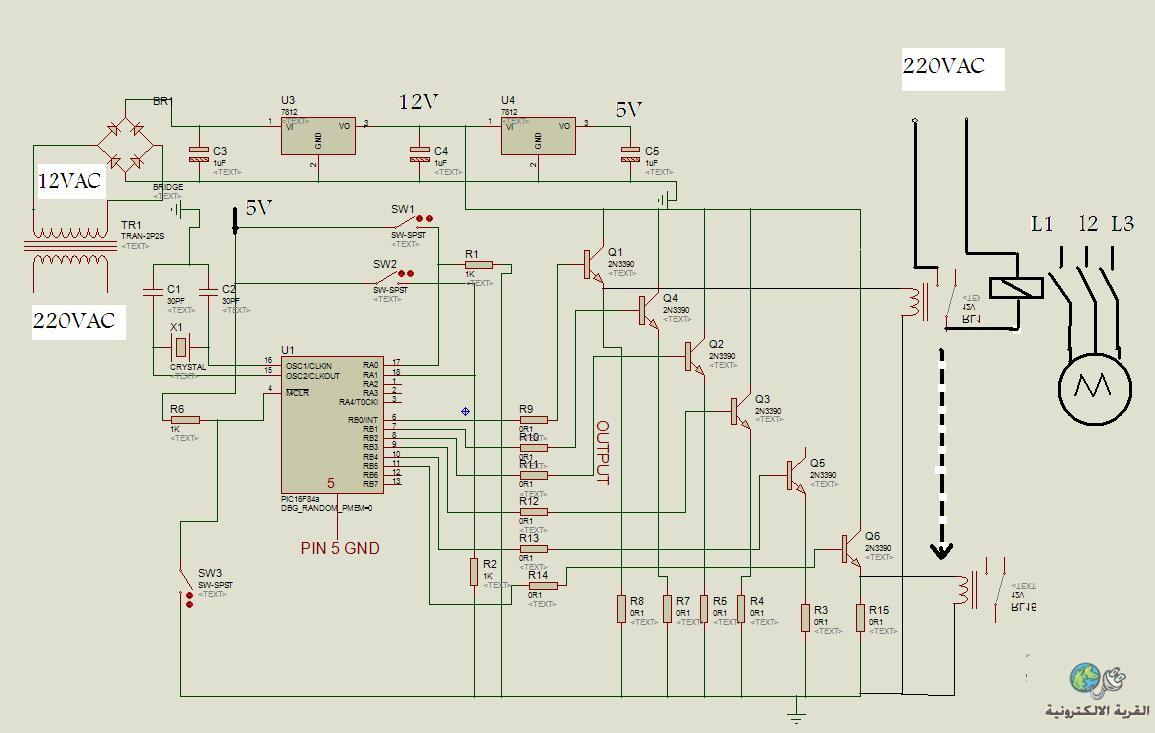

افتراضي




الصورة الرمزية #MAAM#
#MAAM#
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2008
الدولة: EGYPT
المشاركات: 567
نشاط [ #MAAM# ]
قوة السمعة:92
قديم 10-04-2011, 02:11 PM المشاركة 6
افتراضي


جرب يا أخي تستعمل buffer بين الميكروكنترولر والترانزستور مثل 7424 وإن شاء الله تشتغل معاك والداتا شيت بتاعته من هنا


elctroman
:: مهندس ::
تاريخ التسجيل: May 2009
المشاركات: 18
نشاط [ elctroman ]
قوة السمعة:0
قديم 10-04-2011, 02:27 PM المشاركة 7
yel


انا جربت الدايرة من غير ما اوصل الكونتاكتورات وبتشتغل كويس جدا
المشكله انى لما بوصل الكونتاككتورات على الريلايهات بتحصل المشكله دى وهى انى الميكروكنترولر بعد شويه والدائرة شغاله طبيعى بيقف عن العمل ويرجع الى حاله بداية التشغيل
والمشكله الثانيه انى لما بلمس طرف الدخل الخاص بحساس
المياه اللى متوصل على RA1 بيحصل انى الميكروكنترولر بيحس انى فى اشارة على الطرف ده ولما بوصله بالحساس الخاص بالمياه بتحصل نفس المشكله انى الحساس مش بيبقى باعت اشارة لكن الميكروكنترولر بيحس ساعات انى الاشارة جايه


karabd
:: مهندس متواجد ::
تاريخ التسجيل: Aug 2006
الدولة: المغرب
المشاركات: 83
نشاط [ karabd ]
قوة السمعة:0
قديم 10-04-2011, 02:54 PM المشاركة 8
افتراضي


أخي ، الدارة لم تعمل بشكل جيد ربما لوجود تشويش على المتحكم بسبب غياب بعض المكتفات ولتفادي ذلك أضف مكتف قطبي 470UF-25V وآخر من نوع السيراميك سعته100NF على طرفي التغدية للمتحكم و هي ضرورية جدا .
