أريد عمل جهاز قياس مماثل للأفوميتر الرقمي بالضبط ولكن أريد توسيع مدي قياس المكثفات ليشمل قيم أكبر و أجعله يقيس الملفات و التردد أيضا

أحتاج مساعدتكم بالمخططات و الصور التوضيحيه

[M.Tolba]

أين عباقرة القرية ؟

[ماجد عباس محمد]

أخى
لا توجد مكثفات و ملفات ذات دقة عالية لذا أسهل طريقة هى استخدم قنطرة هويتستون و مهتز مع مقاومة متغيرة عليها تدريج تقيس به أى قيمة على عدة أوضاع
أما التردد فيقاس بعداد رقمى مثل 7490 أو 74160 وليس آفو لذا فهو جهاز مختلف

[M.Tolba]

شكرا اخي ماجد
و أرجو من حضرتك وضع مخطط ليسهل فهم كلام حضرتك

[ماجد عباس محمد]

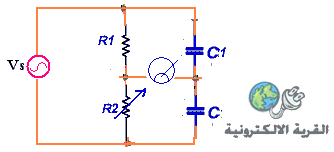

هذه هى القنطرة و بتوصيل مصدر جهد متردد Vs و مقياس من أى نوع يقيس تردد هذا المصدر كما بالرسم


تضع المكثف C1 مثلا معلوم القيمة و C2 المطلوب قياسه فبتغيير المقاومة المتغيرة حتى يقيس المقياس صفر تكون R1:R2 مساوية للنسبة C2:C1 لاحظ الأرقام معكوسة

باستبدال المكثفات بالملفات تكون R1:R2 مساوية للنسبة L1:L2 وهنا الأرقام غير معكوسة

[M.Tolba]

شكرا أخي ماجد
جزاك الله خير
