دائرة انذار عند اللمس

محمود المليجى · 13-04-2011, 04:02 PM

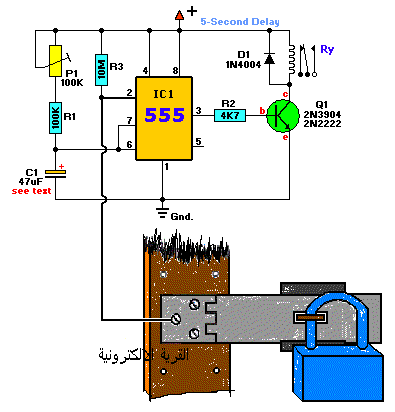

ارجو من اعضاء المنتدا الكرام دىدائرة الكترونية بسيطة تعطي صوت إنذار عند لمس الباب وهي تستخدم لحماية المنازل

http://upload.qariya.info/images/qariya-5956ec42c4.gif
مش عارف البطارية دى قدرتها كام وبالنسبة للريلاى مش عارف قدرتة كام واسال البائع اقولة الريلية دة قدرتة كام تانى حاجة بالنسبة للمقاومة 100كيلوا اقولة مقاومة 100 كيلوا بس وشكرا

محمود المليجى · 13-04-2011, 04:04 PM

بالنسبة لدائرة الانذار الدائرة عند اللمس هتصدر صوت من ic وشكرا

ماجد عباس محمد · 13-04-2011, 05:12 PM

البطارية مثل الريلاى حتى يمكن له أن يعمل
لو وجدت ريلاى 12 فولت استخدم بطارية 12 فولت ولو وجدت 6 فولت استخدم 6 فولت و هكذا
المقاومة نعم تقول له مقاومة 100ك

محمود المليجى · 13-04-2011, 05:22 PM

ينفع ياباش مهندس ماجد استخدم مثلا حجارة قدرتها 9 فولت بدل البطارية لكبر حجمها ثانيا الريلية الا انا اقول لة اقولة مثلا زى ما حضرتك زكرت ريلية 9 فولت بس ولا اقول لة ريلية 9 فولت 2 طرف زى الا فى الدائرة وشكرا ياباش مهند س ماجد

محمود المليجى · 13-04-2011, 05:23 PM

انا قصدى ياباش مهندس ماجد المقاومة مكتوبة p100kدى اقولة مقاومة 100 كيلوا لها 3 اطراف وشكرا

ماجد عباس محمد · 13-04-2011, 05:41 PM

تقول مقاومة متغيرة أو بوط 100ك

محمود المليجى · 13-04-2011, 05:55 PM

ياباشا مهندس ماجد بالنسبة للبطارية ينفع اشغل كذا حجارة لتعطى الا الدخل الا انا عاوزة مثلا 9 فولت او 12 فولت وبالنسبة للدائرة ic هو الا بيصدر الصوت الانذاروشكرا

ماجد عباس محمد · 13-04-2011, 06:20 PM

أى مصدر كهرباء ممكن استخدامه ممكن أدابتور أو أى مصدر مستمر يعطى الفولت المطلوب
الدائرة تشغل الريلاى و الريلاى يعمل كمفتاح لتشغيل أى شيء، سارينة أو لمبه أو ما تريد
الدائرة ليس بها صوت
