[tata2]

السلام عليكم انا استخدمت الدايرة دي


عشان اعمل سنسور رقمي لدرجة الحرارة
واستخدمت الكود ده

sbit LCd_RS at rb0_bit;
sbit lcd_en at rb1_bit;
sbit lcd_d4 at rb2_bit;
sbit lcd_d5 at rb3_bit;
sbit lcd_d6 at rb4_bit;
sbit lcd_d7 at rb5_bit;

sbit lcd_RS_direction at trisb0_bit;
sbit lcd_en_direction at trisb1_bit;
sbit lcd_d4_direction at trisb2_bit;
sbit lcd_d5_direction at trisb3_bit;
sbit lcd_d6_direction at trisb4_bit;
sbit lcd_d7_direction at trisb5_bit;

void main() {
long temp;
char text[17];
trisa=0xff;

adcon1=0x0e;
lcd_init();
lcd_cmd(_lcd_cursor_off);
while(1)
{
temp=ADC_Read(0);
temp=(temp*5000)>>10;
temp=temp/10;
longtostr(temp,text);
lcd_out(1,1,"Temp Moha =");
lcd_out(2,1,text);

lcd_chr_cp('C');
delay_ms(500);
lcd_cmd(_lcd_clear);

}

}

ما هو التعديل المطلوب لاستخدام البيك
16f628a

[F.Abdelaziz]

أخى الكريم

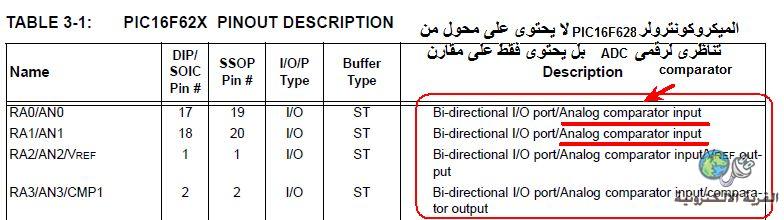

الميكروكونترولر PIC16F628 لا يحتوى على محول من تناظرى لرقمى كما هو مبين بجزء من DATA SHEET





مع تمنياتى بدوام التوفيق

[tata2]

شكرا للرد اخي فتح الله
طيب ايه البيك اللي ينفع غير 877a
والتعديل اللمطلوب في الكود ان امكن

[حيدر علاج حسن]

السلام عليكم ..
ما رايك بهذا المتحكم PIC16F1933
و اعتقد لن تحتاج الى تغيير الكود .

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة tata2 شكرا للرد اخي فتح الله طيب ايه البيك اللي ينفع غير 877a والتعديل اللمطلوب في الكود ان امكن

اخى الكريم

شكرا جزيل لك

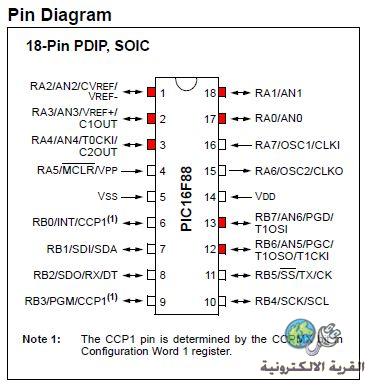

مثال للميكروكونترولر PIC الذى يحتوى على ADC هو PIC16F88





اما التعديل فأن شاء الله بعد المراجعة والاعداد .

مع تمنياتى بدوام التوفيق

[tata2]

شكرا لكم اخوتي الكرام
