منظومة الاستقبال من الأقمار الصناعية

[osama matar]

بسم الله الرحمن الرحيم

سأحاول في موضوعي بهذا القسم عرض ما أمكنني عن منظومة الاستقبال من الأقمار الصناعية وصيانتها

منظومة الاستقبال من الأقمار الصناعية وصيانتها
THE SYSTEM OF SATELLITE RECEIVER

وأبدء من حيث انتهيت في تماريني المسلسلة


ومن بداية الموضوع هنا

وتتكون منظومة الاستقبال بشكل أساسي من
1- الطبق DISH
2- وحدة LNB
3- جهاز الرسيفر SATELLITE RECEIVER
4- الوصلات
5- الصيانة

أولاً : الطبق THE DISH وهو عبارة عن سطح عكس و توجيهللإشارة المستقبلة من الأقمار الصناعية ليتم تركيزها في البؤرة حيث يوجد ديابولوحدة LNB .
ويعتمد كسب الطبق على: الحجم , الانسياب , نفاذية مادة صنعهوالتوجيه

الأشكال التي يوجد بهاالطبق:
1- القطاع المكافئ التام PRIME FOCUS

وهو من أفضل الأنواع وأرخصها نظراً لسهولة تصميمه وكسبه العالي ويستخدم في المناطق معتدلة الحرارة

2- الطبق البيضاوي OFF SET

وهو من الأنواع الجيدة الاستخدام في المناطق الحارة وعلى الأسطح الساخنة حيث أنه قليل التأثر بالإشعاعات الأرضية التي تؤثر سلباً على الإشارات المستقبلة

3- الطبق العاكس CASSERGRAIN :

وهو جيد للتخلص من الإشعاعات الشمسية ويستخدم غالباً فيالإرسال
وهنالك أنواع أخرى نذكر منها . الطبق البوقيوالذي يستخدم لقنص قمر يتعرض للتشويش أومحطة معينة من قمر ما وكذلك هنالكالطبقالمسطحوهو ما زال في طور التطوير حيث ثمنه باهظ وهنالك الطبق ذوالقطاع المكافئ الناقصويستخدم لشبكاتالميكرو ويفMICROWAVE .

يوجه الجزء المقعر من الطبق مباشرة باتجاه القمرالصناعي.

المدارات المستخدمة لخدمة البث من الأقمار الصناعية:

معروفمنها ثلاث مدارات تستخدم للأغراض المدنية والتجارية وهي

المدارالاستوائي.

المدار البيضاوي.

المدار القطبي

المدارالاستوائي:
ويسمى مدار كلارك CLARK ORBIT نسبة لأحد المفكرين وهو بعرض المحورالقطبي (شبه متعامد معه ) ويدور بشكل متزامن مع الأرض ولكي يبدو ثابتاً بالنسبةلنقطة ثابتة على سطح الأرض فإنه يدور بسرعة 3073Km في الساعة حيث أن سرعة دورانالأرض بالنسبة للشمس هي لفة كل 24 ساعة أما بالنسبة للنجوم فهي 23 ساعة و 56 دقيقةو 4.1 ثانية ويبعد القمر الصناعي عن الأرض مسافة تقدر ب35.765Km حيث يعتمد البعدعلى طبيعة الأرض.
المدار البيضاوي:
وهو يميل بزاوية مناسبة مع المحور القطبي. وتتميز الأقمار العاملة بهذا المدار بالحاجة إلى طاقة أقل للإطلاق وهو ليس ثابتالمسافة عن سطح الأرض حيث يبعد في أقصى مسافة نحو 35600Km وفي أدنى مسافة عن سطحالأرض 3960Km ويدور حول الأرض كل 12 ساعة تقريباً حيث يستمر ثابتاً لنقطة ثابتة علىسطح الأرض حوالي 8 ساعات فقط لذلك فنحن بحاجة إلى ثلاثة أقمار لتغطية نقطة واحدةلمدة 24 ساعة ولا يبدو هذا الأمر مستحيلاً حيث يمكن اللجوء إليه عند ازدحام مداركلارك
المدار القطبي:
أو المدارات القطبية وهي منخفضة الارتفاع حيث يبلغارتفاعها نحو 850Km عن سطح الأرض ويدور القمر بها حول الأرض كل 100 دقيقة مرة. وتسير هذه الأقمار بين القطب الشمالي والجنوبي في شكل متوالية من الشرائح لتمسحالسطح الخارجي للأرض من أجل الإبحار والتنبؤ بالأحوال الجوية حول العالم.
زاوية الارتفاع وزاوية الإنحراف (السمت):

زاوية الارتفاع وزاوية الإنحراف (السمت):

زاوية الارتفاع هي الزاوية التي تكون محصورة بين مستوى الأفقي والخط الواصل من القمر إلى نفس النقطة .

أما زاوية الإنحراف فهي الزاوية التي تشير إليها البوصلة بالنسبة للقطب الشمالي. ويلاحظ هنا أن هنالك فرق بين الشمال المغناطيسي (القطبي) والشمال الجغرافي ويتغير هذا الفرق حسب الموقع الجغرافي.

لضمان استقبال جيد من القمر الصناعي تؤخذ المشكلات التالية بعين الاعتبار

أولاً : مشاكل معيقات الاستقبال.

1- مقدار اتزان القمر الصناعي نفسه فإذا زادت نسبة الانحراف عن 0.4 درجة سوف يكون من الصعب مشاهدة القمر بشكل مستمر 24 ساعة.

2- الإشعاعات الأرضية الناتجة عن المباني في طريق الاستقبال والتي تقل ليلاً.

3- اقتراب منطقة الاستقبال من محطة طيران.

4- أن يكون الطبق في مستوى هوائيات إرسال لمحطات أرضية تعمل في مجال الميكرو ويف.

ثانياُ: مشاكل التركيب

1- تركيز وحدة LNB في بؤرة الطبق

2- تكون وحدة LNB في مستوى أفقي مع القمر الصناعي وليس مع الأفق الأرضي.
3- التوجيه يكون مباشرة نحو القمر الصناعي مع عدم وجود عوائق في الطريق كالجبال والمباني والأشجار الكثيفة.
4- تجنب تركيب الطبق بجانب أسطح معدنية.
5- اختيار نوعية طبق تتناسب مع أجواء المنطقة …المكافئ….البيضاوي ….الخ.
6- استخدام أسلاك (كوابل ) توصيل قياسية. مع تجنب أية وصلات غير ضرورية.
7- عمل الوصلات بشكل سليم.

مواقع الأقمار:

تركب الأقمار المستخدمة للأغراض التجارية على خط ORBIT الذي يبعد نحو 36.000Km عن سطح الأرض وهذا المدار موجود مباشرة فوق خط الاستواء الذي يقسم الكرة الأرضية إلى جزأين شمالي وجنوبي ويمر بجنوب الصومال وكينيا وزئير والجابون من قارة أفريقيا. ويتعامد معه خط جرينتش الذي يمر من وسط مدينة جرينتش ويبعد بمقدار 0.05 درجة عن لندن ويقسم الكرة الأرضية إلى جزأين شرقي وغربي حيث يمر بفرنسا وأسبانيا في قارة أرويا والجزائر ومالي وغانا من قارة أفريقيا ونقطة التقابل في المحيط الأطلسي جنوب غانا وغرب الجابون.وهي نقطة الصفر

يحدد موقع القمر الصناعي حسب بعده عن خط جرينتش إما شرقاً أو غرباً حيث أن خط جرينتش مقسم ل 360 درجة.

تركيب الطبق:

الخطوة الأولى لتركيب طبق الاستقبال هي تحديد موقع القمر الصناعي المنوي استقباله. ففي القدس نقع على خط الطول 35.217 درجة شرقاً وخط العرض 31.783 درجة شمالاً والقمر عربسات 3 يقع في الموقع المداري 26 درجة شرقاً فتكون زاوية الارتفاع ELEVATION للقمر هي 51.669 درجة في حين أن زاوية الانحراف AZIMUTH تبلغ 197.123 درجة. أما بالنسبة للقمر نايلسات فإن زاوية الارتفاع هي 31.63 درجة وزاوية الميل هي 235.864 درجة.

الاتجاه العياري لأعلى حد يمكن أن يصل إليه الطبق عند التوجيه هو الموجود على النقطة 35.217 درجة شرقاً (قطاع غزة) حيث تكون زاوية الانحراف على البوصلة 180 درجة. أما القمر نايلسات (NILESAT 101 / 102) الذي يقع في الموقع المداري 7 درجات غرباً فهو أدنى مستوى يمكن العمل عنده مع الأخذ بعين الاعتبار أن هنالك مجال كبير للأقمار بعد هذا الرقم ولكنها لا تهمنا في حين يتوسط القمر هوتبيرد (HOT BIRD 1>>>6) المسافة بينهما تقريباً على درجة 13 شرقاً.
ولكي نركب الطبق الثابت ما علينا سوى تركيب القاعدة على الأرض بشكل عمودي ويمكن استخدام ميزان الماء الذي يستخدمه عمال البناء وتركيب القاعدة على الأرض يمكن بإضافة الإسمنت عليها في موقعها أو عمل قاعدة خرسانية ثم ثقبها بالدرل (المقدح) .
حيث أفضل طريقة لتثبيت القاعدة هو أن تكون الثقوب في القاعدة أكبر ب 2ملم من الريشة و برغي الفجلة. فإذا كانت فتحة الثقب 12ملم فيمكن استخدام ريشة و برغي فجلة 10ملم وخطوات العمل حسب الرسم.

ولكي لا نصادف أن هنالك قضيب من الحديد في الطريق ونستبدل الريشة الخرسانية بريشة حديد. فإنه من الأفضل عمل قاعدة خرسانية بسمك 10 سم على السطح قبل يوم من تركيب الطبق فهذا أفضل للسطح ولسرعة الثقب ويعطي انطباع جيد لدى الآخرين.

ثم نركب الطبق على القاعدة. إذا كان الطبق كبيراً أو المنطقة معرضة لرياح شديدة فيمكن إضافة بعض الخرسانة فوق القاعدة ثم نقوم بالتالي:

1- نضبط تردد وقطبية المحطة المراد استقبال قمرها ونحصل على ذلك من دليل مستقل أو يكون في نفس الرسيفر ويفضل استخدام رسيفر تماثلي ANALOG للمبتدئين في التركيب والمحترفين يمكنهم استخدام التماثلي أيضاً في البداية لسرعة الإنجاز.

2- نركز وحدة LNB في مكانها ونوصل كابل بين وحدة LNB وجهاز الرسيفر ونوصل على جهاز تلفزيون. وإذا وجد جهاز فحص للإشارة فيمكن استخدامه بدل الرسيفر والتلفزيون ويمكن كذلك استخدام جهاز محلل الطيف.

3- يوجه وجه الطبق باتجاه الجنوب حيث اتجاه الأقمار الصناعية. ثم تضبط زاوية الارتفاع والميل حسب الجدول وإذا لم يكن متوفراً أجهزة قياس فأكمل التالي

4- تجعل وحدة LNB بمستوى الأفقي غرب شرق عن طريق حركتها باليد وبدون شد. وكذلك بمستوى الأفقي شمال جنوب عن طريق فك صامولة الارتفاع إلى أقصى حد.

5- يحرك الطبق من محور ارتكازه على القاعدة باتجاه الغرب مثلاً. و أنت تشاهد التلفزيون حرك الطبق باتجاه الشرق ولاحظ وجود إشارة. وعند الوصول إلى أقصى ما يمكن شد البرغي لتجعل الطبق يرتفع قليلاً ثم عود للغرب وهكذا. هذه العملية تستغرق نحو خمسة دقائق فقط لمسح كل الأقمار.

ملاحظة: يمكن استخدام تردد يوجد عليه أكثر من قناة في عدة أقمار لأن ذلك يسهل من العملية.

بعد الحصول على القمر المطلوب يتم حرف وحدة LNB على الأفقي ليتناسب مع ميل القمر بالنسبة للأفقي


تركيب الطبق المتحرك
يتبع إن شاء الله

[osama matar]

تركيب الطبق المتحرك
عندما نريد التغيير من قمر صناعي إلى آخر فهنالك طريقتان إما بتحريك الطبق أو بتركيب أكثر من وحدة LNB عليه.
فإذا أردنا تركيب LNB واحد وقررنا تحريك الطبق حيث في هذه الحالة يمكن مشاهدة جميع الأقمار العاملة في محيط المستقبل نتبع التالي:
تركب وحدة LNB في البؤرة وفي مستوى الأفق تماماً عندما يكون جسم الطبق عمودياً تماماً على الظهر المتحرك الذي يمسك بالطبق ويكون الطبق باتجاه منتصف المدار حيث منتصف المدار يكون على خط الطول أي (35.217 في القدس ) وأقرب قمر هو 36 شرقاً حيث القمر EUTELSAT SESAT/W4 وعلى زاوية انحراف 180 درجة تقريباً وقنوات هذا القمر موجهه لوسط أروبا ولا نعتمد عليه تماماً ويعتمد بدلاً منه القمر عربسات 26 درجة شرقاً وبهذا علينا الانحراف قليلاً للغرب حتى يمكن مشاهدة قنوات عربسات.

بعد أن نكون قد شاهدنا القمر عربسات نتجه للغرب لكي نبحث عن القمر (HOT BIRD 1>>>6) وبعد ضبطه نعود للقمر عربسات ARABSAT نضبط ثم نعود للHOT BIRD ونواصل حتى النايلسات إذا تمكنا من مشاهدة هذه الأقمار الثلاثة بتحريك ذراع الحركة فقط يمكننا مشاهدة باقي الأقمار ولكن من الأفضل التأكد من مشاهدة قمر يقع شرق القاعدة مثل تركسات (TURK SAT 1C/EURASIA SAT1 )42 درجة شرقاً.
بعد ذلك يركب محرك التوجيه MOTOR CONTROLLER وتشد الصواميل وتلاحظ تعليمات المنتج بالنسبة للطبق والظهر المتحرك والقاعدة وكذلك محرك التوجيه الذي يوجد به عادة ثقب لتسريب الرطوبة.

ثانيا: وحدات LNB وتسمى لواقط (محول قالب منخفض الضوضاء) :
وكانت تتكون قديما من جزيئين الأول لتكبير الإشارة المستقبلة والثانية لتخفيض ترددها ثم دمجتا معا ليصبح الاسم LNB LOW NOISE BLOCK وهي لتكبير كسب الاشاره المستقبلة مع تخفيض الضجيج وتحويل تردد الإشارة إلى تردد منخفض (منخفض بالنسبة لترددات الستلايت) ما بين 950MHz حتى 2150MHz ومستوى الإشارة التى يمكن استقبالها من القمر الصناعي تكون في حدود 10bw .
وتعمل وحدات LNB المستخدمة على مجالين للترددات مجال C/BAND &KU/BAND
أولا وحدة LNB في مجال التردد C/BAND :

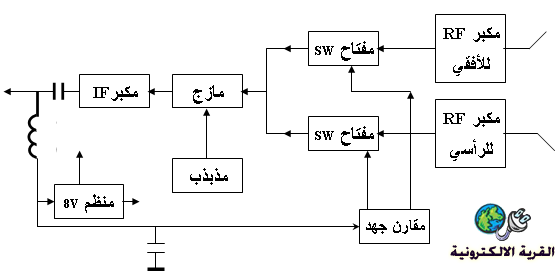

وهي تنقسم إلى نوعين قطبي ولا قطبي .
1_ القطبي :

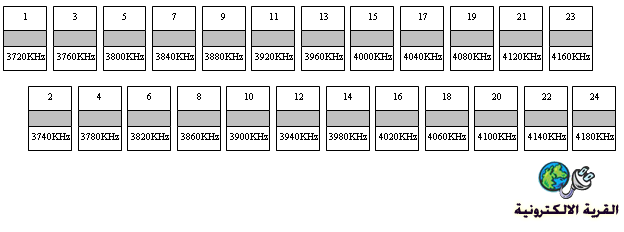

وهو يستجيب لترددات من 3.6GHz وحتى 4.2GHz وتوزع عليه القنوات باستقطابين أفقي و رأسي وذلك لزيادة عرض الحزمة حيث انه بعد أن انتشر استخدام الأقمار الصناعية وثبت فاعليتها زاد الطلب عليها و نظرأ للتكلفة العالية في إرسال القمر والتي تقدر بنحو 160.M$ وكذلك محدودية مجال التردد المستخدم فقد وجد أن ترسل الإشارات باستقطاب رأسي وأخرى باستقطاب أفقي وذلك عن طريق التحكم في وضعيه الديابول في حاله الإرسال فإما أن يكون راسيا أو أفقيا مع ترك مسافة فاصله بين كل قناة والأخرى.
إذا جعلنا في LNB الاستقبال شكل الديابول رأسي استقبل القنوات الرأسية دون تأثر واضح بالقنوات الأفقية والعكس صحيح .

كان يتم التحكم بالاستقطاب القنوات سابقا بواسطة محرك خدمه اسمه كوراتور COROTOR ولكن الأنواع الحديثة وضعت دائرتي تكبير RF واحدة خاصة بالأفقي والأخرى بالرأسي مع وضع حاجز من التفلون TEFLON SLAB) ) بينهما في بوق التغذية فإذا غذيت وحدة LNB
وضع حاجز من التفلون TEFLON SLAB) ) بينهما في بوق التغذية فإذا غذيت وحدة LNB بجهد 18V عمل مكبر الاستقطاب الأفقي وإذا غذيت بجهد 14V عمل مكبر الاستقطاب الرأسي .
إذا علم أن تردد المذبذب المحلي (LOCAL OSCILLATOR) 5.15GHz فيكون التردد الأدنى للخرج 0.95GHz والأعلى 1.55GHz وهو ضمن حدود تردد دخل IF للناخب (TUNER) في جهاز الرسيفر الذي يبدأ 950MHz حتى 2150MGHz وذلك عندما نختار تردد الفرق دائما. ويقوم LNB بتكبير الإشارة ثم تخفيض ترددها.

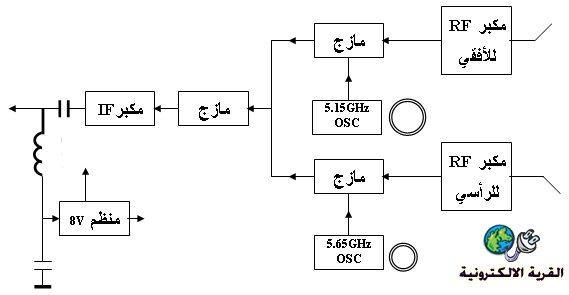

_اللاقطبي (مزدوج القطبية ) :
وهو لا قطبي بالنسبة للتحكم الخارجي حيث لا يتأثر بالجهد سواء كان 14V أو 18V فكلا الجهدين يحول عن طريق دائرة تنظيم داخليه إلى 8V أو 9V حسب التصميم أما من الداخل فهو يحتوي على ديابولين متعامدين أحدهما لاستقبال قنوات ذات استقطاب رأسي والآخر لاستقبال قنوات ذات استقطاب أفقي ولكل ديابول مكبرات الاستقبال الخاصة.
قد استفيد من توسيع عرض حزمة الاستجابة في مستقبلات الأقمار الصناعية في إنتاج هذه الوحدة حيث أنها تحتوى على مذبذبين محليين مختلفي التردد أحدهما للرأسي والآخر للأفقي ففي الوقت الذي يحتل LNB القطبي المدى الترددي 0.95GHz وحتى 1.55GHz من حزمة استجابة ناخب الرسيفر IF فان اللاقطبي يكمل هذا العرض حتى 2150MGHz بحيث ان القنوات الرأسية تدخل على مازج المذبذب الأقل 5.15GHz فتشغل الحيز حتى 1.55GHz والأفقي يدخل على مازج المذبذب الأعلى 5.65GHz فيشغل الحيز الباقي حتى 2.150GHz .

نلاحظ انه في كلا نوعي اللواقط القطبي والمزدوج القطبية يكون تردد المذبذب المحلى أعلى من تردد القناة المستقبلة.
وحيث أن النوع المزدوج القطبية صمم لتغذيه أكثر من مستقبل فانه يحتوى على دوائر تكبير I F أكثر من نوع القطبي ويسمى اللاقطبي شعبيا برأس مركزيه.
ويكون حجم لواقط C/BAND LNB اكبر من حجم لواقط KU/BAND LNB بسبب أن الطول الموجي للC/BAND اكر منه بال KU/BAND .
ومدى ترددات C/BAND أكثر عرضه للتداخلات مع الشبكات المايكرو ويف الأرضية والوصلات الصاعدة والهابطة .
ثانيا: لواقط KU/BAND LNBs
ويوجد من هذه اللواقط أنواع كثيرة تبدأ مذبذباتها المحلية من 9GHz وحتى 11GHz ومنها الرأسي فقط ومنها الأفقي فقط ومنها ما له عرض حزمة استجابة ضيقه منخفضة او حزمة استجابة ضيقه مرتفعه أما الأكثر شيوعا والمستخدم بشكل تجاري لتلبية معظم الأغراض ويغطي معظم المدى الترددي بالحزمة فهو المسمى يونيفيرسال UNIVERSAL KU/BAND LNB
طريقة عمل KU/BAND LNB :
تدخل إشارة الترددات المنعكسة عن سطح الطبق الى الديابولين الموجودين في مقدمه الوحدة عن طريق بوق التغذية FEED HORNحيث يعمل احد هذين الديابولين على استقبال الترداد ذات الاستقطاب الرأسي وهو الموجود بالمقدمة أما الموجود خلف العاكس فهو مصمم لاستقبال الترددات ذات الاستقطاب الأفقي حيث تصميم نهاية البوق يؤدي إلى قلب وجه الإشارة 90 درجه ويكون كلا الديابولين جاهزين للعمل في نفس اللحظة حسب اختيار المستخدم .
تتواجد الإشارة على كلا المكبرين RF1 & RF2 أما من الذي ستستقبل إشارته فذلك يحدده الجهد المغذي لوحدة اللاقط LNB حيث كل جهد تشغيل يبدأ من 15V حتى 18V يؤدي الى تشغيل مدخل الإشارة الأفقي H والجهد من 15V نزولا حتى 8V يشغل مدخل الإشارة الرأسي وأي جهد دون 8V يؤدي إلى خلل في الإشارة يستحيل معه الحصول على تردد IF سليم وليس هنالك إمكانية إطلاقا لتشغيل كلا المكبرين معا .
يلاحظ أن المتكاملة IC1 وظيفتها الإحساس بجهد التغذية لتحويل العمل ما بين Q10 أو Q11 لتشغيل Q2RFAmp للأفقي أو تشغيل Q1RFAmp للرأسي على التوالي أما Q3 فهي للمزج والتكبير. وفي حال وجود مكبرين ترانزيستور بين Q1 و Q2 و Q3 فهذا يزيد من حساسية الوحدة ويقلل نسبه الضجيج . معدل الضجيج في الوحدة الموضحة هو 0.7DB وإذا أضيف مكبرين تصبح 0.6DB وهكذا.

تواصل الإشارة دخولها من Q1 أو Q2 عبر Q3 إلى Q4 وهوا أيضا مكبر إشارة وخافض للضجيج وفي حالة عدم وجوده تصبح نسبة الضجيج 0.8DB وتدخل الإشارة إلى Q5 وهذا الترانزيستور يشكل المازج MIXER .
Q9 و Q8 هما المذبذبين المحليين ويكون كلاهما جاهزا للعمل حسب اختيار المستخدم حيث IC3 تشعر بالترددات المركبة على الجهد DC المغذي لوحدة اللاقط LNB فإذا وجد تردد وهو في العادة 22KHz ويسمى TONE معتليا قم الجهد DC عندها تقوم IC3 بتشغيل المذبذب

Q9 الذي يعمل على التردد 10.6GHz أما إذا لم يكن جهد DC حاملا لتردد فيعمل المذبذب Q8 والذي يعمل على التردد 9.75GHz .
تدخل إشارة Q9 أو Q8 إلى ترانزيستور المازج Q5 ويتم اختيار الفرق بين تردد القناة المستقبلة عن طريق Q4 وتردد المذبذب المحلي الناتج ويصل إلى Q6 تردد الفرق الذي يسمى التردد المتوسط IF ويبدأ من 950MHz وحتى 2150MHz .
لا يستجيب المكبر Q6 لأية ترددات خارجة عن النطاق المذكور تردد (IF) .
تقوم Q7 بتكبير إشارة التردد المتوسط IF تمهيدا لخروجها إلى الجهاز المستقبل (الرسيفر) عن طريق الكابل المحوري المحجب الواصل بينهما .
المتكاملة IC2 هي منظم جهد عادي خرجه 5V لتشغيل جميع مراحل الوحدة .
مثال :
لدينا قناة فضائية ترددها 11.170GHz وذات استقطاب أفقي H وعلينا اختيار جهد الخرج وتحديد المذبذب العامل في وحدة LNB فعن طريق التحكم في جهاز الرسيفر يتم اختيار الجهد 18V أو H حسب برنامج الرسيفر و يختار المذبذب المحلي (LO) LOW 9.750GHz أو TOWN OFF وفي هذه الحالة يخرج من الرسيفر عن طريق مدخل LNB جهد مقداره 18V وغير محمل بأي تردد .
ويكون مسار الإشارة Q10 تشغل Q2 ومنها إلى Q3 ثم Q4 ثم Q5 ويدخل إلى Q5 أيضا إشارة المذبذب المحلي من Q8 ويخرج التردد على Q6 ومنه الى Q7 إلى الخرج ويحسب التردد هكذا 11.170 – 9.750 = 1.420GHz وهو في حدود التردد المتوسط الذي صمم جهاز الرسيفر لاستقباله .
التردد 11.700GHz يمكن استقباله باستخدام TOWN OFF فينتج التردد المتوسط 1.95GHz وهو في حدود التردد المتوسط أو TOWN ON ويكون 1.1GHZ وهو أيضا في حدود التردد المتوسط أما التردد 12.00GHz ٍفيمكن استقباله عن استخدام TOWN ON فقط .

براغي الضبط الموجودة في اللواقط
لكي نعرف أهمية عدم الضبط لهذا البرغي دعنا نلقي نظرة على مذبذب وحدات LNB.
فالشريط المطبوع على اللوحة في المصرف DRAIN يشكل وصلة الترددات منه إلى القرص الرنان RESONATER وهو أكثر ثباتا من الأنواع الأخرى من المذبذبات والقرص الرنان يشكل الوسط عازل حيث الشريطين المطبوعين على المصرف والبوابة كما لو كانا لوحي مكثف تضبط سعته بواسطة البرغي الموجود أعلى غطاء وحدة LNB مما يؤدي إلى تغيير تردد المذبذب. وتنتقل الإشارة عن طريق الشريط الموجود على البوابة GATE .
أما الملفات والمكثفات في الرسم فهي ليست إلا تشكيل آخر للوحة المطبوعة . وتركب المقاومات على السطح وكذلك الترانزستورات تركب على السطح أيضا

يلاحظ في هذه المذبذبات اعتماد قيمة التردد على حجم القرص الرنان فنجده في C/BAND LNB كبير نسبيا عن التردد 5.150GHz ويصغر عن التردد 5.65GHz ويصغر أكثر عندما نجد القرص في لواقط KU/BAND LNBs عند التردد 9.750GHz ويصغر أكثر وأكثر عند التردد 10.6GHz أما البرغي المثبت في الغطاء فهو لضبط التردد ولا يجوز العبث به إطلاقا لأنه يضبط في المصنع ليحافظ على ثبات تردد المذبذب المحلي. صممت اللواقط بشكل لا يمكن معه إجراء الصيانة لها ودراستنا لها هنا فقط لفهم خطوط التغذية التي تمر عبر الكوابل الموصلة لها ومعرفة كيفية التعامل معها

[osama matar]

الوصلات

تركيب رأس الكيبل(FEED CONNECTOR)
هذه الأمور الصغيرة ذات مردود جيد للعمل و تترك طابعاً جيداً لدى الآخرين .
ربط الكابل المحوري COAXAL CABLE مع رأس الوصلة F-CONNECTOR ثم مع الرسيفر أو وحدة LNB .

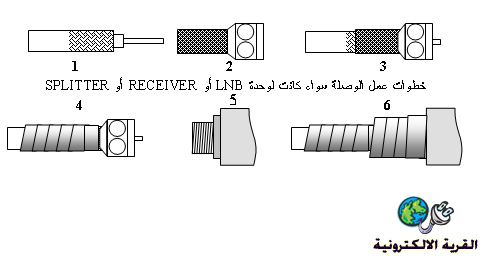

الخطوات:
1- يجب اختيار المقاس السليم بين الفيش والكابل
2- يرفع ما مقداره 1سم من العازل الخارجي لكابل التغذية انظر FEEDER CABL الرسم.
3- يطوى السلك الشعاري المحجب OUTER CONDUCTOR من منطقة القص على باقي الوصلة.
4- يترك ما مقداره 2 إلى 3 ملم من العزل الداخلي LNNER CORE INSULATION ثم يرفع باقي العازل.

5- يبرز الآن حوالي 7 إلى 8 ملم من سلك التوصيل LNNER CONDUCTOR .
6- يتم تركيب رأس الكابل وإذا شعرت بأنك قد تحتاج إلى زرادية يكون مقاس الرأس مناسب للكابل أما إذا دخل الرأس بسهولة أو أنه لا يدخل فمقاس الرأس غير مناسب للكابل .
يجب أن يخرج من تجويف الرأس للخارج نحو 2 ملم وتقص الزيادة

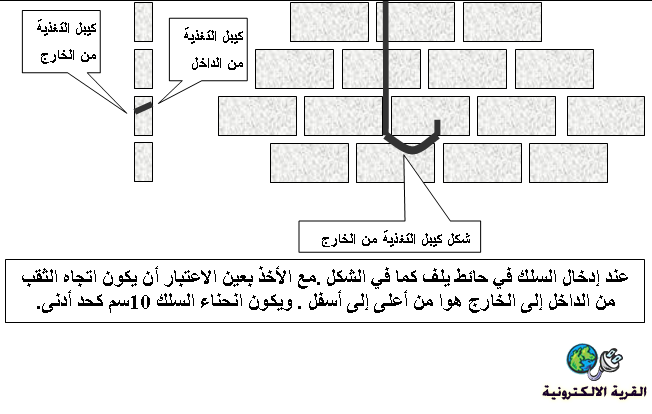

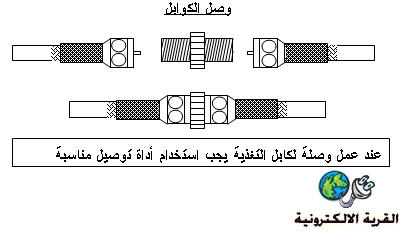

جب استخدام كابل محجب قياسي ذو ممانعة 75 دون وصلات. وإذا اضطررنا للوصلات
نستخدم فيشتي F:CONNECTOR مع مفه ولا يجوز إطلاقا وصل الأسلاك وكأنها أسلاك كهرباء .
لا يجوز للكابل أن يزيد طوله أكثر من المطلوب إطلاقا .وقد لوحظ أن طول كابل أقل من 10 متر أكثر تأثراً بالثني ويظهر ذلك في بعض الترددات دون غيرها حيث لا يجوز ثني السلك بشكل قائم نظرا لتكون الموجات القائمة STAND WAVES التي تعارض الإشارة المارة في السلك أما إذا طال السلك عن مسافة 100 متر فنحتاج إلى مكبر في الطريق.

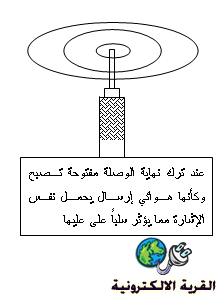

لا يجوز وضع كوابل بدون نهايات لأن ذلك سوف يشوش علي أية أجهزة موصولة مع هذا الكابل.

مقاس السلك الداخلي لمساحة المقطع بالإنش وسمك السلك الداخلي RG-6 هو 0.95mm والسمك الإجمالي له من الخارج 6.5mm .

يستخدم المحرك المسمى جالك في توجيه الطبق المتحرك
شاهد آلية العمل

ويمكن تجميع هذه الدائرة ووصلها مع جهاز الرسيفر لمعرفة وفحص جهود الخرج

خطوات العمل:
1- قم بتجميع الدائرة على لوحة فيبر ثم الحم وصلتين بطول 20 سم من السلك المحجب C0AXAIL CABLE FG6 .
2- ركب راس وصلة التغذية في نهاية الوصلة الاولى (انظر النصوص الملحقة) وركب انثى راس تغذية في الوصلة الثانية.
3- وصل مع أحد مداخل LNB في جهاز الرسيفر
4- لاحظ عند التغيير بين القنوات الخاصة بالمدخل الذي ركبت الفاحص عليه تغير إضاءة الLEDs كما يلي :
إذا أضاء الLED الأخضر فهذا يعني خروج جهد الرأسي .
إذا أضاء الLED الأصفر فهذا يعني خروج جهد الافقي.
وإذا لم يضئ أي منهم فأنت على المدخل الثاني أو أن LNB OFF
أما الأحمر فهو ممنوع من الإضاءة لأن إضاءته تعني أن جهد الخرج مرتفع جداً وقد يؤدي إلى تلف في وحدة LNB .
نظرة حول عمل الدائرة:
يدخل الجهد عن طريق وصلة التغذية الى الدائرة فإذا كان الجهد أكثر من 22V فسوف يضيء الLED الأحمر لأن هذا الجهد يمكنه العبور خلال الثنائي مثبت الجهد ZD22V مما يعطي انحيازا لقاعدة الترانزيستور TR1 عبر المقاومة الموجودة على قاعدته, فتصبح الترانزيستورة TR1 في وضع ON فيمر التيار من المجمع إلى القاعدة عبر الثنائي الضوئي الأحمر فيؤدى ذلك إلى إضاءته
وفي نفس الوقت يمر التيار عبر ZD4 16V مما يؤدي إلى إضاءة الLED D3 نظراً لتشغيل الترانزيستور TR2 أما الثنائي الضوئي D5 فلا يضيء نظراً لأن TR4 تقوم بجعل TR3 في وضع OFF لأنها تعمل قصراً على قاعدتها إذا زاد جهد الدخل عن 16V .

[osama matar]

السلام عليكم ورحمة الله وبركاته
الى الفنيين الذين لم يتطرقوا للعمل بأجهزة الرسيفر receiver ويمتلكون المهارات المعقولة لصيانة أجهزة إلكترونية أخرى وكذلك بإمكانهم التعامل مع أجهزة الحاسوب computer كالذي بين أيدينا الآن .... أقدم هذا الموضوع

" صيانة الرسيفر "
Maintenance of satellite receivers

هنا رابط المخطط الكامل لرسيفر Openbox X-800

http://www.4shared.com/photo/f64-Jk-...son_schem.html
مكونات الرسيفر الرقمي:
1- التيونر TUNER

مرحلةالتحكم في الجهود والاشارات لLNB

متكاملة تحكم جهد الخرج ل LNB


حيث تدخل له الإشارة من LNB "Low noise block down converter"عن طريق وصلة الكيبل وتكون بترددات بين 0.950GHz وحتى 2.150GHz في نظام ترددات KU-BAND وذلك طبعاً بعد أن قامت وحدة LNB بتخفيض الترددات
يخرج من التيونر اشارات تحكم مختلفة لوحدة LNB وهي:
---- جهد 13 فولت لاستقبال الاشارات الرأسية "V"
---- جهد 18 فولت لاستقبال الاشارات الافقية "H"
---- تردد 22KHz لاستقبال الترددات العالية "ضمن المدى المذكور"
يحول التيونر الاشارات المستقبلة إلى اشارات رقمية بترميز الاستقبال وعلى معالج العمليات في الرسيفر التعامل مع هذا الترميز وإلا فلن يظهر أية صورة... فأي صورة أو صوت لا يتعرف المعالج على طريقة ترميزة سيعطي بيان بأن المحطة مشفرة أو ضعيفة ولا يمكنه التعامل معها
أما لوقمنا بتغذبة الرسيفر بطريقة فك الترميز فيصبح من الممكن للمعالج التعامل مع الاشارة المستقبلة وفك ترميزها

ولكون الاستقبال الرقمي يعتمد على ضغط أكثر من قناة على نفس التردد فإنه يلزم تغيير تعريف معلومات الصوت Audio PID والصورة Video PID لكل قناة

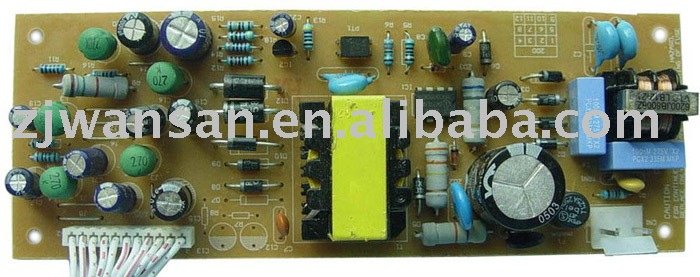

2- - وحدة التغذيةpower supply

حيث تقوم هذه الوحدة بتقويم وتنعيم جهد
العموم من 110 فولت وحتى 240 فولت AC أو حسب التصميم وتقوم بتقطيع ذلك الجهد في دائرة الاسوتش مود switching-mode power supply, SMPS والتي تهيء الجهود المناسبة لعمل جهاز الرسيفر ومن هذه الجهود:
--- جهد 3.3V لتغذية وحدة المعالجة المركزية CPU Central Processing Unit
--- جهد 5V لتغذية التيونر ودوائر التحكم في وصلات دخل وخرج الرسيفر واللوحة الأمامية "الواجهة" الإضافة إلى إمكانية استخراج جهود أقل من ذلك لأي مرحلة حسب حاجات التصميم
--- جهد 12V وهو لتغذية مراحل الصوت والصورة بالإضافة إلى إمكانية استخراج جهود أقل من ذلك لأي مرحلة حسب حاجات التصميم
--- جهد 22V وهو لتغذية خرج تغذية LNB حيث يتم تحويله للجهدين 13V و 18V للرأسي والأفقي على التتابع
--- جهد 30V وهو لتغذية الكونفيرتر RF converter الخاص بتحميل اشارة الصوت والصورة على موجة حاملة للقنوات من 21 وحتى 68 لمخرج RF


3- وحدة المعالجة المركزية CPU

وهي بمثابة العقل المدبر الذي يتحكم في جميع عمليات الرسيفر وهي مشابهة في عملها تماماً الموجودة في جهاز الحاسوب حيث أنها تحتاج لبرنامج دفعي يسمى بوت BOOT لكي يقوم بتعريفها على المكونات الصلبة الملحقة بها حيث تسحب هذا البرنامج الصغير من الفلاش ميموري


4- الفلاش ميموريFlash Memory
M29W160ET
M29W160EB
16 Mbit (2Mb x8 or 1Mb x16, Boot Block)
3V Supply Flash Memory

وهي IC صغيرة أو كبيرة حسب حجم مكونات الرسيفر وامكانياته وبرامجه وتحتوي على البرنامج الدفعي بوت وكذلك على البرنامج التشغيلي الذي يعرف CPU كيف يقوم بفك شيفرة القنوات العادية ومن خلاله القوائم التي نراها ونتحكم من خلالها بعمليات الجهاز من ناحية البحث أو الحفظ أو التعديل وتسمح لنا الفلاش بتسجيل المعلومات وحفظها حتى بعد انقطاع التيار الكهربي لأكثر من 100 ألف مرة
وهي إلى حد ما تشبه فلاش الحاسوب الموجود في اللوحة الأم


بعض الفلاشات الصغيرة

5- الذاكرة العشوائية أس دي رام SDRAM
Synchronous DRAM Memory 64Mbit (4Mx16bit)
HY57V641620E

لما كانت الفلاش ميموري تشكل الذاكرة الدائمة للجهاز فإن بها عيبين
الأول هو البطئ في الحفظ والاستعادة
والثاني محدودية عدد مرات الاستخدام
لذا وجدت الSDRAM

وهي مشابهة تماماً في عملها لتالك الموجودة في جهاز الحاسوب حيث رامة الحاسوب الكلية تحتوي على مجموعة كبيرة من الرامات ويلزم أن يدمج معها فلاشة لحفظ ترتيب نقل المعلومات بين الرامات

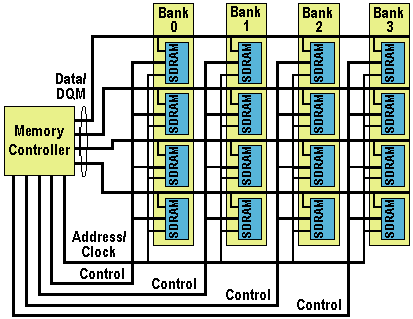

هنا مخطط لرامة الكمبيوتر "الحاسوب"

حيث يوضع بها برنامج التشغيل والذي نسميه سوفتوير ونتحكم بجميع عمليات الرسيفر وتبقى الفلشة في حالة سكون ويكون الإعتماد على الرامة

حتى يتم حفظ أو تغيير في القنوات أو إطفاء الجهاز وإعادة تشغيله

[م/محمود حمدى]

[IMG]http://img101.***********/2011/04/17/984305801.jpg[/IMG]
السلام عليكم ورحمة الله وبركاته
كعادة مواضيعك

فوق الممتاز

[IMG]http://img105.***********/2011/04/17/726141843.gif[/IMG]

سلمت يداك وسلمت لنا استاذنا الحبيب


[IMG]http://img104.***********/2011/04/17/315074617.gif[/IMG]

[osama matar]

آلية عمل الرسيفر

عند الحديث عن جهاز الرسيفر فكأننا نتحدث عن كمبيوتر صغير يعمل بنفس الآلية فعندما نصل الجهاز "رسيفر" بالجهد الكهربي فإن أول ما يعمل به وحدة التغذية والتي تمد دوائر الجهاز بالجهود اللازمة لتشغيلها ويقوم المعالج CPU والذي يحمل الرقم STi5518BQC والذي سبق وأن عمل عن طريق كرستالة 27MHz وهي في جهازنا متصلة مع IC العاكس 74NC04 لتقوية إشارتها

يقوم هذا ال CPU بإعطاء إشارة وصول الجهد الكهربي لتظهرها لنا اللوحة الأمامية ومن ثم يبحث من خلال اتصاله مع الفلاش ميموري على البرنامج الدفعي BOOT والذي سوف يعلمه أي CPU بالمكونات المادية الموصولة معه مثل التيونر وال RF وكل ما يمكن من متعلقات أخرى ككرت القنوات المشفرة وغير ذلك

لاحظ أنك عندما تعمل فورمات للهارد ديسك فإن جهاز الكمبيتر وعلى الرغم من وجود جميع المكونات المادية بداخلة لا يتعرف على هذه المكونات

السوفت وير software

وهو البرنامج التشغيلي للرسفر مشابه لبرنامج الويندوز في الكمبيوتر

لا بد وأن حدث معك يوماً أن أنزلت بمعنى نصبت الويندوز على جهازك ونسيت الاسطوانة بداخل محرك الأقراص المضغوطة CD وتجد أنه وعند بداية التشغيل يشاورك إن كنت تريد التحميل من الاسطوانة أو من اصدار ويندوز آخر على نفس الجهاز معطياً لك مدة زمنية بعدها يبدأ بالتشغيل أو التحميل....

بشكل مشابه هكذا يتصرف جهاز الرسيفر حيث وعند بداية كل تشغيل يترك فترة زمنية ثانية أو أكثر فإن وجدك قد أدخلت له سوفت جديد بمعنى برنامج تشغيلي جديد وهذا طبعاً عن طريق جهاز الكمبيوتر من منفذ RS232 الذي يتصل مع CPU عن طريق MAX232 كما تشاهد في الرسم

فإنه يقوم بسحبه وإن لم يجد يقوم بتشغيل البرنامج الموجود به سابقاً



محتويات برنامج التشغيل

يحتوي برنامج التشغيل على المعلومات الهامة والضرورية لتشغيل الرسيفر والمتمثلة في كل المعلومات التي يعرضها الجهاز من قوائم التشغيل المختلفة ومحتوياتها وإعطاء الإمكانية للمستخدم بتغييرها

الفقرة التالية مقتبسة:
""وهذا يتم عن طريق الكمبيوتر ولودر خاص لكل نوع (اللودر هو ملف دفعي بسيط كالذي تجده عندما تريد تحميل أي برنامج على جهاز الحاسوب) الذي يتواجد مع كل من أنواع الريسيفرات يمكنه تحميل البرنامج الي الريسيفر ومعظم الهاوين أو المحترفين يجيدون التعامل مع هذا الجزء ولكن لنا عدة ملاحظات وهي:

- عند التحميل من الكمبيوتر إلى الريسيفر بواسطة اللودر معظم الأجهزة تطلب إعادة التشغيل وبعدها يبدأ التحميل لأن البوت الخاص بالريسيفر هو المسؤول مسؤولية تامة عن البحث في كل مرة تشغيل عن وجود أمر تحميل برنامج جديد أو أي بيانات اخري مثل قائمة قنوات أو شفرة من المنفذ التسلسلي RS232 المتصل بالكمبيوتر."" انتهى الاقتباس

يستخدم الكابل الخاص لوصل الرسيفر بالحاسوب

أو نفذ هذه الوصلة

أيضاً هنا فقرة مقتبسة جزئياً

- بعد إعادة التحميل يبدأ بكلمة boot او ما يرمز عليه ثم يبدأ بالعد ثم ينتظر ثواني ثم يكتب كلمةend
ثم يعيد التشغيل من نفسه أو يطالب منك إعادة التشغيل فماذا يتم أثناء هذه الأحداث؟

كما بينا سابقا أن البوت هو الذي يقوم بهذه العملية
فيبدأ أولا بتحميل البرنامج أو البيانات المرسلة إليه إلى ذاكرة الريسيفر المؤقتة وبعد
انتهاء التحميل يبدأ بعمل فحص Checkللبيانات التي تم تلقيها، فإذا كانت برنامج تأكد مما إذا كان مطابقا للريسيفر أم لا أو يحمل إصدارا أحدث
وهذا يتوقف علي تصميم البوت ثم بعد التأكد اذا تحققت كافة شروط الفحص يضعه في المكان المحدد له في الفلاش ميموري .
وهذا ينطبق ايضا علي ملف القنوات والشفرة.
- بعد تحميل البرنامج يفضل إعادة الريسيفر إلى وضع المصنع
فقد يختلف البرنامج الأحدث عما قبله في طريقة التخزين للقنوات أو مكان القنوات أو الشفرة في الفلاش ميموري وقد يسبب بقاء الحالة القديمة في الجهاز ولذلك يفضل إعادة ضبط المصنع من البرنامج الأحدث ثم إعادة تحميل ملف القنوات ثم الشفرة.

- إذا لاحظنا مما سبق نجد انه يمكن للبروسيسور الموجود في الريسيفر إعادة برمجة مكان محدد من الفلاش ميموري مرة أخرى وقد يكون المكان الذي يوضع فيه البرنامج التشغيلي أو ملف القنوات أو الشفرة أو قائمة الأقمار وأحيانا يمكن في بعض الأجهزة تغيير اللودر نفسه وقد يتم هذا في مرحلة واحدة أو علي خطوات
فهل نستطيع أن نجعله يقوم بقراءة محتويات الفلاش كلها وهل نستطيع أن نعيد برمجتها مرة أخرى أم لا؟

بالتأكيد نستطيع
لأن معظم البروسيسورات تحتوي علي
Jtag Port
يمكن عن طريقه الوصول إلى الفلاش ميموري وقراءتها ومسحها وإعادة برمجتها بل ونستطيع أيضا قراءة بيانات قناة موجودة في الذاكرة المؤقتة وحفظها علي جهاز الكمبيوتر ولكن هذه العملية تحتاج مهارات عالية أتمنى أن تصلوا لها عند ممارستكم للمهنة

وهذه بعض أشكال الجيتاج ووصلاته

أرجو أن أكون وفقت في هذا العرض
وشكراً لكم
تم بحمد الله

[osama matar]

المشاركة الأصلية كتبت بواسطة م/محمود حمدى

[IMG]http://img101.***********/2011/04/17/984305801.jpg[/IMG]
السلام عليكم ورحمة الله وبركاته
كعادة مواضيعك

فوق الممتاز

[IMG]http://img105.***********/2011/04/17/726141843.gif[/IMG]

سلمت يداك وسلمت لنا استاذنا الحبيب


[IMG]http://img104.***********/2011/04/17/315074617.gif[/IMG]

مشكور أخي م/محمود حمدى على مرورك وإطراءاتك الجميلة
يا رب أكون عند حسن ظنك وظن الإخوة

[احمد حمادي]

استاذنا الكبير اسامه مطر كل الشكر لكم على هذا الموضوع القيم والذي كنت متابعه اثناء تحضيره في كشكول القرية.
بارك الله بكم على هذا المجهود الكبير
الذي تعود فائدته على الجميع
