دائرة غلق وفتح ملئ خزان ماء

[علي المياحي]

السلام عليكم
أرجو من الأخوة أن يتكرموا علينا بدائرة الكترونية تعمل وفق آلية ميكانيكية معينة على اطفاء ماطور كهربائي صغير (الموجود في المنازل) حينما يمتلئ خزان الماء ويقوم بتشغيله حينما ينفذ الماء في الخزان..
طبعا الماطور الكهربائي مرتبط مع الخزان بانابيب دفع فقط.. واما انابيب السحب فهي للمنزل.
وشكرا جزيلا.. وستعم الفائدة الجميع ان شاء الله كون مشكلة (الطوافة) العادية يعاني منها العديد.. ووضع تلك الدائرة سيرفع تلك المشكلة بعون الله

[طهطه]

اعتقد لو وضعنا دائره تشتغل بريليه وتكون فرده السلك فى ااول الخزان من فوق وعند ملامستها للمياه تشتغل الدائره عند غلقها فتقوم بفصل الموتور واعتقد ان الاخوه الخبراء سوف يفيدوك

[ahmad abdullah]

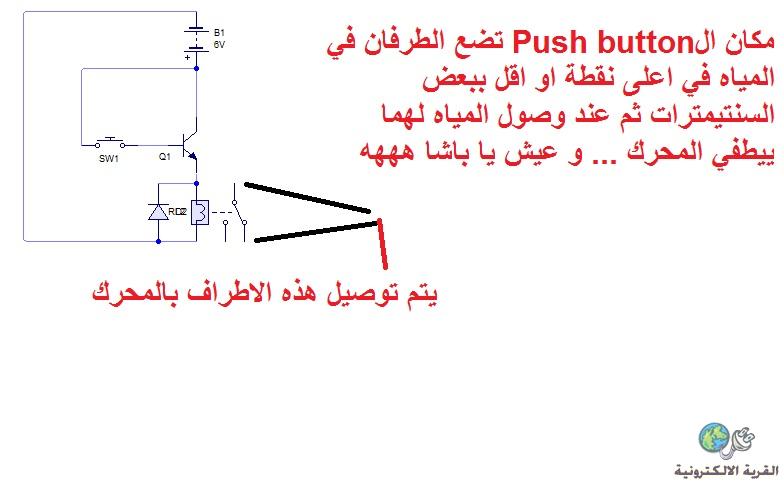

تفضل اخي ... ملاحظة الريليه 5 او 6 فولت

[علي المياحي]

ممكن توضيح اكبر لعناصر الدائرة وكيفية الربط مع اعطاء قيم محددة للعناصر مثل Q1 ان امكن اخ احمد عبدالله .. وشكرا للرد والمشاركة

[ahmad abdullah]

الترانزيستور يمكنك استخدام 2N2222 و الدايود 1N4001 ... و اعتقد يمكنك استخدام ترانزيستور اخر او دايود اخر

[باسم ماجد]

المشاركة الأصلية كتبت بواسطة علي المياحي

السلام عليكم
أرجو من الأخوة أن يتكرموا علينا بدائرة الكترونية تعمل وفق آلية ميكانيكية معينة على اطفاء ماطور كهربائي صغير (الموجود في المنازل) حينما يمتلئ خزان الماء ويقوم بتشغيله حينما ينفذ الماء في الخزان..
طبعا الماطور الكهربائي مرتبط مع الخزان بانابيب دفع فقط.. واما انابيب السحب فهي للمنزل.
وشكرا جزيلا.. وستعم الفائدة الجميع ان شاء الله كون مشكلة (الطوافة) العادية يعاني منها العديد.. ووضع تلك الدائرة سيرفع تلك المشكلة بعون الله

أهلا" بك أخي الكريم علي المياحي
تابع معنا هذا الموضوع التحكم الأتوماتيكي بمضخة المياه بأستخدام عنصر إلكتروني واحد

[باسم ماجد]

المشاركة الأصلية كتبت بواسطة ahmad abdullah

تفضل اخي ... ملاحظة الريليه 5 او 6 فولت

أهلا" بك اخي الكريم ahmad abdullah
تقصد أنك تستخدم التماسات التي تكون مغلقه في الوضع الطبيعي لتشغيل الموتور و عند وصول الماء للمجسات أو الأسلاك الموصوله بدلا" من المفتاح يعمل الترانزستور و تغلق تماسات الريلي و يصبح التماسات التي كانت في الوضع الطبيعي مغلقه تصبح مفتوحه و ينطفئ الموتور نعم صحيح
بعد إذنك أخي يوجد أمرين يجب الإنتباه لهما و هما :
1.تموج الماء في الخزان يؤدي إلى تشغيل عشوائي و متقطع للمضخه...و هذا أمر مزعج للمستخدم و للموتور نفسه و يمكن التخلص من هذه المشكله بإستخدام فلتر أو عمل تأخير زمني...الخ.
2.تستطيع أن توصل سلك أحادي من أحد أطراف المفتاح في أعلى الخزان و السلك الأخر من المفتاح تشبكه مع أقرب ماسوره أو حنفيه في المنزل طبعا" بشرط أن تكون جميع المواسير معدنيه و ليست بلاستيكيه .. يوجد دوائر و أفكار كثيره ..تابع معنا هذا الموضوع
