دائرة جيتار كهربى

[eslam201033]

السلا عليكم و رحمة الله و بركاتة

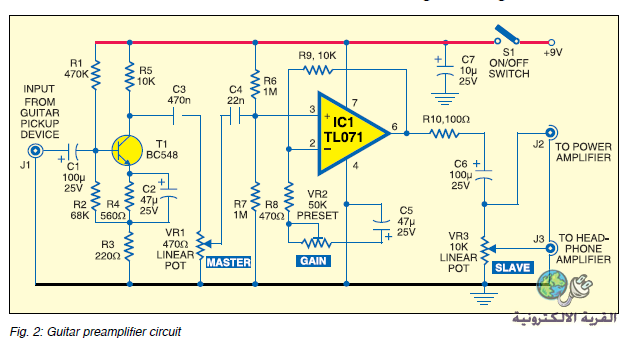

دائرة جيتار كهربى بسيطة تعتمد على جزءالكترونى و جزء ميكانيكى









و هذا الرابط مرجع و شرح لهذة الدائرة
http://www.4shared.com/document/7nY9vL7m/___online.html



ارجو التثبيت فى قسم المشروعات

[ماجد عباس محمد]

أخى
معذرة النت ممتلئ بمليارات الدوائر ولو نثبت كل دائرة لن تكفى مساحة المنتدى
أولا هذه الدائرة منقوله - إذن الأفضل وضع رابطها فقط
تثبت دائرة من تصميم صاحبها و مشمولة بشرح منه بحيث تكون مشروع يفيد من ينفذ

سؤال فى هذه الدائرة
المكبر TL071 معروف عنه أنه قليل الضوضاء، لماذا استخدم قبلة ترانزيستور لا ينص على كونه قليل الضوضاء أى يفسد الخيار الجيد للمكبر؟
ثانيا المكبر وحدة يكفى للحصول على ما يحتاجة من كسب دون إضافة هذا
الترانزيستور
ثالثا المكثف C5 يفضل أن يرجع لمنتصف جهد التغذية أى 4.5 فولت لكن رجوعة للأرضى يجعل النتائج ليست دوما مضمونه وعرضة لتشويه الخرج

فى انتظار مجهودك الخاص والذى يسعدنا أن نثبته باسمك

[eslam201033]

شكرا استاذ ماجد

و لكن بالنسبة لى التثبيت انا طلبت ذلك لان جاءت فترة من حولى شهر
كان المهندس عبقرى صفير يريد دائرة جتار كهربى و لن نصل الى نتيجة

فانا اعتقدت ان هذة الدائرةنادرة و لن توجد على اى موقع عربى او لا توجد على كل المواقع الاجنبية

وانا لا اظن ان جميع الدوائر المثبتة فى قسم المشروعات من تصميم صاحبها
و حضرتك قولتى يجب كتابة الرابط اذا كانت منقولة و الشرح الكامل فى الملف
و هذا ما يخص الدائرة
