رجاء معرفة معلومات عن هذه الدائرة

سارة محمد · 23-04-2011, 10:47 PM

السلام عليكم
ارجو معرفة معلومات عن هذه الدائرة او يتكرم احد مهندسينا الافاضل ان يضع لنا رابط نعرف منه معلومات باستفاضة عن هذه الدائرة لان هذه الدائرة هى مشروعى فى تانية اتصالات ومعى مجموعة من زميلاتى فنفسنا اننا نفهم هذه الدائرة جيدا لكن لم يفدنا البحث الا معلومات يسيرة فقلنا نستعين بالله ثم بمنتدانا الرائع ومهندسينا الافاضل ان يساعدونا
وهى دائرة سماعة الرأس (لم اسطتع رفع صورتها )proposed hesdset

ayam · 24-04-2011, 11:22 AM

بودي المساعدة ولكن...

سارة محمد · 24-04-2011, 01:02 PM

ما هو افضل موقع احصل منه على معلومات خاصة بمشاريع السماعات والتكبير وكده يعنى وجزاكم الله خيرا

فهد المنصور · 24-04-2011, 01:27 PM

يفضل محاولة رفع صورة للسماعة المطلوب البحث في تفاصيلها ..

لأن السؤال بصيغته الحالية عام وغير واضح .. وخاصة أن سماعة الاذن Headset هي عبارة عن سماعتين متصلتان بطرف مشترك واحد .. ومخططها بسيط جداً

سارة محمد · 24-04-2011, 03:34 PM

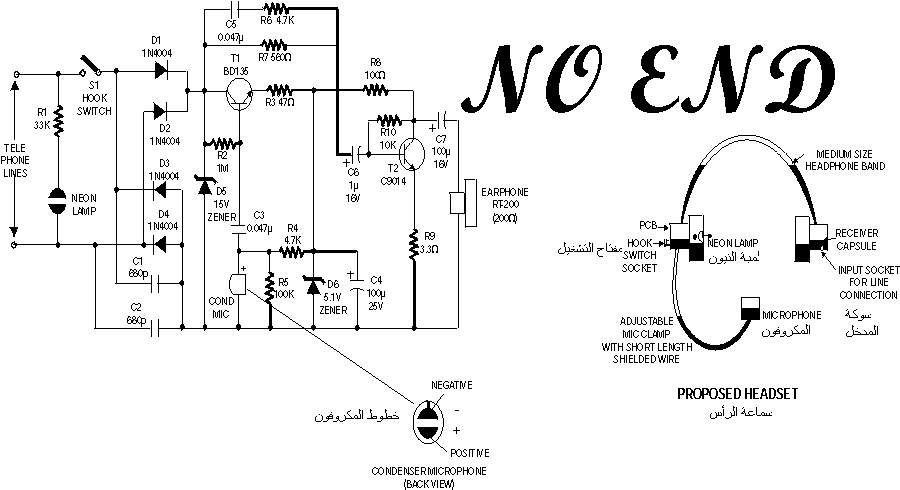

http://upload.qariya.info/images/qariya-11d603bba4.gif

سارة محمد · 24-04-2011, 03:35 PM

هذا هو رابط الدائرة ونشكركم على تعاونكم معانا

ماجد عباس محمد · 24-04-2011, 05:15 PM

الدائرة 2 مكبر ترانزيستور
T2 يكبر الإشارة القادمة من الخط عبر المقاومة R6,R6,C5 ثم تغذى للسماعة
T1 يكبر إشارة الميكروفون لتغذيها للخط

سارة محمد · 24-04-2011, 06:06 PM

شكرا يا استاذ ماجد وجزاك الله عنا خير الجزاء
