لدي سؤال عن الترانزستور ثنائي القطبية BJT
نود حساب نقطة عمل الترانزستور في الدارة التالية. نفترض =100 احسب تيارات الترانستور IE, IB, IC. ماقيمة فلطية القاعدة VB؟ استنتج قيمة فلطية الباعث VE. ثم استنتج من معادلة خط الحمل بالخرج قيمة فلطية المجمع VC.
http://www.mediafire.com/imageview.p...c6ai5m&thumb=4
الدارة موجودة في الرابط
كيف اقوم بحساب Ib
وفلطية القاعدة Vb
ولكم جزيل الشكر

[الشمعة المضيئة]

عااااااااااااااجل جدا الي عندو اي فكرة يساعدني

[ماجد عباس محمد]

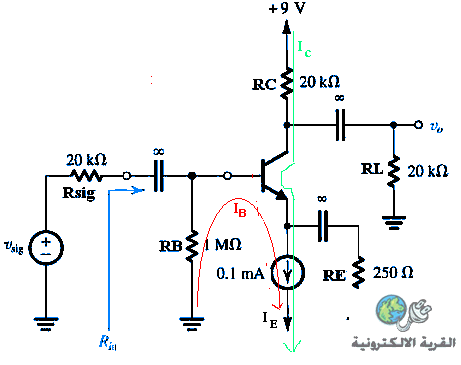

هذه هى الدائرة

تيار القاعدة المبين بالأحمر IB
تيار المجمع بالأخضر
IC=*IB=100*IB
تيار الباعث بالأسود = مجموع التيارين معا
IE=IC+IB=100*IB+IB=101*IB

0.1 ma = 100 uA= 101*IB
IB= 0.990uA
IC = 99 uA

والباقى قانون أوم الجهد = التيار × المقاومة
