[ahmad abdullah]

السلام عليكم

اخواني ... لو نفترض ان لدينا مايكروكنترولر و LCD و مصدر PWM
مصدر الPWM يعطينا Pulse مرة Hi و مرة LOW ...

اذا اردت ان اكتب برنامج بالمايكروسي ليعدّ لي عدد الPulses ال Hi ...

هل من مساعدة ؟؟؟

[5282]

اقتباس المشاركة الأصلية كتبت بواسطة ahmad abdullah السلام عليكم اخواني ... لو نفترض ان لدينا مايكروكنترولر و LCD و مصدر PWM مصدر الPWM يعطينا Pulse مرة Hi و مرة LOW ... اذا اردت ان اكتب برنامج بالمايكروسي ليعدّ لي عدد الPulses ال Hi ... هل من مساعدة ؟؟؟

pwm عدد نبضاتها ثابت والزمن هو الذى يتغير زمن high و low

- واذا اردت عد نبضات يمكنك استخدام مدخل المقاطعة فى الميكروكنترولر كعداد نبضات وزيادت قيمة متغير ما

- و استخدم مقاطعة الوقت timer interrupt لعرض الناتج كل ثانية حتى تعطيك التردد الصحيح

[ahmad abdullah]

اخي ... بارك الله فيك ... لكن لماذا يجب استخدام المقاطعة ؟؟

[5282]

اقتباس المشاركة الأصلية كتبت بواسطة ahmad abdullah اخي ... بارك الله فيك ... لكن لماذا يجب استخدام المقاطعة ؟؟

هذا يتوقف على التردد الذى تريد قياسة بالنسبة لسرعة المتحكم وعدد الاكواد .
فاذا كان المتحكم سريع جداا بالنسبة للنبضات المراد قياسها فلا داعى للمقاطعة .

[ahmad abdullah]

اخي صراحة الفكرة هي عبارة عن قياس سرعة محرك ما ... سأضع حساس مثلا انفرا ريد مثلا او اي حساس اخر يفي بالغرض ... عند انقطاع الضوء الخارج من الحساس ، يقوم المايكروكنترولر بمعرفة ذلك و يزيد متغير ما لنسميه x مثلا ... و هكذا انا اعرف كم مرة انقطع الضوء الخارج من الحساس و بعملية حساب معينة اعرف سرعة المحرك لكنني الاحظ ان المتحك سريع جدا فعند اختبار طرفه هكذا مثلا :
if ( porb.f0==1) {x=x+1;}
عند كتابة هذا الكود فان المتحكم يزيد المتغير كثيراً و ليس مرة واحدة ... ستقول لي يجب عليك ان تضع مدة انتظار معينة ، لكن هذا لن يفلح .. اسف اخي اطلت عليك لكن انا عم بحاول تعلم المقاطعة ، احاول ، لكنني اجد صعوبة في تعلمها نظراً لاني اول مرة اتعامل مع الريجيسترات بكثرة

[حيدر علاج حسن]

تفضل الكود و كما قال الاخوة يجب ان نستخدم المقاطعة .
هذا الكود يعطيك عدد النبضات خلال ثانية و على المنفذ C .


 void interrupt()
{
portc++;
intcon.f1=0;
}
void main()
{
trisc=0;portc=0;loop:
intcon=0b10010000;

delay_ms(1000);
intcon=0;portc=0;
goto loop;
}

[حيدر علاج حسن]

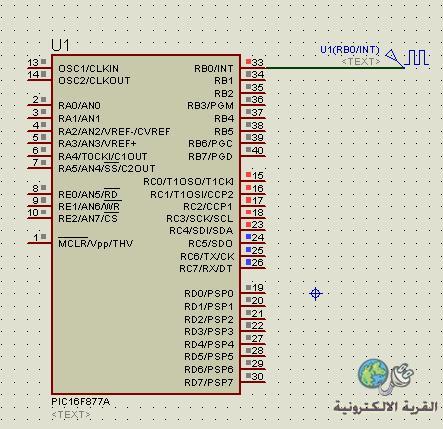

الدائرة

[ahmad abdullah]

الف شكر مهندسنا الغالي دايما بالمرصاد ... لكن هل يمكنك التكرم علينا بشرح الكود ... الف شكر ... سؤال اخر : هل بالضرورة استخدام هذا الPic او اي نوع اخر يفي بالغرض
