دائرة اضاءة توالى و ديكور لمصباح 220 فولت

[eslam201033]

السلام عليكم و رحمة الله و بركاتة

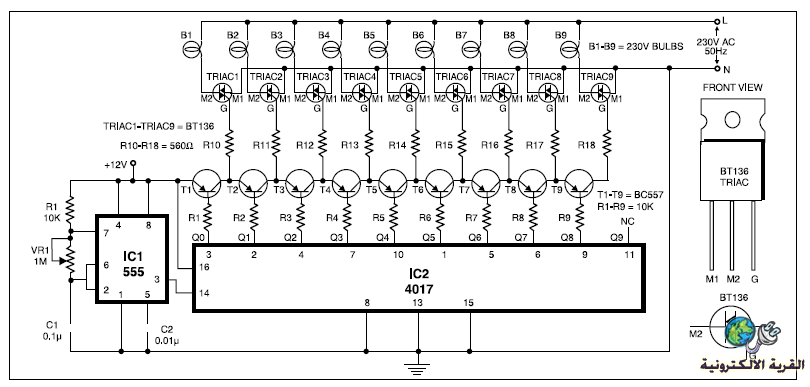

دائرة اضاءة توالى لديكور لمصباح يعمل على الشبكة العامة 220 فولت





تعتمد هذة الدائرة على عاملين
1- النبضات التى تنتج من المتكاملة 4017
2- الترياك

فا كما نعلم ان الترياك لا يعمل الا عند توصيل البوابة (G) بالفولتية حتى يعمل

و فى هذة الدائرة تنتج المتكاملة 4017 نبضات بشكل متتالى فى الزمن على ارجلها
فعند وصول النبضة الى البوابة فى الترياك يعمل فتضى اللمبة ثم يفصل و تضى اللمبة الثانية
و مع السرعة نراها اضاءة متتالية و يمكن التحكم فى شكل الاضاءة عن طريق المقاومة المتصلة مع المتكاملة 555

ارجو ان ينال الموضوع اعجابكم

[a7med_fox]

جزاك الله خيرا يا اسلام ومشكور على هذه الدائره الرائعه

[eslam201033]

شكرا جزيلا ياحمد و لكن انا كنت اتوقع اعجاب الكثير لان كان يوجد الكثير يسال عنها مثلها كفكرة مثل الجهاز الذى يستخدم فى الافراح و لكن هذة فكرة مبسطة له

[~nano~]

لا يوجد ترياك على برنامج سيركت ويزر مالحل , وايضا هل بامكاني استخدام 14 رجل على السيركت ويزر

وشكرا لكم

[ماجد عباس محمد]

لمن يفكر فى تنفيذ هذه الدائرة رجاء
ملاحظة مدخل الكهرباء مكتوب عليه حرفى L,N حرف L يعنى Life وهو الحامل للجهد 220 فولت و الآخر يعنى Neutral وهو متعادل و متصل بالأرضى فى مكان ما من الشبكة ولذا يجب الإلتزام بهذا الترتيب ولو عكست الأقطاب لأى خطأ فى التنفيذ فإن الدئرى بكاملها ستصبح Life و لمس أى جزء فى الدائرة كمحاولة تغيير التردد مثلا يسبب الصعق و تلف الدائرة

رجاء الحرص فى الدوائر التى تعمل على 220 فولت مباشرة بدون محول

[Alsenator Ali]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لمن يفكر فى تنفيذ هذه الدائرة رجاء
ملاحظة مدخل الكهرباء مكتوب عليه حرفى L,N حرف L يعنى Life وهو الحامل للجهد 220 فولت و الآخر يعنى Neutral وهو متعادل و متصل بالأرضى فى مكان ما من الشبكة ولذا يجب الإلتزام بهذا الترتيب ولو عكست الأقطاب لأى خطأ فى التنفيذ فإن الدئرى بكاملها ستصبح Life و لمس أى جزء فى الدائرة كمحاولة تغيير التردد مثلا يسبب الصعق و تلف الدائرة

رجاء الحرص فى الدوائر التى تعمل على 220 فولت مباشرة بدون محول

أخي العزيز بارك الله فيك ، بالفعل دائرة جميلة جداً
ولكن سؤالي : كيف استطيع التمييز بين الخطين N و L
فجميعنا يعرف انه عند وضع مفتاح ( مؤشر وجود الكهرباء ) على أي خط من خطوط 220 فولت سيضيء نور المؤشر .
وفي خطوط 110 فولت يضيء أحدهما فقط .
ولك جزيل الشكر .

[ماجد عباس محمد]

معذرة ما تذكره ربما يكون فى بعض الأماكن لكنه ليس قياسيا
ففى جميع انحاء مصر مثلا تكون خطوط 220 فولت بطرف "حى" ويسمى Line وهو يعطى ضوء مع مفك الإختبار و الثانى Neutral ولا يعطى أى ضوء مع الإختبار وهذا النظام متبع للحماية وهو القياسى حيث كثير من الجهات الآن بدأت تتبع نظام يحول دون عكس أقطاب التيار لمنع عكس النيوترال مع لاين و البعض أضاف طرف ثالث للأرضى لمزيد من الحماية

لو التيار العمومى لديكم كما تذكر أى كلا الطرفين يعطى جهد بالنسبة للأرضى فهذه الدائرة تعتبر خطرا على أى وضع

[Alsenator Ali]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

معذرة ما تذكره ربما يكون فى بعض الأماكن لكنه ليس قياسيا
ففى جميع انحاء مصر مثلا تكون خطوط 220 فولت بطرف "حى" ويسمى Line وهو يعطى ضوء مع مفك الإختبار و الثانى Neutral ولا يعطى أى ضوء مع الإختبار وهذا النظام متبع للحماية وهو القياسى حيث كثير من الجهات الآن بدأت تتبع نظام يحول دون عكس أقطاب التيار لمنع عكس النيوترال مع لاين و البعض أضاف طرف ثالث للأرضى لمزيد من الحماية

لو التيار العمومى لديكم كما تذكر أى كلا الطرفين يعطى جهد بالنسبة للأرضى فهذه الدائرة تعتبر خطرا على أى وضع

بارك الله فيك أستاذي وشكراً على التوضيح .
هنا في السعودية خطوط 110 فولت يوجد فيها طرف واحد حي أما في 220 فولت فالخطان فيها حيان .
