أين الخطأ ؟ ؟ ؟

[نور الهدى N]

السلام عليكم

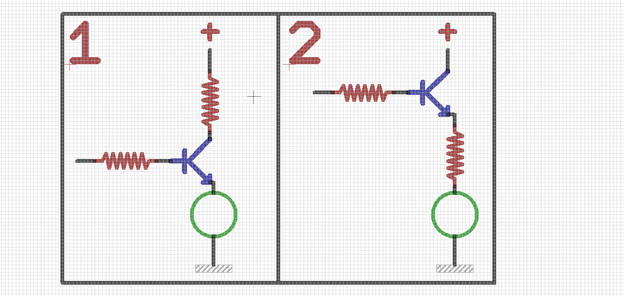

في الصورة المرفقة أعلاه يوجد دائرتان
من الناحية النظرية: ما هو الفرق بينهما ؟؟؟
من الناحية العملية إحداهما عملت و الثانية لم تعمل
لماذا ؟؟؟ و ما هو السبب ؟؟؟
شكراً .

http://www.facebook.com/addounia.ch?sk=info

http://www.facebook.com/addounia.ch?...nia.ch?sk=wall

[remon romany]

المشاركة الأصلية كتبت بواسطة نور الهدى N

السلام عليكم

في الصورة المرفقة أعلاه يوجد دائرتان
من الناحية النظرية: ما هو الفرق بينهما ؟؟؟
من الناحية العملية إحداهما عملت و الثانية لم تعمل
لماذا ؟؟؟ و ما هو السبب ؟؟؟
شكراً .

http://www.facebook.com/addounia.ch?sk=info

http://www.facebook.com/addounia.ch?...nia.ch?sk=wall

في الدائرتين يوجد نفس المكونات
والفرق بينهم ان اماكن المقومات في الدائرة الاولي تختلف عن الثانية
ويجب ان تتاكد من اطراف الترانزيستور موصلة بشكل صحيح وذلك لان كل طرف في الترانزيستور لة وظيفتة فيجب التاكد من ذلك
وانشاء اللة تعمل الدائرة

[نور الهدى N]

السلام عليكم
ملاحظتك دقيقة
و لكن إحداهما عملت بشكل جيد ؟ ؟ ؟
و الثانية لم تعمل بشكل جيد ؟ ؟ ؟
شكراً .

[حيدر علاج حسن]

في الدائرة الاولى المقاومة على المجمع و سوف يمر بها تياره و هو Ic .
في الدائرة الثانية المقاومة على الباعث و يمر بها تياره Ie .
واذا كان الفرق بين تيار المجمع و تيار القاعدة صغير فسوف يكون هناك فرق واضح في الاداء .
لكن ما هو الحمل و قيم المقاومات ؟

[فهد المنصور]

يصعب على الترانزيستور في الدائرة الثانية ان يعمل لأن تيار وصلة القاعدة والمشع Ibe هو اقل مما يجب .. بسبب وجود المقاومة + مقاومة الحمل

[نور الهدى N]

المشاركة الأصلية كتبت بواسطة Fahad

يصعب على الترانزيستور في الدائرة الثانية ان يعمل لأن تيار وصلة القاعدة والمشع Ibe هو اقل مما يجب .. بسبب وجود المقاومة + مقاومة الحمل

ما شاء الله عليك أستاذ فهد
كلامك صحيح مئة بالمئة
فعلاً الدائرة الأولى هي التي عملت بنجاح و مررت التيار المطلوب .
أما الثانية و كما قلت عملت بصعوبة و لم تمرر التيار الكبير المطلوب مهما كانت قيمة مقاومة الحمل
و الشرح الذي تفضلت به هو الذي كنت أبحث عنه .
شكراً لك .
