احتاج مساعدة في مشروع...
|
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
أخى الكريم شكرا جزيلا لك الخطوة الأولى أعداد دائرة ربط interface بين الحساس والميكروكونترولر يكون دخلها هو الحساس وخرجها نبضات رقمية على الشكل الملائم للتعامل مع الميكروكونترولر أى على شكل : on/off أو 1/0 أو 0v/5v . وتكون كما نقول "نظيفة" أى لها الشكل الموجى المستطيل . على سبيل المثال أذكر بهذا الموضوع : مشروع كامل ومثالى لعداد تصاعدى تنازلى أحد تطبيقاته عرض عددالسيارات داخل جراج: الدائرة الكهربية : الشكل يبين الدئرة الكهربية حيث يمكن عرض عدد السيارات الموجودة داخل جراج فى أى لحظة بحيث أن العدد الأقصى المسموح به هو 99 .  المكونات كما فى الشكل . نظرية التشغيل : 1- فى حالة عدم دخول سيارة داخل الجراج فإن المقاومة الضوئية LDR1 تكون مقاومتها 100 أوم تقريبا ( على سبيل المثال ) نتيجة لسقوط الشعاع الضوئى عليهامن المصدر الضوئى المقابل لها وبالتالى يصبح دخل العاكس A منخفضا وتبعا لذلك يكون خرجه مرتفعا . 2- عند دخول سيارة الى للجراج ينقطع الشعاع الساقط على المقاومة الضوئية LDR1 فتزداد مقاومتها الى 1 ميجا أوم (على سبيل المثال)فيصبح دخل العاكس A مرتفعا وتباعا سيكون خرجه منخفضا وبالتالى فإن الدائرة التفاضلية المكونة من R3 و C1 تنتج نبضة تصل إلى طرف البدء 2 وتعمل على بدء المؤقت 555 (U1) فينتج فى خرجه (الطرف 3 ) نبضة مرتفعة زمنها 0.5 sec حيث يقوم العاكس B بعكس هذه النبضة لتخرج منخفضة وتدخل إلى الطرف 5 (مدخل العد التصاعدى) للعداد U4 وعند الحافة الصاعدة لهذه النبضة يصبح خرج العداد مساويا 1 فيقوم مشغل وحدة العرض بتحويل خرج العداد لشفرة وحدة العرض ليظهر 1 على وحدة العرض المتصلة به . 3- عند خروج سيارة من الجراج فإن مقاومة المقاومة الضوئية LDR2 تصبح مرتفعة (1 ميجا اوم ) ويصبح دخل العاكس C مرتفعا وخرجه منخفضا وبالتالى فإن الدائرة التفاضلية المكونة من R7 و C3 تنتج نبضة تصل إلى طرف البدء 2 وتعمل على بدء المؤقت 555 (U3) فينتج فى خرجه (الطرف 3 ) نبضة مرتفعة زمنها 0.5 sec حيث يقوم العاكس D بعكس هذه النبضة لتخرج منخفضة وتدخل إلى الطرف 4 (العد التنازلى ) للعداد U4 فيعمل العداد عند الحافة الصاعدة كعداد تنازلى ويقل العدد الخارج على مخارج هذا العدادبمقدار 1 ويقل أيضا العدد الظاهر على وحدات العرض الرقمية بمقدار 1 . 4- العداد التصاعدى التنازلى الثانى U6 يعمل تصاعديا عندما يزداد خرج العداد الأول U4 عن 9 ويعمل تنازليا عندما يقل خرج العداد الأول U4 عن 0 حيث يوصل طرف خرج الباقى (المحمول(Carry من الطرف 12 للعداد الأول U4 إلى طرف دخل العد التصاعدى 5 للعدادالثانى U6 فى حين يوصل طرف خرج الاقتراضBorrow (13 ) للعداد الأول U4 إلى طرفدخل العد التنازلى 4 للعداد الثانى U6 5- يتم تصفير العداد فى أى لحظة بالضغطعلى المفتاح الضاغط Reset الخطوت التالية هى البرمجة ويجب تحديد : الخطوات المطلوبة واللغة المستخدمة . فى انتظار : الخطوات المطلوبة والعدد المطلوب و...... حتى يتسنى اختيار البرنامج المناسب مع تمنياتى بدوام التوفيق |
|
||||||
|

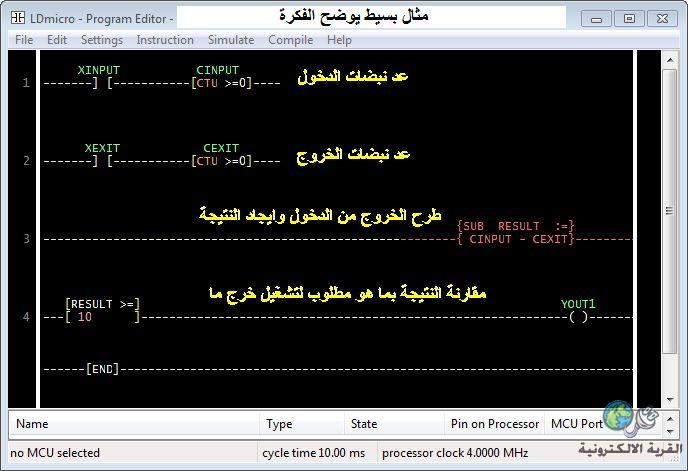

ولتوضيح الفكرة
|
|
|||||
|
|
|
||||||
|
انا لدي اقتراح يا رب يعجبك
|
|
||||||
|
|
|
|||||
|
كل الشكر لك اخ ريمون على الإضافة...بارك الله فيك... .................................................. ................ المهندس فتح الله ..قرأت الموضوع لكن لم استوعبه بشكل كاف..   هل بالإمكان الدائرة التي توضح ربط المستقبل ب البك ...وهل المستقبل خرجه يكون تماثلي؟؟ وجزاك الله خيرا... |
