شرح بالصور: الكتابة باللغه العربيه على شاشات Character LCD
بسم الله الرحمن الرحيم

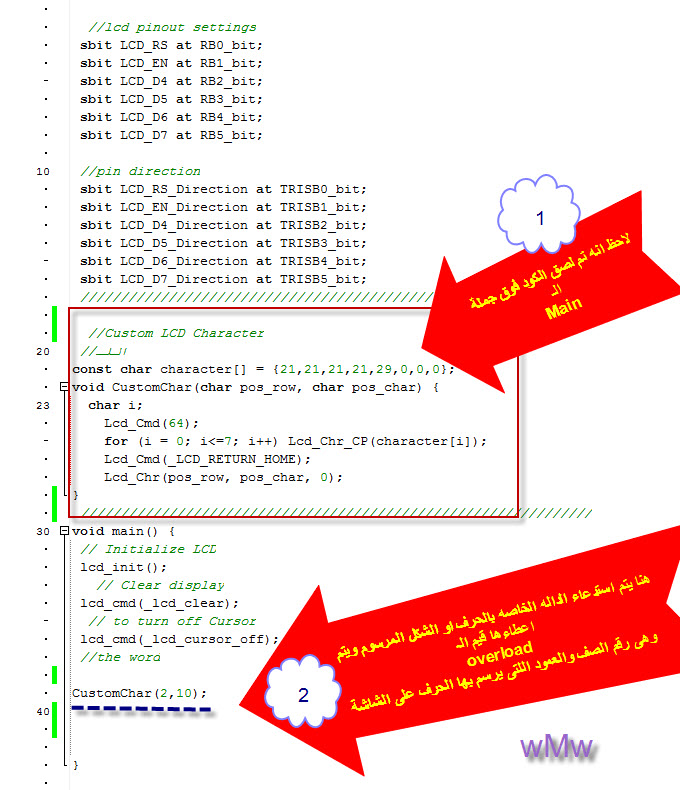

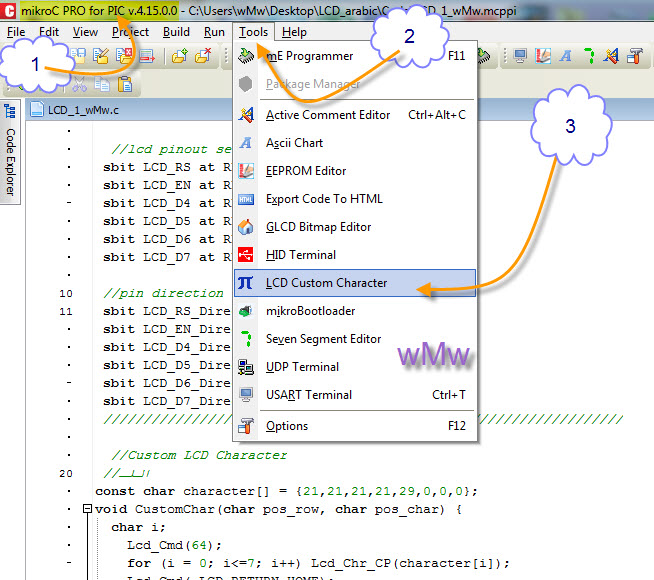

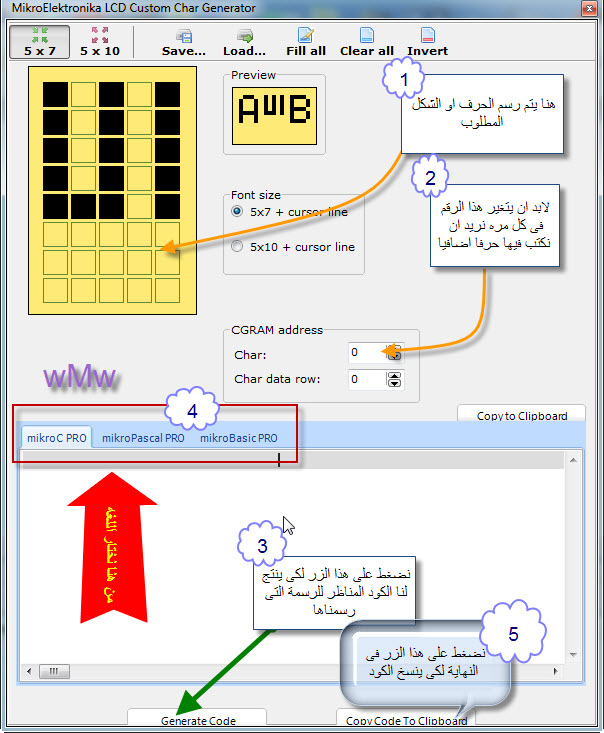

--------------------------------------------------------- طريقة سهلة للكتابه باللغه العربيه على شاشات CHARACTER LCD بأستخدام MIKROC PRO ------------------------------------------------------- السلام عليكم ورحمة الله وبركاته بحثت فى المنتدى وعلى المواقع الأخرى عن الكتابة باللغه العربيه على هذا النوع من الشاشات ولم أجد الا الذى يكتب حرف واحد فقط ..بعدها حاولت ان أتوصل الى طريقة للكتابه بأكثر من حرف والحمد لله تمكنت من ذلك . واريد بهذا الشرح البسيط ان اشارك لأول مره بمعلومه بسيطه فى هذا المنتدى الرائع الذى اضاف لى الكثير . ------------------------------------------------------------- ونبدأ بأذن الله : فى البداية قبل الشرح يفضل ان تكون على دراية بكيفية برمجة المايكروكونترولر وكيفية توصيل وبرمجة شاشة الـ CHARACTER LCD لأن هذا الشرح سيكون خاص بأداة معينة فقط وكيفية استخدامها لرسم اشكال او حروف على الشاشة وان كنت تبحث عن انواع الشاشات وكيفية التعامل معها فستجد الكثير منها بالشرح فى اغلب المواقع . البرامج المستخدمة : MikroC pro 4.15 Proteus 7.7 sp2 الشاشة المستخدمة هى شاشة CHARACTER LCD ولها عدة اشكال وأحجام منها  نبدأ الشرح : نفتح برنامج المايكروسى ونكتب الأكواد الخاصه بتوصيل وتشغيل الشاشة ...وبعدها سنستخدم أداة جميلة جدا فى برنامج المايكروسى وهى أداة LCD Custom Character نتابع مع الصور :  فتظهر لنا شاشة البرنامج وهذا الشرح :  الأن وبعد ان نسخنا الكود المناظر للشكل او الحرف المرسوم نتوجه الى صفحة كتابة البرنامج ونلصق به الكود  وبهذا الكود الذى فى الأعلى أستطعنا ان نكتب جزء من الكلمة وليست الكلمه كلها فنفتح الأداة مرة أخرى كما بالصورة :  ننسخ الكود الناتج مرة أخرى كما بالسابق:   لاحظ ان الفاصل الموجود بالكتابة هو نتيجة نوع الشاشة ..لأنها غير مجهزة للكتابة باللغة العربية. بعد ذلك سنكمل بنفس الطريقة كل الحروف التى نريد ان نرسمها كما بهذا الكود   وبهذه الطريقة يمكنك ان ترسم اى شكل تريد واى عدد من الأشكال بشرط أن تستوعبه الشاشة التى تملكها انتهى الشرح .................................................. ... وعلى هذا الرابط ستجد ملف مضغوط يحتوى على كود البرنامج بالمايكروسى وملف المحاكاة وايضا صور الشرح : http://www.mediafire.com/?q09ew5e6c1b9k94 وهنا ستجد ملف للشرح والصور بصيغة PDF http://www.mediafire.com/?jcqywzl8dz4hy67 أتمنى ان يكون هذا الشرح البسيط لهذه الأداة البسيطة قد اضافت إلى معلوماتك واستفدت منها. ولا تنسونا من صالح دعائكم .... والسلام عليكم  التعديل الأخير تم بواسطة : eng_wmw بتاريخ 01-05-2011 الساعة 08:14 PM |
