اين اجد Encoder في مصر او اي مكان آخر هل من مورد

[noor1144]

ابحث عن Encoder
وهذه كل المعلومات المكتوبه عليه

type IRT310 2000P/R
source +5V /017
s/NO. 13-000022007
لشركة
SUMTAK

ويوجد نفس الانكودر لشركة
heidenhain
برقم
ERN1123-2000

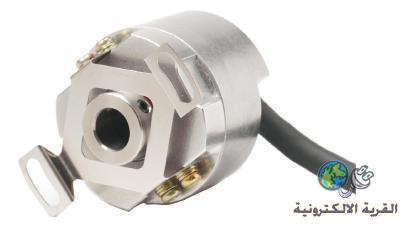

صورة الانكودر



الانكودر شغال ولكن للاسف الشديد انكسر ال disk الداخلي فيه
ولو احصل عليه فقط يبقى مية مية

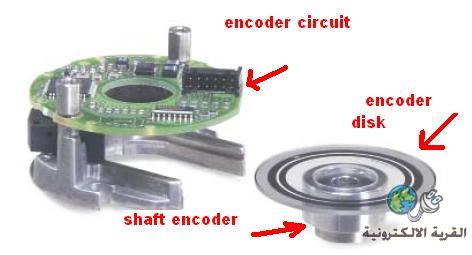

وطبعا لاياتي ال disk لوحده بل ياتي راكب مع ال shaft
كما في الصورة


يرجى من له الخبره في ذلك الرد علينا مع مراعاه السعر في البيع

[ماجد عباس محمد]

هذا رابط لأماكن بيعه
http://www.google.com.eg/search?q=IR...ient=firefox-a
يمكنك مراسلتهم و شراء ما تحتاجة
غالبا فى مصر لن تجد مثله لأن الموجود للموتورات فقط

[noor1144]

والله يا اخي راسلت اكثر من 30 شركة ولا احد يرد الي رد فقط اثنين
مع انني معتاد على الشراء من النت ولي الخبرة في ذلك
الاول قال نحتاج للتوصبل مده ثلاثة شهور على الاقل لا اعرف لماذا وسعره غالي جدا يعادل الموتور الجديد وهذا وهم طبعا
والثاني هي الشركة نفسها المصنعة
قالو فقط نتعامل مع زبائننا ولا اعرف ما المقصود حتى رفضو يدلوني على شركة اخرى

سبحان الله

هل استطيع ان اعمل شيء ان الغي هذا السنسر ليس كليا انما فقط ليعمل الموتور بتحكم بسرعته لابد انه يوجد طريقة ما

ويرجى من المشرف تصحيح العنوان بكلمة مصر

[ماجد عباس محمد]

حاولت أن أجد خواص هذا النوع وللأسف لم أوفق

أخى طبعا تعلم أن هذه الأجهزة تكون عادة تعطى الخرج على شكل نبضتين بينهما 90 درجة من مخرجين لتحديد اتجاه الدوران مع أو عكس عقارب الساعة إضافة للسرعة لكن تختلف فى عدد النبضات لكل دورة فهى تبدأ من 32 نبضة و حتى 128 نبضة و ذات الأقراص الضوئية تصل 1024 و أكثر لكل دورة
كما أن شكل القرص الذى وضغته يوحى بأن له طاقمين من النبضات

أيضا قد تحتوى بعض الأجهزة على نبضة إضافية لكل دورة تسمى RESET أو أحيانا North وهى تستخدم لتحديد نقطة مرجعية لقياس زاوية الدوران فمثلا فى أجهزة الرادار توصل مع الهوائى وحدة تعطى 4096 نبضة لكل دورة مع نبضة مرجعية لتحديد نقطة الشمال الجغرافى .

حاول أن تحدد هذه الخواص المطلوبة ثم ابحث عن المتوافر بالسوق و إن لم تستطيع شراء مثيل أن تستخدم الموجود مع توفيق السرعة لتحصل على نفس عدد النبضات لكل دورة من الموتور

[noor1144]

هذه صفحة بها صورة وخواص وكل مايتعلق ب الانكودر المطلوب تماما
رفعتها لك على فورشيرد
وصورة الديسك الي رفعتها سابقا هي قريبة من الي عندي ولكن ليست مطابقة

http://www.4shared.com/document/1101go6y/ERN1123.html


وهذا الرابط ارفعه لكم تظرا لاهميته به جميع انواع الانكودر ( تقريبا ) بجميع الانواع مع الصور والخواص
اتمنى ان يعجبكم
انتظر ردك مهندسنا الغالي الخواص عندك

http://www.4shared.com/document/EbiH...ives_208_.html

[ماجد عباس محمد]

للأسف هذا النوع يبدو لإستخدام ذو ثلاثة فاز على زوايا 90 و 120 و 180 و بدون الدائرة المتصل بها لا يمكن التصرف
يبدو أنه من الضرورى شراء انكودر بديل
