بعد غيبة طويلة عن المنتدى لاكثر من شهرين ابدأ بكتابه هذا الموضوع وادعوا الله ان اوفق فيه
هذه من ابسط دوائر ارسال الصوت و الصوره و هى دائره مفيده جدا للمبتدئين و هى ترسل بمدى صغير لا يتجاوز ال 6 امتار على حسب نوع الهوائى
بالنسبه لجوده الصوره الجوده ليست عاليه جدا ولكنها مقبول بشكل جيد
و التعامل مع دوائر ارسال الفيديو معقد نسبيا . لتحصل على مدى اكبر و جوده ارسال اعلى تتم تعديلا تؤدى الى تعقيد الدائره بصوره كبيره
ولهذا ارى ان هذه الدائره بهذا التصميم تفى بالغرض
المكونات
هنالك ملف PDF يحتوى على تصميم الدائره و المكونات سوف اعرضه للتحميل فى نهايه الموضوع
سنحتاج الى عدد 12 مكثف
ثلاث مكثفات بسعه 0.001uf مكثف سيراميكى
يحمل الرقم 102
مكثفين بسعه 0.1 سيراميكى
يحمل الرقم 104
مكثف بسعه 0.01 سيراميكى
يحمل الرقم 103
مكثف بسعه 10 بيكو فراد سيراميكى
يحمل الرقم 10
مكثف بسعه 27 بيكوفراد سيراميكى
حمل الرقم 27
مكثف بسعه 470 ميكرو فراد كيميائى
مكثف بسعه 220ميكوفراد كيميائى
مكثف 10 ميكرفراد سيراميكى
مكثف متغير السعه من 3-45 بيكوفراد
سنحتاج الى 8 مقاومات
ثلاث مقاومات 47كيلو اوم
مقاومه 1 كيلو اوم
مقاومه 10كيلو اوم
مقاومه 1.5كيلو اوم
مقاومه 8.2كيلو اوم
مقاومه 75 اوم
ترانستورين من نوع npn يحملان الرقم bc547
ملف اربعه لفات بمقاس 6ملى متر رقمه التجارى 24swg
مدخل للصوره و الصوت
انا استخدمت مداخل جهاز اتارى قديم
دايود يحمل الرقم in4148
محول rf مع مكثف داخلى يمكن الحصول عليه من اى جهاز راديو قديم

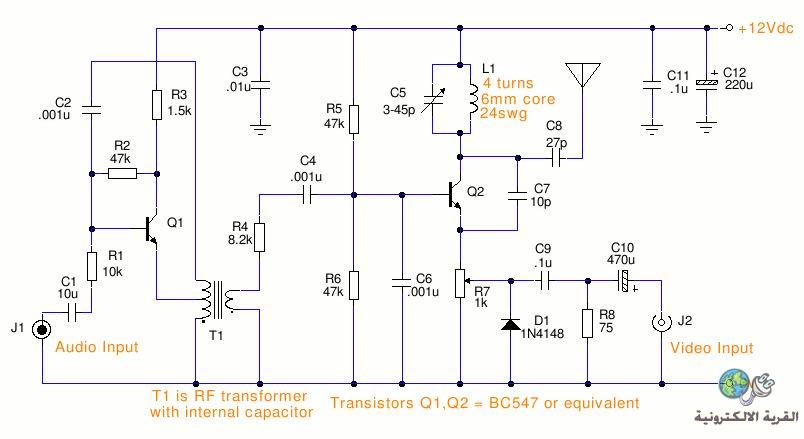

ستتبع فى تجميعك للقصع المخطط
هذه صور للدائره بعد ان الانتهاء منها وهى تعمل بصوره ممتازة
الملف الذى يحتوى على المكونات بصيغة pdf
http://www.mediafire.com/?y752d15zo2sphmy
ارجوا ان اكون قد وفقت فى هذا الموضوع و ان يتقبله الله خالصا لوجه الكريم
