طلب دائرة امليفاير لسماعة معينة

[Mr.bot]

السلام عليكم ورحمة الله وبركاته
عندي سماعتين لتسجيل قديم المهم السماعتين صوتهم جميل جداً وعايز اعملهم امبليفير عشان استخدمهم بدل ما هما مرميين على الفاضي
السماعتين حجمهم متوسط ومكتوب على ظهرهم
120K21
4ohm 4W
محتاج دائرة بسيطة عشان اشغلهم (انا مبتدأ في الالكترونات)
واتمنى تكون صوتها ستيريو كويس

[Ghost 2003]

بسم الله الرحمن الرحيم



تفضل يا اخي

1- دائرة صوت بقدرة صوتية 60 واط

Audio Amplifier 60 watt



الترانزيستور المستخدم في دائرة الخرج يوضع علي مبرد من الالومنيوم كما بالشكل التوضيحي



----------------------------------------------------------------------------------------

2- دائرة صوت بقدرة صوتية 500 واط

Audio Power Amplifier 500w



المكونات

Components/parts list :
R1,R11
47K
R2,R3 33K
R4 1K5
R5,R7 2K2
R6,R8 100R
R9,R10 56R
R12 820R
R13 10R/5W

C1 220nF
C2,C3,C4 100uF/100V
C5,C6 100pF
C7 100nF/100V

D1,D2 IN4002

TR1,TR2 D438
TR3,TR4 B560
TR5,TR8 A958
TR6,TR7 C2168
TR9,TR10 C2922
TR11,TR12 A1216
----------------------------------------------------------------------------------------
للبحث عن دوائر صوت amplifier

http://www.google.com.eg/search?tbm=...&aqi=&aql=&oq=

للبحث عن دوائر preamplifier

ثم بعد اختيار وتنفيذ الدائرة التي ترغب بها لابد من استخدام دائرة تسمي preamplifier للتحكم في مستوي الصوت ولابد ان تتوافق مع جود دائرة التكبير أو استخدام محول لذلك الغرض.

http://www.google.com.eg/search?um=1...w=1280&bih=857

[ماجد عباس محمد]

أخى Ghost
السماعات 4 وات و تريد وضعهم على مكبر 500 وات؟؟؟؟
الأخ Mr.Bot
استخدم TDA2004A و التغذية 10 فولت فقط للحفاظ على سماعاتك والدائرة فى الداتا شيت صفحة 3

[Mr.bot]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى Ghost
السماعات 4 وات و تريد وضعهم على مكبر 500 وات؟؟؟؟
الأخ Mr.Bot
استخدم TDA2004A و التغذية 10 فولت فقط للحفاظ على سماعاتك والدائرة فى الداتا شيت صفحة 3

شكراً على ردكم

عندي استفسارين بساط هل الدوائر زات الوات العالي بتبقى عايزة سماعات اكبر حجماً ولا هي بتتقاس بالوات المكتوب ظهر السماعة ؟
تاني حاجة في المرفقات صورة للسماعة وهي اكبر من السماعات ال4 وات العادي وصوتها اقوى بكتير فهل نفس الدائرة هي هي وحتبقى تمام

وحاجة صغيرة كمان دلوقتي انا ملاحظ الدوائر كلها بسماعة واحدة يعني مفهاش يمين وشمال فهل عشان اعمل دائرة تشغل السماعتين حضتر اعمل الدايرة مرتين ؟ ولا فيه دايرة تانية

ولي طلب بسيط ارجو ان تكون الدائرة بسيطة مفهاش تعقيد لاني شوفت ال500 وات اتفجعت

اسف لينك الصورة اهو

[ماجد عباس محمد]

الحساب دايما بالوات وليس بالحجم ولا بعلو الصوت
المكبر المفروض يوضع على سماعة تتحمل طاقة أكبر منه و إلا فى مقدور المكبر القوى أن يضع نبضة عند فتحه (لو لم يكن جيد التصميم) تكفى لإتلاف السماعة لأنها لن تتحمله
نعم تحتاج تعمل مكبرين و الرقام الذى كتبته لك و ستيريو أى بها مكبرين لسماعتين والدائرة فى ص3 والبوردة فى ص4

[Mr.bot]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الحساب دايما بالوات وليس بالحجم ولا بعلو الصوت
المكبر المفروض يوضع على سماعة تتحمل طاقة أكبر منه و إلا فى مقدور المكبر القوى أن يضع نبضة عند فتحه (لو لم يكن جيد التصميم) تكفى لإتلاف السماعة لأنها لن تتحمله
نعم تحتاج تعمل مكبرين و الرقام الذى كتبته لك و ستيريو أى بها مكبرين لسماعتين والدائرة فى ص3 والبوردة فى ص4

الف شكر لك على الايضاح
انا وجدت الدائرة وان شاء الله نازل اجيب المكونات وجاري تجربة الدائرة
الف مليار شكر للمساعدة

[medo_dragon2010]

المشاركة الأصلية كتبت بواسطة Mr.bot

السلام عليكم ورحمة الله وبركاته
عندي سماعتين لتسجيل قديم المهم السماعتين صوتهم جميل جداً وعايز اعملهم امبليفير عشان استخدمهم بدل ما هما مرميين على الفاضي
السماعتين حجمهم متوسط ومكتوب على ظهرهم
120K21
4ohm 4W
محتاج دائرة بسيطة عشان اشغلهم (انا مبتدأ في الالكترونات)
واتمنى تكون صوتها ستيريو كويس

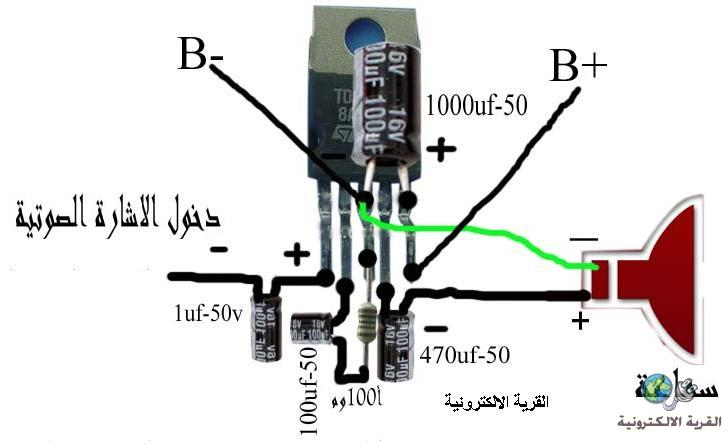

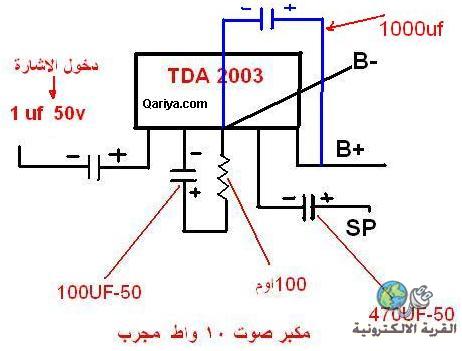

تفضل اخى الغالى ما تريد

[medo_dragon2010]

المشاركة الأصلية كتبت بواسطة medo_dragon2010

تفضل اخى الغالى ما تريد
