قديم 14-05-2011, 04:19 PM المشاركة 1



السلام عليكم
أنا استعمل الحساس الحرارة lm35 لكن صادفتني مشكلة القيم السالبة اذ انني اصادف في الحرارة التي توجد بال7segment قيمة 0c قيل لي استعمل المضخم 741 لاكنني لم استوعب أرجو من الاساتذة عدم البخل بالجواب
شكرا لكم

اعلانات

الصورة الرمزية Abdulla873
Abdulla873
:: مهندس متميز ::
تاريخ التسجيل: Sep 2009
الدولة: Baghdad, Iraq
المشاركات: 504
نشاط [ Abdulla873 ]
قوة السمعة:0
قديم 14-05-2011, 05:05 PM المشاركة 2
افتراضي


هل تقصد انك تريد تحويل القيم السالبة الى موجبة؟؟

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


faidamine
:: مهندس ::
تاريخ التسجيل: May 2011
الدولة: maroc
المشاركات: 35
نشاط [ faidamine ]
قوة السمعة:0
قديم 14-05-2011, 05:23 PM المشاركة 3
Unhappy


هل تقصد انك تريد تحويل القيم السالبة الى موجبة؟؟

تخرج من lm35 قيم سالبة لاكن أعتقد أن المحول can ou adc لا يحول هذه القيمة فتكون النتيجة في 7segment 0 صفر مهما نقصت الدرجات لاكنها تعمل ان كانت الدرجات موجبة
مشكور اخي


faidamine
:: مهندس ::
تاريخ التسجيل: May 2011
الدولة: maroc
المشاركات: 35
نشاط [ faidamine ]
قوة السمعة:0
قديم 14-05-2011, 08:01 PM المشاركة 4
افتراضي s'il vous plais


help me pleazzzzz


فهد المنصور
:: مؤسس موقع القرية الالكترونية ::
تاريخ التسجيل: Feb 2004
المشاركات: 11,350
نشاط [ فهد المنصور ]
قوة السمعة:315
قديم 14-05-2011, 09:00 PM المشاركة 5
افتراضي


ماهي الدائرة الالكترونية المتصلة مع الحساس ؟

http://www.qariya.com/electronics/lm35.htm


boboyassir
:: مهندس ::
تاريخ التسجيل: May 2011
المشاركات: 6
نشاط [ boboyassir ]
قوة السمعة:0
قديم 15-05-2011, 08:11 PM المشاركة 6
افتراضي


هل من مساعدة لأخينا !!!!! .... 36


geniusse01
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2008
الدولة: Jordan - Amman
المشاركات: 1,139
نشاط [ geniusse01 ]
قوة السمعة:106
قديم 15-05-2011, 08:54 PM المشاركة 7
افتراضي


السلام عليكم
أنا استعمل الحساس الحرارة lm35 لكن صادفتني مشكلة القيم السالبة اذ انني اصادف في الحرارة التي توجد بال7segment قيمة 0c قيل لي استعمل المضخم 741 لاكنني لم استوعب أرجو من الاساتذة عدم البخل بالجواب
شكرا لكم
السلام عليكم

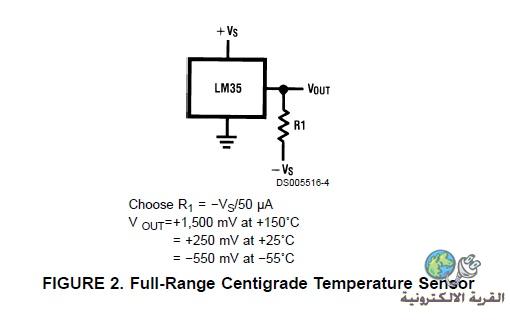

حسب الداتا شيت فات التوصيل يختلف عند الحاجة الى قراءة قيم سالبة والصورة توضح ذلك:



حاول فهم التوصيل وقم بتحميل الداتا شيت لتحصل على معلومات اكثر..ارجو لك التوفيق..

واخر دعوانا ان الحمدلله رب العالمين..وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم..
