[bioidr]

السلام عليكم و رحمة الله

من فضلكم هل يمكن ان أستعمل الميكروكونترولر كمرحل relay كهربائي بحيث عندما يستقبل جهد عالي (220 فولط )يقوم بوصل دارة أخرى.

الرجاءشرح الكيفية اذا امكن.

و أجر الجميع على الله

[اشرف كمال2]

اقتباس المشاركة الأصلية كتبت بواسطة bioidr السلام عليكم و رحمة الله من فضلكم هل يمكن ان أستعمل الميكروكونترولر كمرحل relay كهربائي بحيث عندما يستقبل جهد عالي (220 فولط )يقوم بوصل دارة أخرى. الرجاءشرح الكيفية اذا امكن. و أجر الجميع على الله

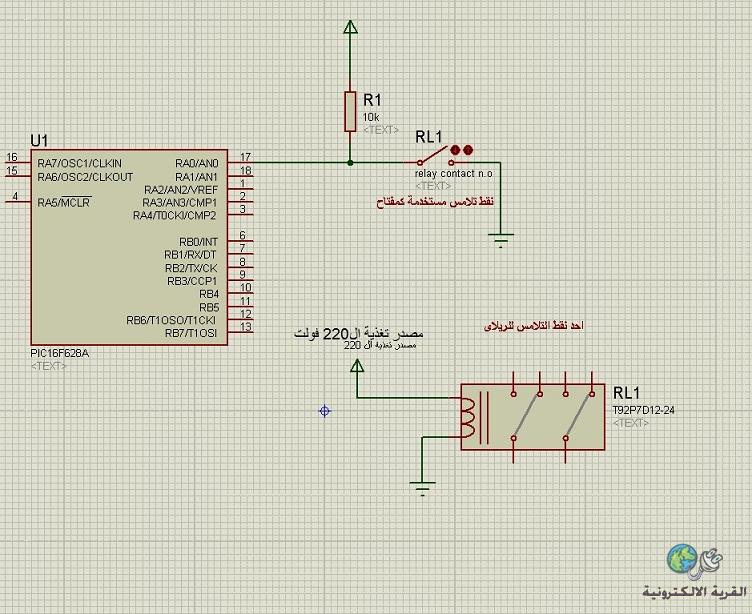

ممكن فعل ذلك عن طريق جعل ال220 فولت تشغل ريلاى وناخذ نقط تلامس مفتوحه من هذا الريلاى تعمل عمل السويتش للميكروكنترول
كما فى المصورة التالية

[bioidr]

السلام عليكم
شكرا لك أخي العزيز على هذه المعلومة. ولكن هل يمكن استبدال الرولي بأي قطعة الكترونية تفي بنفس الغرض.وهذا لكون القطع الألكترونية أصغر حجما .
و شكرا

[metalljack]

سلام
أخي يمكنك وضع لمبة صغيرة جدا وجهدها 220 وتغلفها مع مقاومة ضوئية

كما يمكنك تويد الكهرباء ووضع مقسم جهد عبارة عن مقاومتين وتدخلها الى فوتوكوبلر pc817 لتعزل الكهرباء العامة وتستلم الأمر من الجانب الآخر

[bioidr]

السلام عليكم
شكرا metalljack
و ياحبذا تدعم جوابك برسم تضيحي لتكتمل الفكرة.
مشكور مقدما أخي.

[metalljack]

آسف على قصر اجاباتي لكن لضيق الوقت

[bioidr]

السلام عليكم

جزاك الله أخي metalljack
هل تستطيع هذه الدارة التعامل مع جهد عالي و شدة تيار عالية. وماهل pc817 سريع التلف أم لا.
شكرا

[metalljack]

المهم أن تضع المقاومة المناسبة فأنا جربتها على 48 فولت لكن أيضا يمكنك القول أنها سريعة التلف ولا يجب أن تخطئ بالتعامل معها فهي فعلا ""كالنساء ""
