سؤال في تحويل تيار

[mohatvnet]

اسلام عليكم

انا عملت نصف موجة جيبية بواسطة الميكروكنترولر واريد ان احولها الى نصف موجة

سالبة بحيت تبقى كما هي فقط باستعمال البطارية سيارة 12 فولت و نصف

الموجة الي عدلت انا 5 فولت واريد ان احولها الى 5 - فولت اي قطع الكترونية ساضف

ارجو من الاخوان الكرام المساعدة

[ماجد عباس محمد]

أخى
لا يمكن هذا و الحل أنك تستخدم D/A خارجى يعطى موجب و سالب باستخدام جهد موجب و سالب و طبعا البطارية 12 فولت يمكن استخدامها +/-6فولت
أو الحل الآخر تخرج الموجة الجيبية كلها موجبة ثم باستخدام مكثف تحجز المركبة المستمرة و تبقى المترددة فقط

[mohatvnet]

شكرا استاد ماجد على المساعدة ولكن انا اريد ان استعمل الميكروكنترولر لان الميكروكنترولر يعطي فقط نصف موجة جيبية

انا اريد عمل هده فكرة في انفرتر لتحويل من 12 فولت مستمر ال220 فولت متناوب الجيبي 100*100

[ماجد عباس محمد]

هذا ما رديت عليه بالضبط

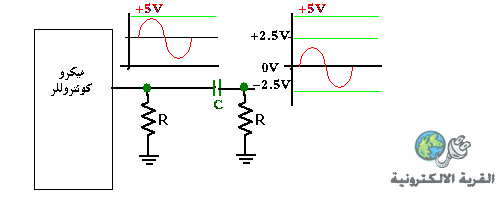

إما تستخدم محول تماثلى خارجى أو تجعل الميكرو يولد الشكل الجيبى و بمكثف تحذف الجزء المستمر

[mohatvnet]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هذا ما رديت عليه بالضبط
إما تستخدم محول تماثلى خارجى أو تجعل الميكرو يولد الشكل الجيبى و بمكثف تحذف الجزء المستمر

شكراجزيلا اخي ماجد كيف احسب قيمة المكتف والمقوممات

هل يمكن ان اعمل سلك يعطي نصف موجة جيبية والاخر يعطي نصف موجو موجبة

بحيت يتم دمجهم في المحول الانفرتر

[ماجد عباس محمد]

معذرة أنا لا أعلم الدائرة التى تستخدمها لكن الفكرة شرحتها لك و استخدم ما يحلو لك

[mohatvnet]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

معذرة أنا لا أعلم الدائرة التى تستخدمها لكن الفكرة شرحتها لك و استخدم ما يحلو لك

شكرا جزيلا استاد ماجد جعله الله في ميزان حسنتك

[ماجد عباس محمد]

فيه حل آخر
اخرج نصف من طرف و النصف الآخر من طرف آخر و كل واحد يذهب لنصف من المحول
كل انفيرتر يعمل بنصفين موجبين و المحول يكون المتردد باعتبار أنه من ملفين متعاكسين
