[kem77]

السلام عليكم.
الديفيدي لا يشتغل بعد عبث طفل صغير على زر التشغيل عدة مرات.
لا توجد أي خروج بعد الشوبر.
الدارة تعتمد على ايسي TEA1521p .
دايودات القنطرة سليمة.
250v تقاس على مكثف التنعيم كما تقاس كذلك على أحد أطراف الشوبر.
أين يكمن العطل؟
حسب علمي الضعيف قلت المشكل في أيسي البور أي TEA1521p.

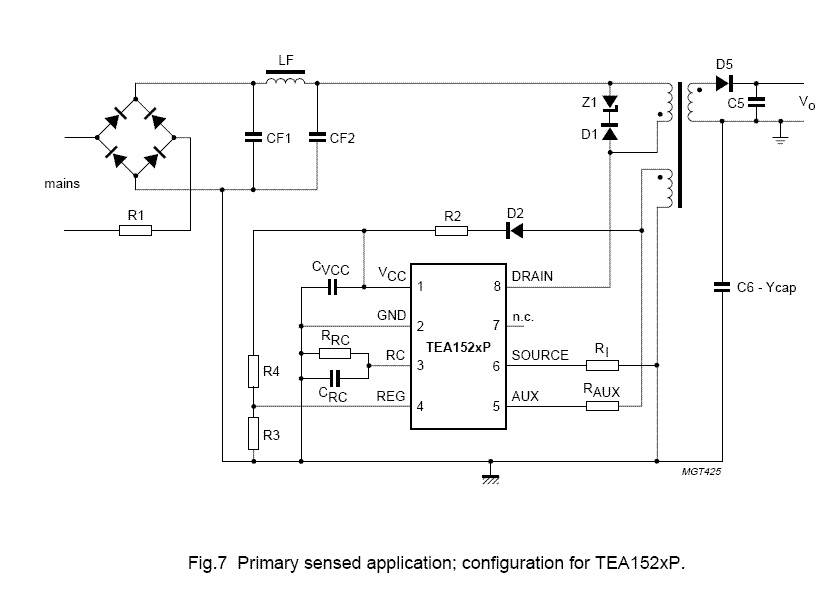

أرفق دارة أخذتها من داتا شيت الأيسي المرجو من الإخوة شرحها حتى تعم الفائدة.
أنا بانتظار رأيكم حول العطب؟ شكرا لكم

[هاني ابو حليمه]

اقتباس المشاركة الأصلية كتبت بواسطة kem77 السلام عليكم. الديفيدي لا يشتغل بعد عبث طفل صغير على زر التشغيل عدة مرات. لا توجد أي خروج بعد الشوبر. الدارة تعتمد على ايسي TEA1521p . دايودات القنطرة سليمة. 250v تقاس على مكثف التنعيم كما تقاس كذلك على أحد أطراف الشوبر. أين يكمن العطل؟ حسب علمي الضعيف قلت المشكل في أيسي البور أي TEA1521p. أرفق دارة أخذتها من داتا شيت الأيسي المرجو من الإخوة شرحها حتى تعم الفائدة. أنا بانتظار رأيكم حول العطب؟ شكرا لكم

السلام عليكم ورحمه الله وبركاته
اخي الفاضل
الرجاء قياس الجهد (DC) علي الطرف الخاص بالـــ VCC مع مراعاه ان قياس فرق الجهد سيكون بوضع طرف الافوميتر الاسود علي سالب مكثف دائره الباور (اكبر مكثف في دائره الباور ) والطرف الاحمر يوضع علي طرف المتكامله الخاص بالـــVCC
يجب ان يكون هناك فرق جهد (فولت ) يتراوح بين 12 الي 18 فولت
فلو لم تجد الجهد قم بتفريغ مكثف دائره الباور وعن طريق القياس الاومي قم بالقياس بين طرف الــVCC وسالب مكثف دائره الباور فان وجدت هناك قياس في الاتجاهيين دل علي تلف المتكامله اما لو كان هناك قياس في اتجاه واحد (قياس الدايود فقم بالتأكد من المقاومه R2
مع ملاحظه ان اي دايود (موحد ) تالف بعد التشوبر (الملفات الثانويه ) فان دائره الباور سوف تتوقف عن عملها فالرجاء التأكد ن سلامه الموحدات بعد التشوبر
نتابع معك ونسأل الله لك التوفيق
