مؤقت بعدة مستويات

[asto]

السلام عليكم

اليكم الصورة التالية :

[

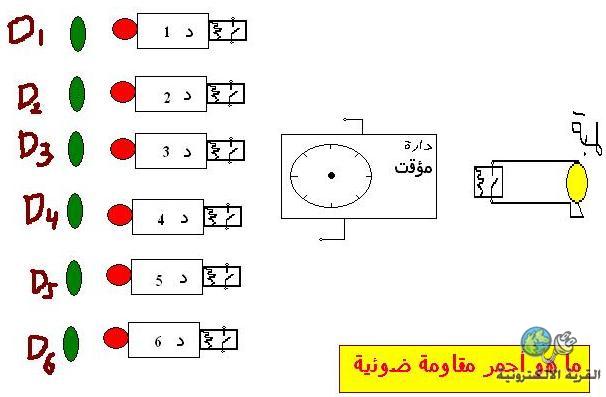

فيها : الـ D عبارةعن ديودات أو لمبات ضعيفة الاضاءة

و دارات متماثلة فيها الأحمر يمثل مقاومة ضوئية و في كل منها توجد مربعات تمثل ريلاي

و يوجد في الصورة أيضا دارة مؤقت و ريلاي موصول بلمبة

و المطلوب :

أنه عندما يضي الديود الأول يشتغل المؤقت و تعمل اللمبة فاذا انتهى الوقت و لم يشتغل الديود الثاني تنطفئ اللمبة

و هكذا بالنسبة للديود الثاني اذا اشتغل يشتغل المؤقت و تضل اللمبة مشتعلة فاذا انتهى الوقت و لم يشتغل الديود الثالث تنطفئ اللمبة

و هكذا حتى يضيء الديود الأخير عندها تنطفئ اللمبة

مع دارة او عنصر يكمل العملية من النقطة التي انتهت فيها في حال التوقف لاي سبب

[asto]

صعبة أليس كذلك

فاذا احتجتم لتلبية طلبي لخمس مؤقتات اخرى لا مانع لدي

المهم طريقة التوصيل

[eslam201033]

ارجو التوضيح اكثر لو سمحت

[asto]

يعني الديودات تضيء واحدة تلو الأخرى بالترتيب

اذا أضاء الديود الأول تعمل الدارة المقابلة له التي تشغل دارة المؤقت التي تشغل اللمبة

حتى ينتهي الوقت و عندها اذا أضييء الديود الثاني يتكرر عمل الدارة المقابلة له التي تشغل دارة المؤقت التي تشغل تشغل اللمبة حتى ينتهي الوقت

و اذا لم يضيء الديود الثاني لا تعمل اللمبة

و هكذا بالنسبة للديود الثالث حتى قبل الأخير

و عندما يضيء الديود الأخير لا يعمل لا المؤقت و لا تشتعل اللمبة

[iiirrr]

اسف عزيزي لكن شرحك للسؤال غير مفهوم.

[asto]

اي المطلوب هو جعل اللمؤقت يعمل مرة واحدة و يشغيل اللمبة لمدة معينة مرة واحدة عند اضاءة الديود الأول

و تكرار ما أعلاه عند اضاءة الديود الثاني مع أن الديود الأول مازال مضاء

و تكرار ما أعلاه عند اضاءة الديود الثاني مع أن الديود الأول و الديود الثاني مازالا مضائين

و هكذا بالنسبة للديود الرابع و الديود الخامس

و عندما يضيء الديود الأخير (السادس D6 ) لا يعمل لا المؤقت و لا تشتعل اللمبة

[asto]

و لا توجد مشكلة في حال استعمال 5 أو 4 مؤقتات أخرى

[asto]

غريب طلبي صعب !!!!!!!!!!!!!!!!!!!!!!!!!!!!!1
