دوائر انذار

[eslam201033]

السلام عليكم ورحمة الله و بركاتة

هذا الموضوع يضم اكثر من 10 دائرة انذار لها استخدامات مختلفة

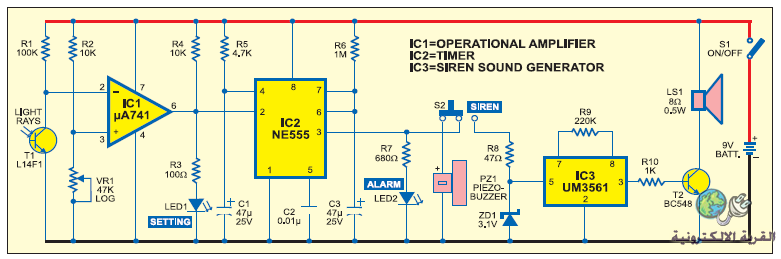

1-انذار ضد الحرائق
و تعتمد فكرتها على المقاومة الضوئية كا احساس لضوء الحرائق
و المتكاملة 555 كمذبذب لانشاء الصوت

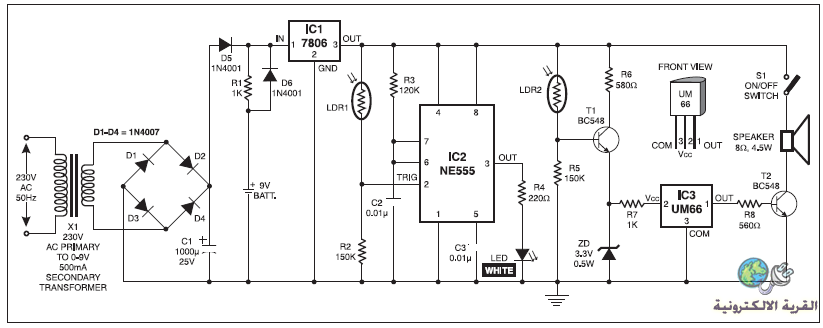

2-دائرة انذار عندما ياتى النهار
هذة الدائرة تعتمد المقاومة الضوئية لاحساس بالضوء و المتكاملة 555 كمذبذب لانشاء الصوت وممكن ان تستعمل كمنبة




3-دائرة كشف الظل
ممكن ان تستخدم هذة الدائرة لكشف سرقة الخزائن اذا كانت تنير من الداخل



4-دائرة انذار عندما تملك كلاب
هذة الدائرة تعما على تكبير نباح الكلاب عندما يكون حرامى فى حديقة المنزل مما تعمل على تشغيل اى حمل يعمل على الاستيقاذ



5-انذار ضد المطر




و سوف اكمل ان شاء الله فى وقت لاحق

[محمد سمير حسانين]

موضوع جميل شكرااااااااااااا

[محمدأحمدالخليي]

مشكووووووووووووووووووووووووووووووووووووووووووووووو ووووور على هذا الجهد الرائع والدوائر المفيده جدا

[زاهر نصرت]

مرحباً ...
الموضوع جميل وفائدته كبيرة ... لكن هناك بعض الاخطاء الصغيرة التي يجب ان تصحح ومنها :
1 - الدائرة بالرقم ( 1 ) لا تعتمد في عملها على المقاومة الضوئية كعنصر حساس ضد ضوء الحرائق كما ذكر بل هنا العنصر الحساس يتمثل بالمقاومة المتغيرة ( الثرمستور ) التي تتغير قيمتها الغير خطية بتغير درجة الحرارة واقصد هنا المقاومة من النوع سلبي المعامل الحراري NTC .
2 - الدارة بالرقم ( 2 ) توجد فيها مقاومتين ضوئيتين ولديها طريقين في الانذار ( انذار ضوئي وانذار صوتي ) وهما مفصولان احدهما عن الاخر ... الانذار الضوئي يتم بواسطة المتكاملة 555 التي تشغل الـ Led اما الانذار الصوتي فيتم عن طريق المتكاملة UM66 التي تولد نغمة الانذار التي تكبر بواسطة الترانزستور .
3 - مخطط الدائرة رقم اربعة لا يتلائم مع عنوانها وهي اعادة لمخطط الدائرة التي تسبقها بالتسلسل رقم ( 3 ) .
هذه ملاحظاتي السريعة حول الموضوع ...

[eng_mustafa_hegazy87]

مشكورررررررر

[علاء ابراهيم]

المشاركة الأصلية كتبت بواسطة زاهر نصرت

مرحباً ...
الموضوع جميل وفائدته كبيرة ... لكن هناك بعض الاخطاء الصغيرة التي يجب ان تصحح ومنها :
1 - الدائرة بالرقم ( 1 ) لا تعتمد في عملها على المقاومة الضوئية كعنصر حساس ضد ضوء الحرائق كما ذكر بل هنا العنصر الحساس يتمثل بالمقاومة المتغيرة ( الثرمستور ) التي تتغير قيمتها الغير خطية بتغير درجة الحرارة واقصد هنا المقاومة من النوع سلبي المعامل الحراري NTC .
2 - الدارة بالرقم ( 2 ) توجد فيها مقاومتين ضوئيتين ولديها طريقين في الانذار ( انذار ضوئي وانذار صوتي ) وهما مفصولان احدهما عن الاخر ... الانذار الضوئي يتم بواسطة المتكاملة 555 التي تشغل الـ Led اما الانذار الصوتي فيتم عن طريق المتكاملة UM66 التي تولد نغمة الانذار التي تكبر بواسطة الترانزستور .
3 - مخطط الدائرة رقم اربعة لا يتلائم مع عنوانها وهي اعادة لمخطط الدائرة التي تسبقها بالتسلسل رقم ( 3 ) .
هذه ملاحظاتي السريعة حول الموضوع ...

جميل ما ذكرت استاذ زاهر واتفق معك
