اسئلة عن Breadboard

وحيد عبادي · 31-05-2011, 03:56 PM

السلام عليكم ورحمة الله وبركاتة ..،

طبعا انا جديد في المنتدى لكم من زمان وانا اتابع اعمالكم القيمه
والله يعطيكم العافيه على المجهود المبذول من كل ،،

اخواني انا عندي مشكله في التوصيل على Breadboard لوحة التجارب
اخواني انا ابغى اعطيكم امثله وابيكم تفهوني كيف تتوصل
لاني انا عامل اوراق عندي في الدفتر على شكل Breadboard
وفيه كذا دائرة ابغى اوصلها لكن ماني فاهم تطريقة التوصيل صح
طيب خليني اعطيكم مثال وان شاءالله اهم التوصيل عن طريقكم

ان شاءالله ألقى منكم الاجابة في اسرع وقت ،،

remon romany · 31-05-2011, 04:53 PM

هذة الصورة تشرح كيفية تصميم اي دائرة علي لوحة التجارب
تفضل

ارجو ان اكون قد افادتك

حمصي حر · 31-05-2011, 05:43 PM

أخي السيد ريمون إن الصورة لا تظهر أرجوك إفعل شيئ

remon romany · 31-05-2011, 06:19 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حمصي حر

أخي السيد ريمون إن الصورة لا تظهر أرجوك إفعل شيئ

تفضل الصورة في الرابط دة
http://www.google.com.eg/imgres?imgu...ed=0CB0Q9QEwAQ

فهد المنصور · 31-05-2011, 06:32 PM

قد تفيدك هذه الصفحة
http://www.qariya.com/electronics/breadboard.htm

وأهلا وسهلا بك

وحيد عبادي · 31-05-2011, 06:41 PM

شكرا لك اخي على ردك السريع

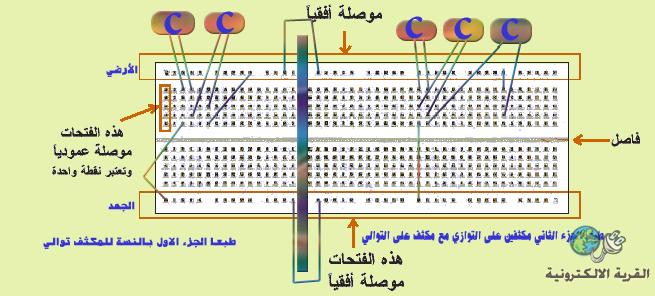

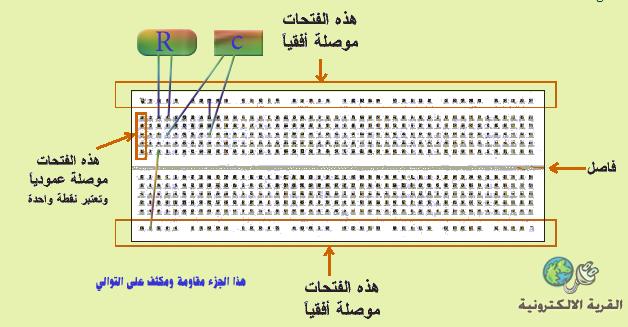

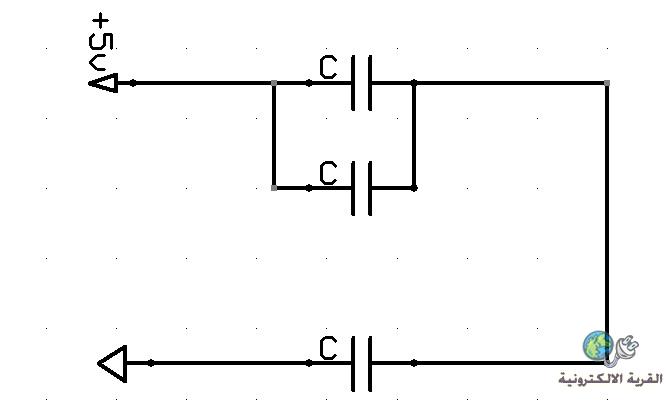

طيب الحين انا اضفتك على صورتك الدوائر للي انا حاطها في الموضوع
اذا مافي اي تعب عليك ابيك تشيك عليها اذا توصيلي صح ولا لا
والله يجزاك ألف خير ..،

remon romany · 31-05-2011, 07:39 PM

نعم اخي هذة التوصيلات صحيحة

وحيد عبادي · 31-05-2011, 09:41 PM

شكرا لك اخي على رد السريع معايا

والله يعطيك ألف عافيه انت وكل الاعضاء

جزاكم الله خيرا
