مساعدة في دائرة

[remon romany]

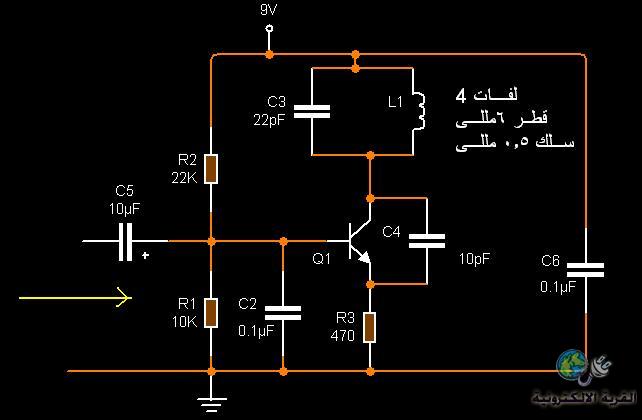

انا قمت بصنع هذة الدائر وهي تعمل علي الصوت الصادر من الكمبيوتر فقط (لانة صوت عالي)
انا اريد وضع مايك او mp3 كمصدر صوت بدل الكمبيوتر
فهل من مساعدة لفعل ذلك ؟؟؟؟؟؟؟؟؟؟؟

وشكرا لكم

[ماجد عباس محمد]

هذه الدائرة مماثلة للدوائر التى سبق لك وضعها وتعمل بالميك و ام بى 3 بدون اضافة
الميك يحتاج مقاومة على التوالى معه اذا كان الكتريت زى الموجود بالكاسيت

[remon romany]

شكرا لك استاذ ماجد
وانا قمت بصنع دائرة تعمل بمايك قبل اسبوع ولاكن لا تعمل والسبب اني لا يتوافر لدي في المحلات كل القطع فقمت بوضع بدائل ولاكن لا تعمل
وانا قمت بصنع الدائرة السابقة ولاكتها تعمل
وانا اريد منك بس ان تشرحلي شرح مبسط كيف اضع المايك او mp3 بدل الكمبيوتر كمصدر صوت
ارجوا افادتي وشكرا

[hassan21]

السلام عليكم

كيف حالك اخى ريمون
كويس ان الدائرة اشتغلت معك على الكمبيوتر
كما اتفقنا سابقا ان عملتها مثلك واشتغلت على الكمبيوتر واخدت مايك من تليفون باناسونيك وحطيت معاه مقاومة متغيرة على التوالى وحاولت اضبط فى المقاومة حتى يطلع عندى الصوت ولكن للاسف كنت اسمع صوت عندما اقوم بالطرق فقط على المايك اما عند التحدث فلم اكن اسمع صوت ولا اعرف السبب يمكن لضعف الاشارة
المهم قمت باضافة دائرة تكبير بسيطة مكونة من ترانزستور واحد بين المذبذب والمايك فاشتغلت الدائرة بصوت واضح جدا وجميل وحساسية عالية لدرجة اننى كنت اتحدث من على بعد خمس امتار من المايك وكان يلقط الصوت
سوف انزل لك دائرة التكبير مع المايك لتاخذ الخرج منها الى مدخل دائرة المذبذب

[remon romany]

المشاركة الأصلية كتبت بواسطة hassan21

السلام عليكم

كيف حالك اخى ريمون
كويس ان الدائرة اشتغلت معك على الكمبيوتر
كما اتفقنا سابقا ان عملتها مثلك واشتغلت على الكمبيوتر واخدت مايك من تليفون باناسونيك وحطيت معاه مقاومة متغيرة على التوالى وحاولت اضبط فى المقاومة حتى يطلع عندى الصوت ولكن للاسف كنت اسمع صوت عندما اقوم بالطرق فقط على المايك اما عند التحدث فلم اكن اسمع صوت ولا اعرف السبب يمكن لضعف الاشارة
المهم قمت باضافة دائرة تكبير بسيطة مكونة من ترانزستور واحد بين المذبذب والمايك فاشتغلت الدائرة بصوت واضح جدا وجميل وحساسية عالية لدرجة اننى كنت اتحدث من على بعد خمس امتار من المايك وكان يلقط الصوت
سوف انزل لك دائرة التكبير مع المايك لتاخذ الخرج منها الى مدخل دائرة المذبذب

انا متشكر جدا وانا في انتظار الدائرة
وانا قد وضعت نفس السوال في الموضوع السابق اللي انت وضعت لي الدائرة فية
وبعد انتهائي من وضع السوال وجدت اجابتك في هذا الموضوع
وشكرا لك كتتتتتتتتتتتتتتتتتتتتير علي مجهودك وردك الجميل

وشكرا لك

[M.Tolba]

ما وظيفة هذه الدائرة ؟

[hassan21]

السلام عليكم



المكثف 22 نانو رقمه 223 واظن ان اى مكثف ممكن يشتغل يكون قريب منه انا لم اجرب غيره ولكن اعتقد ان اى مكثف يمشى حاله
دائرة التكبير بسيطة جدا وانا اشتغل معايا نفس الترانزستور 2n2222 او 547

بالنسبة للمايك كما قلت لك اخذت مايك من تليفون باناسونيك ارضى وربط معاه مقاومتين على التوالى 47 كيلو و 22 كيلو لان مكنش عندى 68 كيلو
المهم انك من المستحسن انك تضع مقاومة 100 كيلو متغيرة وتحاول تضبط الصوت

الدائرة دى بيسموها بالانجليزى اسم معناه انها بتسمع لك دابة النملة فى الغرفة اللى انت فيها يعنى حساسة جدا للقط الصوت

ماتنساش انه هيطلع صوت صفير قوى وده معناه ان الاشارة قوية فلازم تبعد الراديو عن مكان المايك مسافة ابعد

ونسيت اقولك ان طول الاريال حوالى 170 سم

ربنا يوفقك وانا تحت امرك فى اى سؤال اقدر اجاوبك عليه

[hassan21]

المشاركة الأصلية كتبت بواسطة M.Tolba

ما وظيفة هذه الدائرة ؟

دائرة ارسال اف ام بسيطة بتنقل الصوت لمسافة حوالى 50 متر تسمعها على الراديو
اما الدائرة الاخيرة مع استخدام مكبر بتنقل الصوت لحوالى 300 متر هى المفروض يكون 800 لو انت متمرس لكن عشان انا لسه خبرتى ضعيفة فجابت معايا 300 متر فقط
