[حماده الصافي]

التغذيه vcc=12-16
تردد الارسال =88 ~ 108MHz

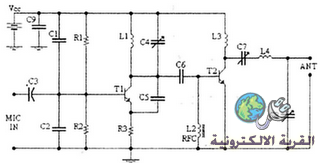

رسم الدائرة


العناصر المادية
The resistors are 1/4W.
R1, R2 10KOhm
R3 47Ohm
C1, C2 1nF
C3 4,7uF/16V
C4, C7, C8 0~45pF trimmer
C5, C6 10pF
C9 100nF
L1 4 turns, 7mm diameter *
L3 3 turns, 7mm diameter *
L4 5 turns, 7mm diameter *
L2 RFC 1MOhm المقاومة مع ملفوفة حول محث لها ما يكفي من لفائف من الأسلاك المعزولة غرامة. الصفر من محث قصوى وكنت عصا في أقصى درجة ممكنة مما يجعل المقاومة دارة اليمني متوازية.)
T1, T2 2N2219
antهوائي ثنائي القطبية
MIC او ادخال صوت من خلال مسجل عن طريق سلك محوري

اسالكم الدعاء الى بلدي العراق
اخوكم حماده الصافي

[حماده الصافي]

مكن للمبتدئين تصميم هذه الدائرة ومجرب في العمل استخدمتها في العراق

[remon romany]

شكرا لك علي الدائرة الرائعة دي
ولاكن كم مداها تقريبا؟؟؟؟؟؟؟؟؟؟
وهل يمكن تكبير المدي ؟؟؟؟وكيف يتم ذلك ؟؟؟؟؟

[حماده الصافي]

اقتباس المشاركة الأصلية كتبت بواسطة remon romany شكرا لك علي الدائرة الرائعة دي ولاكن كم مداها تقريبا؟؟؟؟؟؟؟؟؟؟ وهل يمكن تكبير المدي ؟؟؟؟وكيف يتم ذلك ؟؟؟؟؟

اخي الكريم قوة الارسال 4 واط مسافة من 30 - 50 كم

ويمكن توسيع المدى باضافة amplifier للدائرة

[remon romany]

اقتباس المشاركة الأصلية كتبت بواسطة حماده الصافي اخي الكريم قوة الارسال 4 واط مسافة من 30 - 50 كم ويمكن توسيع المدى باضافة amplifier للدائرة

شكرا لردك الجميل دة

[جمال حماد]

اخى العزيز الا ترى ان المسافه التى تذكرها للبث بقدره 4 وات لمسافه من 30 الى 50 مبالغ فيها جدا ففى اغلب الاحيان لن تزيد المسافه عن السته كيلو ميتر او اكثر قليلا

[حماده الصافي]

[QUOTE=جمال حماد;550099]اخى العزيز الا ترى ان المسافه التى تذكرها للبث بقدره 4 وات لمسافه من 30 الى 50 مبالغ فيها جدا ففى اغلب الاحيان لن تزيد المسافه عن السته كيلو ميتر او اكثر قليلا[/QUOTE

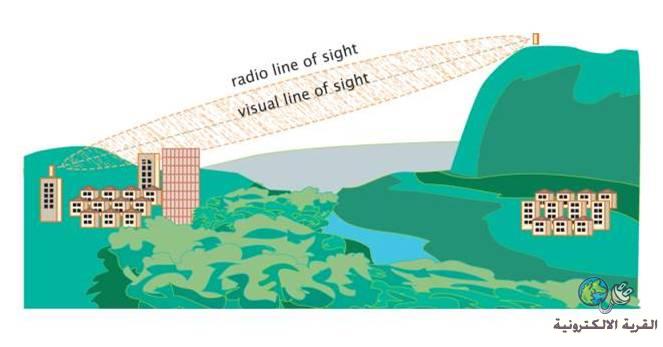

يجب ان يكون الهوائي على ارتفاع عالي جدا لان البنايات العالية تقوم بمنع الاشارة

[حماده الصافي]

[quote=حماده الصافي;550292]

اقتباس المشاركة الأصلية كتبت بواسطة جمال حماد اخى العزيز الا ترى ان المسافه التى تذكرها للبث بقدره 4 وات لمسافه من 30 الى 50 مبالغ فيها جدا ففى اغلب الاحيان لن تزيد المسافه عن السته كيلو ميتر او اكثر قليلا[/QUOTE يجب ان يكون الهوائي على ارتفاع عالي جدا لان البنايات العالية تقوم بمنع الاشارة
