السلام عليكم
امتلك عاكس قوتة 1000VA يعمل على بطارية 12 فولت

شغال معاي حلاوة
يعني يحول من 12 فولت دي سي الى 220 متناوب

المشكلة هي اني عندما استخدمة في شحن البطارية افجأ بقيامة باتلافها

اتلف لي اكثر من بطارية حيث اجد الشحن عالي حوالي 15 او 16 فولت

والبطارية اشوفها تفور

كيف الحل

اريد ان يفصل الشحن بمجرد امتلاء البطارية

الغريبة اني ابدلت كل الايسيهات ذات الارجل الكبيرة الموجودة في اللوحة
ولازالت المشكلة قائمة

اين المشكلة طيب

هل يمكنني عمل دائرة خارجية من اجل عملية الفصل دي

[ابوقشه]

وعليكم السلام ورحمة الله تعالى وبركاته

اخى الكريم / هنو

هنا الاحتمال الكبير فى ان هذا الانفرتير من النوع الردىء

حيث ان خرجه غير مجهز بوحدة تنظيم الفولتيه الخاصه بشحن

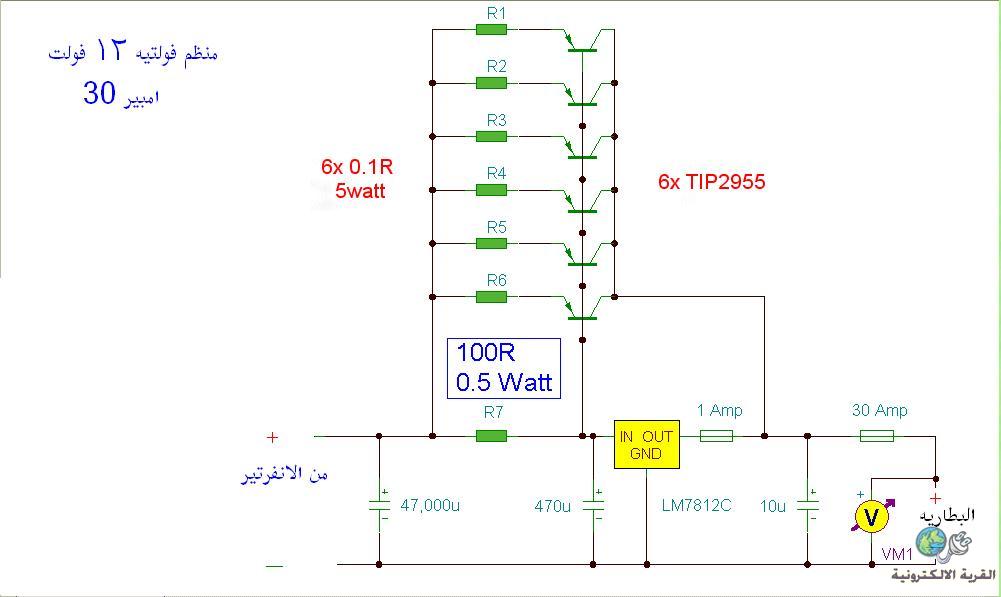

البطاريه على العموم اضف اليه هذه الدائره لتنظيم الفولتيه الى البطاريه

مع توصيل مقاومه حراريه بالتوالى بين اليطاريه والدائره قيمتها 200 وات 50 اوم

موفق ان شاء الله تعالى وشكرا حبيبى

[هنو]

ربنا يخليك لينا يارب
وما يحرمنا من علمكم وينفع بكم الامة

كان عندي استفسارات
اولا بخصوص المكثفات كم الفولتية تكون هل 12 او اكبر

ثانيا: لم افهم ايه القطعة الي انت مسميها 1AMP وكمان 30 AMPهل هي فيوزات
ثالثا: ايه القطة الي انت قبل البطارية مباشرة عامل عليه رمز V متغير
رابعا : للتوضيع بخصوص المقاومات انت كاتب 100R هل يعني 100 اوم ولا ايه

اخيرا :
هل الدايرة دي عشان شحن بطارية 30 امبير بس ، طيب انا عايز شحن بطارية سعتها 200 امبير اعمل ايه

اصلا انا اول مرة اركب دائرة وناوي اركبها باذن الله بس اجب عن تساؤلاتي بالله عليك

[ابوقشه]

المكثفات جميعها 16 فولت

اما بالنسبة : R100 يعنى مقومه 100 اوم

اما بالنسبة : لدائره فهى تصلح لجميع البطاريات سواء ان كانت

200 امبير او غيرها على الا يذيد تيار الشحن عن 30 امبير حتى لايتلف

الشاحن اى بمعنى وضع مقاومه حراريه بالتوالى على القطب السالب للبطاريه

والشاحن قيمتها 200 وات 50 اوم لتقليل من شدة تيار الشحن كما تم ذكره سابقا

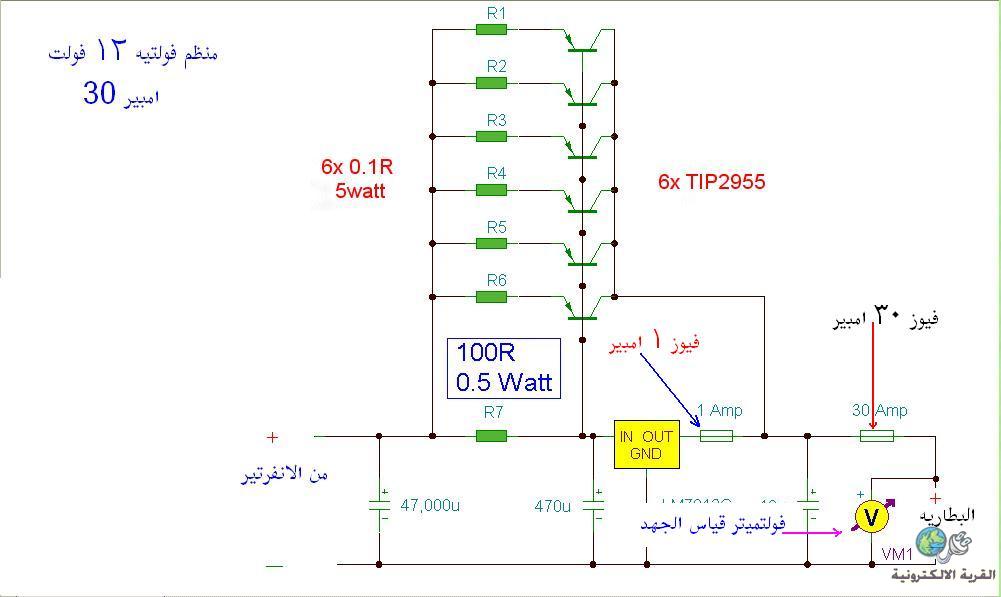

واليك بعض التوضيحات على الرسم ادناه وشكرا حبيبى

[هنو]

اسأل الله ان يزيدك من فضله

لكن بقي سؤال اخير

لم تجبني بخصوص المقاومات هي هي 100 اوم 5وات خصوصا المقاومة السابعة

بخصوص المكثفات هل الرقم واضح ام اني مخطئ ميكروفاراد47000

[ابوقشه]

وعليكم السلام ورحمة الله تعالى وبركته

اخى الكريم بالنسبة : لم تجبني بخصوص المقاومات هي هي 100 اوم 5وات خصوصا المقاومة السابعة

قيم المقاومات 1 و2 و3 و4 و 5 و 6 هى 0.1 اوم 5 وات لكل واحده اما المقاومه رقم 7 قيمتها 100 اوم 0.5 وات

اما بالنسبة : بخصوص المكثفات هل الرقم واضح ام اني مخطئ ميكروفاراد47000

اى نعم هذا صحيح 47000 ميكروفراد

شكرا حبيبى

[هنو]

كلمة حق اقولها

والله ان هذا هو افضل قسم في المنتدى

خصوصا وانبقية الاقسام تظل الموا ضيع اياما بل شهور قبل ان يعبر عليها احد

خصوصا منتديات قسم صيانة الحواسيب

بارك الله فيك اخي

اقرب فرصة بروح السوق واشتري القطع وعندما اجرب راح اعطيك النتائج

جزاك الله الف خير

[هنو]

السلام عليكم ورحمة الله وبركاته

ذهبت الى السوق كي اشتري القطع لم اجدها كلها وايضا لقيت ان السعر سيكون غال شوي في نفس الوقت المح احد الاشخاص الى وجود حل لكني لم افهم الفكرة كويس

قال اذا اردت ان تركب منظم جهد فبدلا من تصميم دائرة كهذه لماذا لا تستخدم منظم الجهد الذي يأتي مع السيارات خصوصا القديمة

فما رأيك اخي العزيز هل فعلا هذا ينفع خصوصا واني لقيته ويمكنني شراءه لكني وجدته يحتوي على اسلاك عديدة لا ادري كيفيه توصيلها هل تعرف طريقة التوصيل

موضوع اخر
هل الدائرة التي اعطتني اياها تقوم بفصل الشحن عند امتلاء البطارية ام انها تقوم اولا بجعل الخرج حوالي 16 فولت للشحن او اعلى ثم تتحول الى 13 فولت عند الامتلاء ،
ثم الا تعتقد انه يفضل ان استخدم ريليهات خصوصا واني اعتقد ان تيار الشحن قد يكون يفوق 30 امبير لاني عندما المس اسلاك الشاحن السميكة اجدها ساخنة

اتمنى ان اجد من يرد علي استفساراتي خصوصا واني افكر في استخدام منظم جهد الخاص بالسيارات
