اولا الثايريستور كما تعلم يفتح بمجرد وضع نبضة على البوابة Gate و لا يقفل إلا بوصول التيار أقل من حد القطع قرابة الصفر لذا يسمى SCR=Silicon Controlled Rectifier أى انه دايود ولكنه قابل للتحكم فى متى يفتح

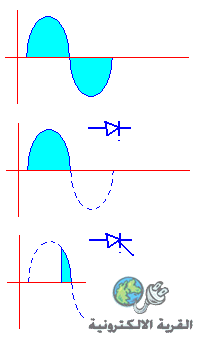

الصورة توضه الموجة الجيبية ثم نأثير مرورها من خلال دايود عادى فتخرج نصف الموجة كاملا أما من خلال ثايريستور فتتحكم من صفر إلى كل نصف الموجة
ما يقال عن تقويم نصف الموجة يقال على الموجة الكاملة وهذه صورة متحركة للتحكم فى تقويم موجة كاملة
http://en.wikipedia.org/wiki/Phase_fired_controllers
وهذه دائرة بسيطة و شرحها
http://www.seekic.com/forum/22_circu...D_CONTROL.html
أن جزء من الجهد المتردد يمر عبر المجزء للبوابة و لن يمر تيار كافى لفتحه إلا عند فولت معين لذا بتغيير وضع المنزلق تصل لهذا الفولت فى أول الموجة أم نصفها أم لا تصل إلية إطلاقا
كيف يتم عمل دائرة تحكم في موتور عن طريق الثايريستور
