معا لصناعة افضل مشروع صيفي. نحتاج الى خبراء في الالكترونيات

hakim162 · 09-06-2011, 11:41 AM

السلام عليكم

انا اتممت هده الايام الاختبارات و جاءتني فكرة ارجو مناقشتها معكم يا اخواني من اجل عملها في العطلة و هي عبارة عن نظام متكامل للحماية.

و هو متكون من دارة فيها جرس او اي شيء يشتغل فقط عند اختراق الدارات التالية

الدارة الاولى هي دارة لسماع الصوت .عندما يحدت صوت تقوم بتشغيل حمل ما

الدارة التانية هي دارة بواسطة الاشعة تحت الحمراء .تقوم بكشف الحركة و عند اختراقها توم بتشغيل حمل ما

الدارة التالتة عندي مخططها و هي دارة بواسطة شعاع من الليزر وعند اختراقه ينطلق الاندار

و كل هده الدارات لها دور واحد و عمل واحد .حماية مكان ما و تشغيل الاندار عند اختراقها و يمكن تطوير هده الفكرة .وهي استعمال كاميرا تسجل فيديو فقط عند تشغيل الدارات السابقة لدالك ارجو ان تشاركو في الموضوع و ان شاء الله سنصل الى نتيجة جيدة ان شاء الله

hakim162 · 09-06-2011, 12:00 PM

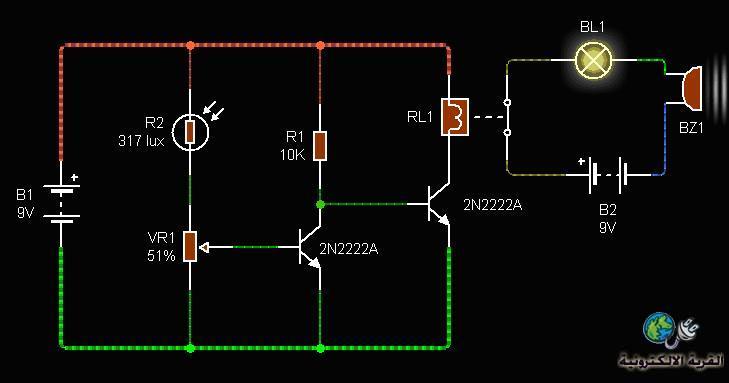

هدا رابط الدارة التي تعمل بالليزر و مبدا عملها هو تسليط ليزر على فوتوسيل ( حساس للضوء ) و عند قطع الليزر ينطلق اندار او اي شيء تريدون وضعه كحمل

url=http://upload.qariya.info/images/qariya-fb1bb851e3.jpg]

[/url]

ماجد عباس محمد · 09-06-2011, 04:43 PM

فى هذا الرابط دوائر متعددة لكل أنواع الإنذار
http://www.electronicsandyou.com/cir...s_circuit.html

hakim162 · 09-06-2011, 08:43 PM

شكرا لك اخي على المرور

المرجو من الاعضاء الاخرين انتقاء الدارات المفيدة من الموقع لتعم الفائدة

hakim162 · 10-06-2011, 08:50 PM

يا اخواني

الا يوجد من يريد افادتنا في هدا المشروع

و لو حتى بمشاركة بسيطة ؟؟؟

MAXIMUS00 · 11-06-2011, 04:05 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة hakim162

يا اخواني

الا يوجد من يريد افادتنا في هدا المشروع

و لو حتى بمشاركة بسيطة ؟؟؟

اختراع جميل جدا
بس ممكن شرح القطع المستخدمة فى الدائرة وطريقة العمل

hakim162 · 12-06-2011, 03:17 PM

السلام عليكم

اولا سابدا من اليسار الى اليمين

1 بطارية 9 فولط

2 فوتوسيل (مقاومة ضوئية من الحجم الصغير)

3 مقاومة متغيرة 10 كيلو اوم

4 مقومة عادية 10 كيلو اوم

5 ترانسيستور 2n2222

6 ريلية ( او اي حمل اخر لا يهم .متل جرس او مصباح او ...)

7 ترانسيستور 2n2222

مبدا عمل الدارة هو
عند تغير الضوء امام الفوتوسيل تقوم بتشغيل الاندار و يمكن التحكم في شدة الضوء عند الاندار عن طريق المقاومة المتغيرة

و الضوء في هده الدارة هو الليزر .فعند قطع شعاع الليزر تتغير كمية الضوء امام الفوتوسيل و ينطلق الاندار

اتمنى انني قد افدتك و شكرا لك على المرور

طهطه · 12-06-2011, 09:14 PM

الف شكر ودائره جميله
