طريقة تحضير البور د PCB
السلام عليكم جميعا لقد لاحظت في الاونة الاخير في منتدى الجميل قرية الكترونية موضوع يشرح فيها طريقة صنع وتحميض البورد PCB . ولاكن
وجد ان بعض الاصدقاء يلاقون مشكلة في الطبع اى ان وجد في المنتدى برامج لطبع بواسطة الحاسوب وطبعها على الورقة و طبع الورقة على البورد بواسطة ورقة الفوتو او بورد الفوتو ان وجد وهي باهضة الثمن او ان يقوم الشخص بالرسم على البورد وهذا لا يعطيك النتائج المرضية والدقة في الرسم .
لذا انا اقوم بشرح طريقة سريعة ومضمونة 100% ونتائج ممتازة انقل الرسم الذي انت رسمتها بواسطة الحاسوب على PCB طبعا انت ترسمها بواسطة
برامج فوتوشوب او اى برامج لهذا الغرض نحتاج ما يلي :-
- قطعة بورد مناسبة
- محلول اسيتون
- قطعة اسفنجة
- محلول هيدروكيسد الحديدوز
- مكواة
- اناء بلاستيكي
- طابعة ليزر اسود ابيض
1-

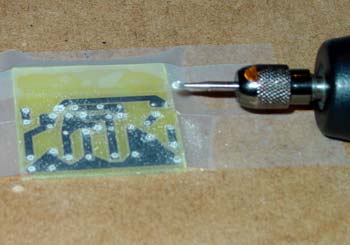

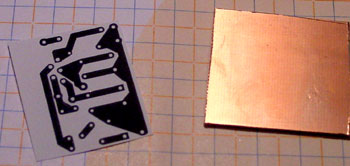

اطبع الرسمبواسطة طابعة ليزر عادية اسود ابيض متوفرة في جميع الدول العربية او متواجد في جميع كوفي نيت يجيب ان يكون الطابعة ليزر مثل Canon 810 او غيرها شرط ان يكون ليزر لان الحبر الذي توجد في داخل هذه الطابعة تتاثر ب 1 - الحرارة 2- بالموجات الكهرومغناطيسية اى خاصيتان ونحن نستفاد من خاصية تاثيرها بالحرارة .اطبع الرسم الذي انت تريدها وبالحجم الذي تختار اى الرسم مطابق البورد بشرط
2

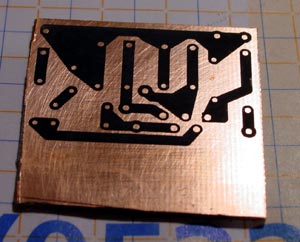

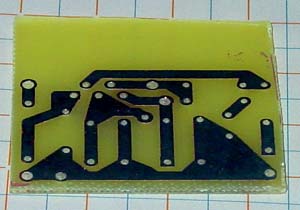

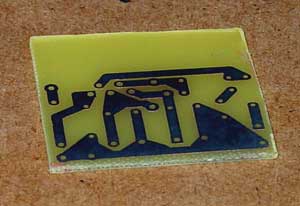

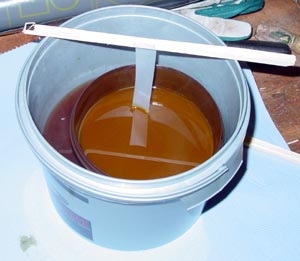

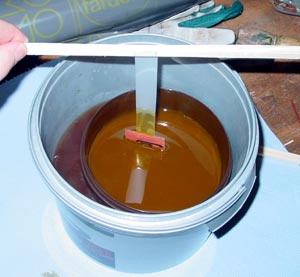

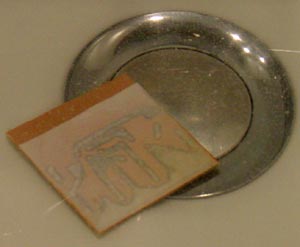

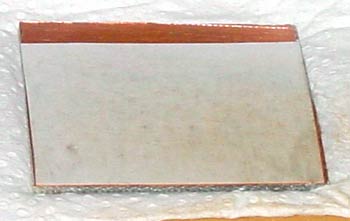

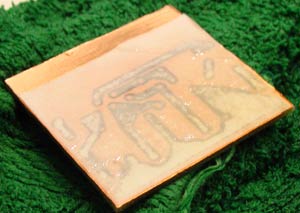

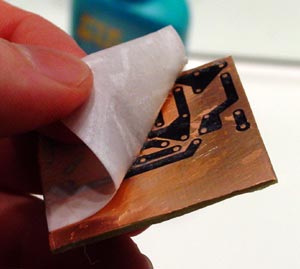

ضع الورقة المرسومة الوجه المطبوع على البورد كما في الشكل ثم اكويها بالمكواة بشرط لا تتتحرك الورقة من على البورد اثناء الكوي لان سوف يشوه الرسم اكويها لمدة نصف دقيقة بدون حراك فقط ضع المكواة عليها ثم ارفع المكواة برفق وهدوء تبرد البورد لاتحرك الورقة وبعدها ضع البورد والورقة في الماء لمدة دقيقتين او اكثر
اليكم الطريقة السهلة لطبع على البوردبالصورة اسهل طريقة ومضمونة 100%% بنتائج جيدة جدا
